- 57 -

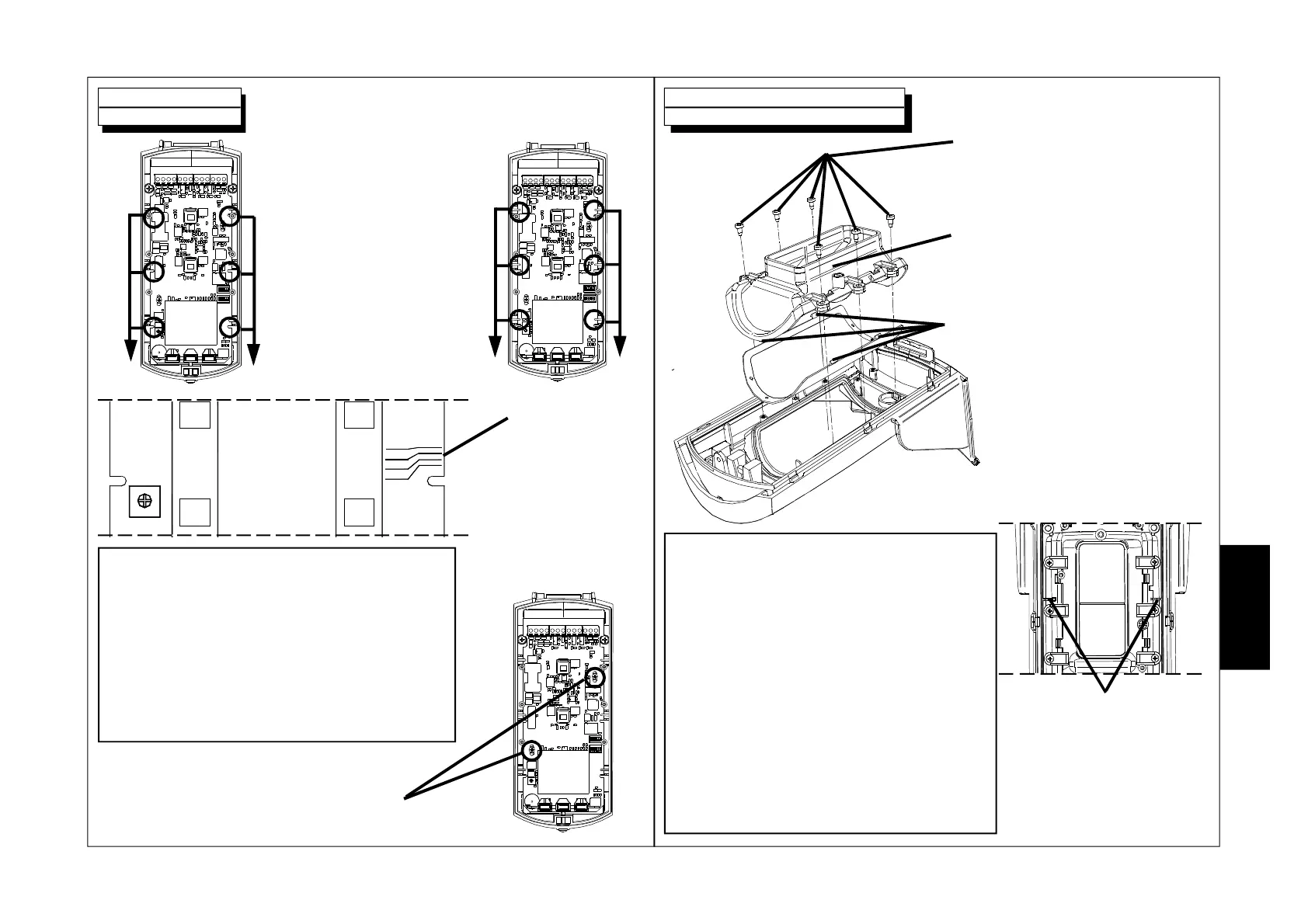

Changement de la lentille
Fixation carte
1. Insérer la carte en
faisant se rencontrer les
encoches A avec les
point de blocages B
AA
2.7
2.2
1.5
MW
1.0
2. Faire glisser la
carte vers le bas,
jusqu’à atteindre la
référence de la
hauteur d’installation
cidée
BB
3. Fixer la carte une fois positionnée
au point décidé.
1. Retirer les 6 vis de blocage
2. Extraire le support de la lentille
3. Décrocher la lentille du support en
faisant une gère pression sur les 4
blocages latéraux.
4. Placer la lentille sélectionnée
en vérifiant que les 4 blocages
latéraux soient bien dans leur
siège.
6. Repositionner le support
de la lentille dans le propre
siège en vérifiant que les 2
encoches soient bien
correctement dans les
guides.
5. Fixer les 6 vis de blocage
Avec lentille Wide angle (cod.FR09-0001-30):
ouverture 90°, portée 15 mètres, hauteur
dinstallation conseile environ 2,2 mètres
Avec lentille Barrier lens (cod.FR09-0002-30):
ouverture 5°, portée 15 mètres, hauteur
dinstallation conseile environ 2,2 mètres
Avec lentille Long range (cod.FR09-0003-30):
ouverture 5°, portée 23 mètres, hauteur
dinstallation conseile environ 2,2 mètres
Avec lentille Animal alley (cod.FR09-0004-30):
ouverture 90°, portée 15 mètres, hauteur
dinstallation conseile environ 1,5 mètres
Le code de la lentille est impri à lintérieur
du coté long de la lentille me.
NB : du fait des torances mécaniques des
différents composants, il pourrait se vérifier que les
références indiquées et correspondantes à la
hauteur d’installation soir gèrement décalés
IMPORTANT : Pour une régulation optimale de la
couverture, maintenir la carte à proximité de
lentaille de référence de la hauteur cidée et agir
sur la rotule jusqu’à atteindre linclinaison aquate.
