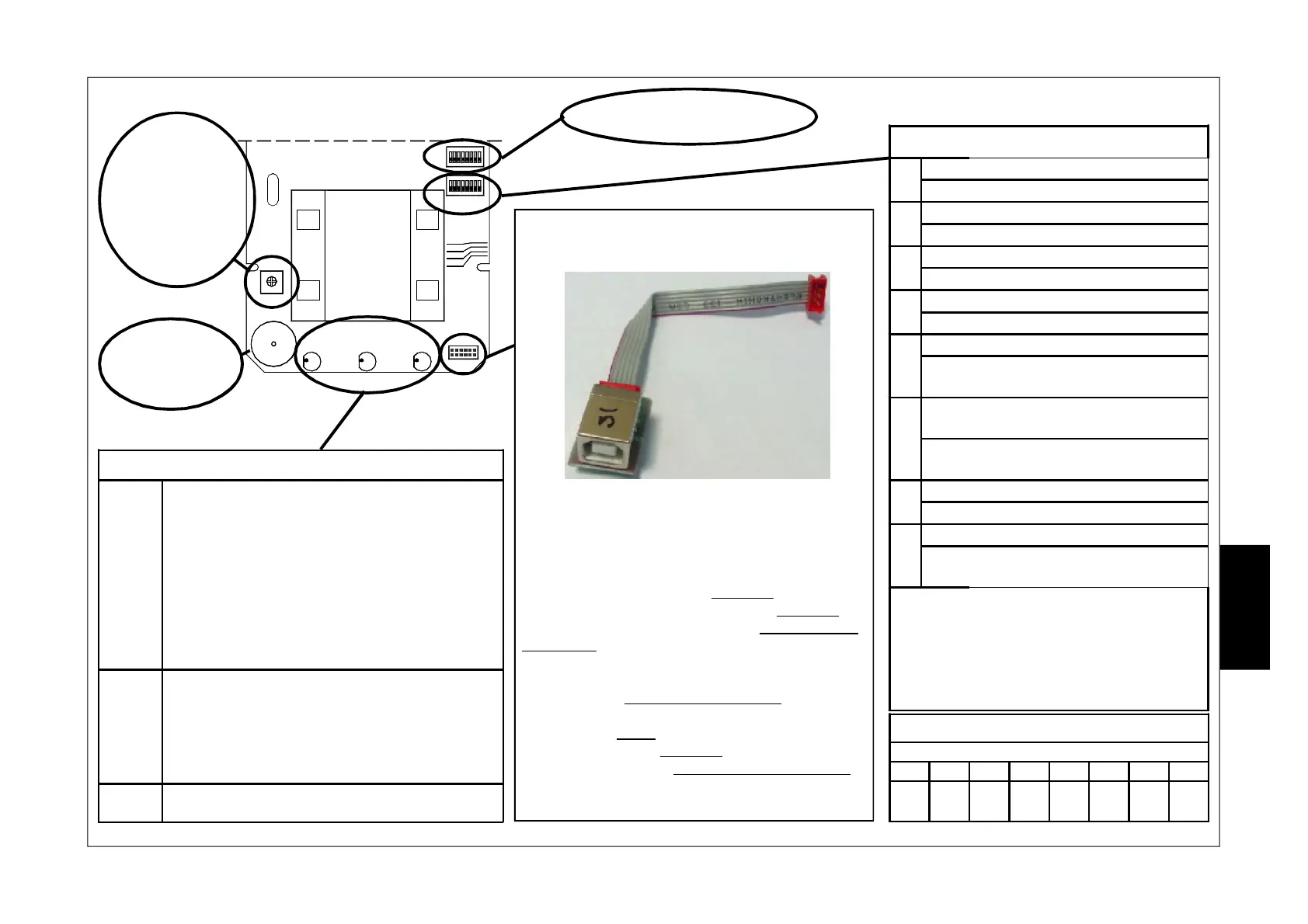

- 59 -
LED
Jaune Fixe :
Clignotement
rapide:
Clignotement lent:
Alternatif:
Indication d'alarme
infrarouge passif
Indication alarme
antimasquage
Indication anomalie lentille
sale
En alternance avec le led
rouge pour 60 secondes
environ, lors de la première
alimentation
Rouge Fixe:
Alternatif:
Indication d'alarme
générale
En alternance avec le led
rouge pour 60 secondes
environ, lors de la première
alimentation
Vert Fixe: Indication d'alarme de la
section hyperfréquence
Trimmer pour le
réglage de la portée
de l’hyperfréquence,
augmente dans le
sens horaire.
Buzzer pour
l’indication d’alarme
ON
123 4 56 7 8
ON
123 4 56 7 8
2.7
2.2
1.5
MW
1.0
SW1
SW2
USB
GIALLO ROSSO VERDE
Connecteur pour la connexion du module USB-OUT
(article 1135105) pour la gestion directe du
détecteur par ordinateur.
Avec l’adaptateur USB-OUT, il est possible de
connecter directement le détecteur à l’ordinateur
pour la gestion par le logiciel HPWIN.
Dans la modalité DIP/RELAIS : au travers de cette
connexion, il est possible de visualiser la
configuration effectuée par dip-switch, visualiser le
fonctionnement réel du détecteur et télécharger sur
l’ordinateur les derniers 1920 événements.
Dans la modalité PC/BUS : par cette connexion, il
est possible de visualiser et de modifier la
configuration même effectuée précédemment par
dip-switch, de régler la sensibilité de
l’hyperfréquence, de visualiser le fonctionnement
réel du détecteur et de télécharger sur l’ordinateur
les derniers 1920 événements.
SW 1: voir page suivante
F
R
A
SW2 - FONCTIONS
1
ON
connexion par DIP/Relais
OFF
connexion par PC/BUS
2
ON
Buzzer activé
OFF
Buzzer exclu
3
ON
Led rouge actif Alarme
OFF
led rouge exclu Alarme
4
ON
led vert actif hyperfréquence
OFF
led vert inactif hyperfréquence
5
ON
led jaune actif antimasquage
OFF
led jaune inactif antimasquage
et lentille sale
6
ON
entrée AUX active le relais
d'alarme
OFF
entrée AUX active le relais de
sabotage
7
ON
fonction antimasque active
OFF
fonction antimasque exclue
8
ON
gestion entrée AUX habilitée
OFF
gestion entrée AUX
déshabilitée
IMPORTANT : dans la modalité
PC/BUS, les fonctions configurables
au travers des DIP SWITCH SW2 ne
peuvent pas être modifiées par
ordinateur à l'exception de la fonction
antimasque (DIP7)
RÉGLAGES D'USINE
DIP SWITCH
1 2 3 4 5 6 7 8
ON ON ON ON ON OFF ON ON
