- 61 -

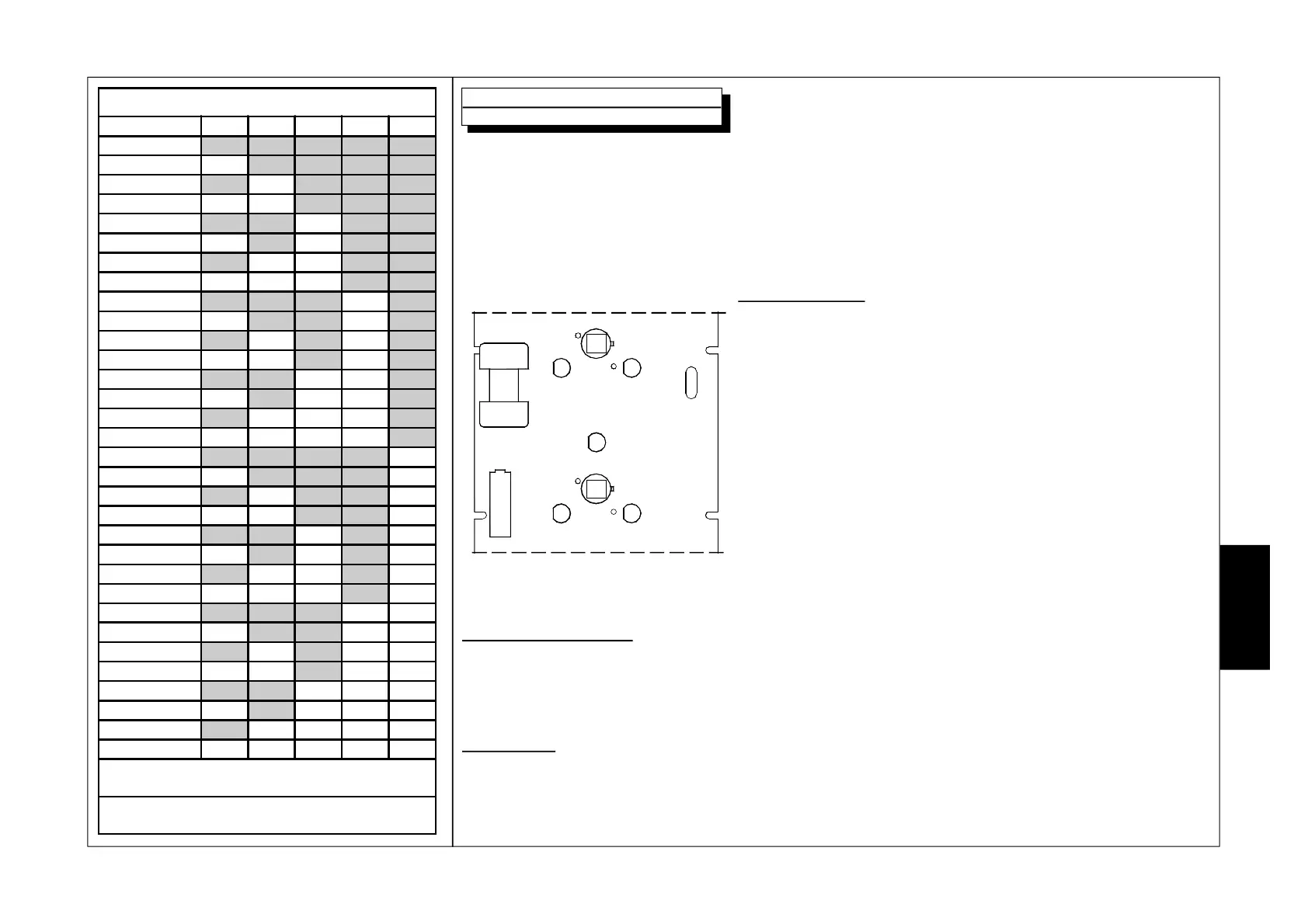

SW1 - ADRESSE DÉTECTEURS
Détecteur DIP1DIP2 DIP3 DIP4 DIP5
1
ON ON ON ON ON
2
OFF ON ON ON ON
3
ON OFF ON ON ON
4
OFF OFF ON ON ON
5
ON ON OFF ON ON
6
OFF ON OFF ON ON
7
ON OFF OFF ON ON
8
OFF OFF OFF ON ON
9
ON ON ON OFF ON
10
OFF ON ON OFF ON
11
ON OFF ON OFF ON
12
OFF OFF ON OFF ON
13
ON ON OFF OFF ON
14
OFF ON OFF OFF ON
15
ON OFF OFF OFF ON
16
OFF OFF OFF OFF ON
17
ON ON ON ON OFF
18
OFF ON ON ON OFF
19
ON OFF ON ON OFF
20
OFF OFF ON ON OFF
21
ON ON OFF ON OFF
22
OFF ON OFF ON OFF
23
ON OFF OFF ON OFF
24
OFF OFF OFF ON OFF
25
ON ON ON OFF OFF
26
OFF ON ON OFF OFF
27
ON OFF ON OFF OFF
28
OFF OFF ON OFF OFF
29
ON ON OFF OFF OFF
30
OFF ON OFF OFF OFF
31
ON OFF OFF OFF OFF
32
OFF OFF OFF OFF OFF
N.B. : les dip switch 6, 7 et 8 ne sont pas
utilisés.
NB : par défaut, les DIP SWITCH sont tous
positionnés en OFF
OutSpider PA et OutSpider DT sont munis d’un circuit antimasquage, formé par un récepteur RX central et 4
émetteurs TX à infrarouge actifs positionnés sur les cotés des détecteurs PIR, qui détectent les obstacles
placés en face du détecteur jusqu’à une distance de 5 cm.
Une alarme éventuelle, causée par une tentative de masquage du détecteur, est indiquée par le clignotement
rapide du led jaune et l’activation de la sortie relais dédiée AM.
Fonctionnement
Antimask : quand le circuit Antimasque détecte un obstacle à moins
de 5 cm de la lentille, un retard de 20 secondes environ s’active avant
de l’indiquer. Si, à la fin de ce temps, l’obstacle est toujours présent,
le relais d’antimasquage AM s’active et le LED jaune clignotement
lentement.
Tant le LED que le relais est remis à 0 automatiquement à la 1
ère
alarme du détecteur.
NB : cette fonction ne prémunit pas tout de même que le détecteur
ne puisse pas être masqué.
Lentilles sales : quand le circuit d’antimasquage détecte que la
moyenne de la valeur du signal mémorisé en un certain laps de
temps a subi une variation de 20% environ, la sortie F s’active et le
led jaune clignote lentement.
Première alimentation
À la première alimentation, le circuit d’antimasquage effectue une autorégulation.
Durant cette phase, il est essentiel que le couvercle soit normalement installé pour permettre au
détecteur de se réguler sur la valeur correcte.
Précautions
Garder propre la lentille du détecteur de toute poussière o d’autre matériel filtrant qui pourrait altérer son
fonctionnement.
Antimasquage et lentilles sales
TX TX
TX TX
RX
F
R
A
