8 deutsch

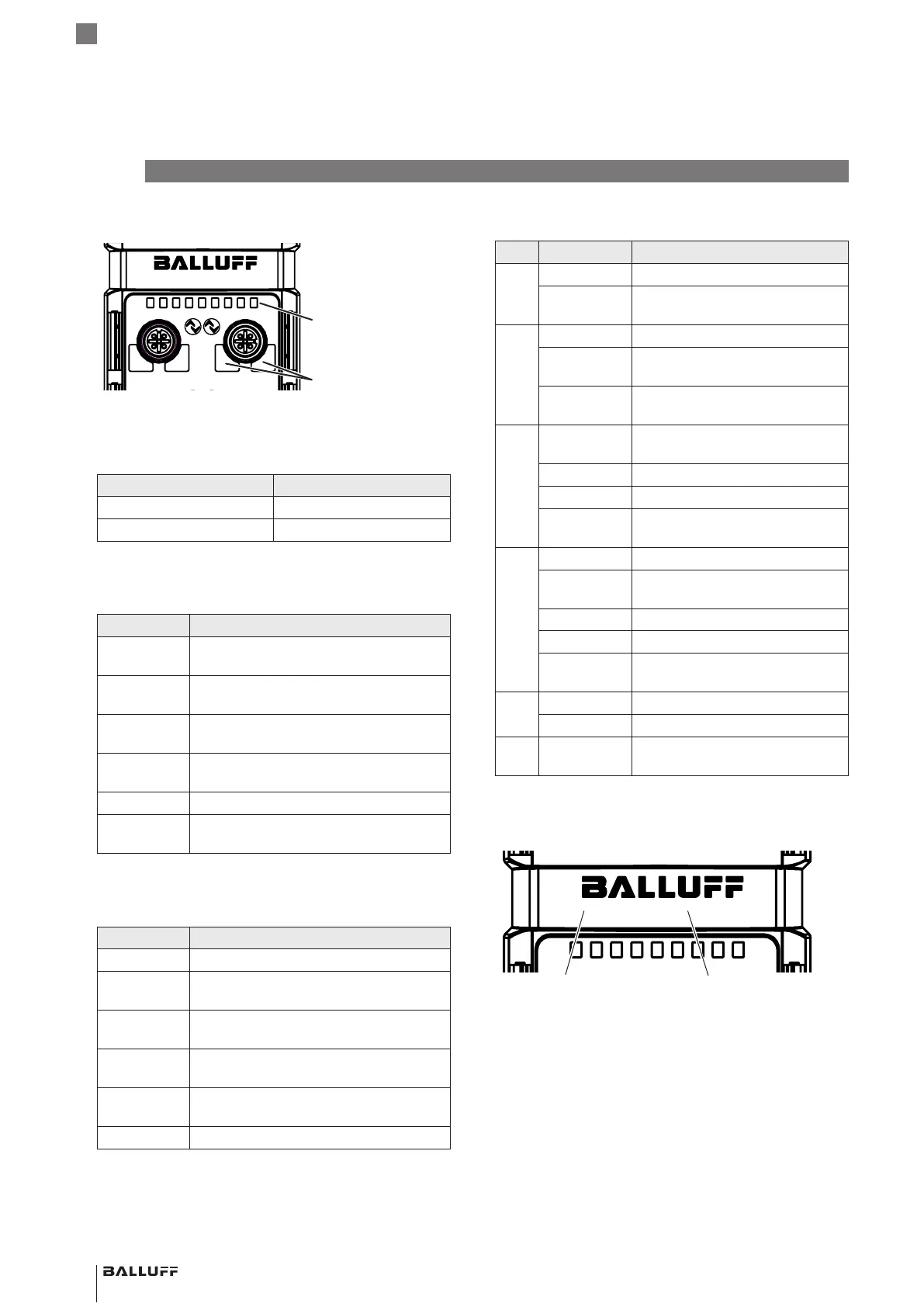

4.3 Anzeigeelemente
Bild 4-3:
0123
IP
SN
GW
BNI XXX-XXX-XXX-XXX
BNIXXXX
MAC-ID
POWER
OUT
IN
LK2
LK1
00-19-31-XX-XX-XX
4
0
15
14
07
06
13
12
0504
11
1003
02
09
08
01
00
MOD
NET
US LK2 100 LK1 100 UA
1
5
2
6
3
7
S
P
Status-LEDs
Port/Pin-LEDs:
Status der IO-Link- und
I/O-Ports
Anzeigeelemente
Port/Pin-LEDs
LED-Nummer Zuweisung
Geradzahlig Pin4
Ungeradzahlig Pin2
Tab. 4-1: Port/Pin-LEDs
Port/Pin-LEDs Standard-Port
Signal Bedeutung
Aus Zustand der Eingangs- oder Ausgangs-
pins ist 0
Gelb statisch Zustand der Eingangs- oder Ausgangs-
pins ist 1
Beide LEDs
rot blinkend
Kurzschluss der Sensorversorgung
zwischen Pin1 und Pin3
Rot statisch Kurzschluss am Ausgang an Pin2/4
gegen Pin3
Rot statisch Kein High-Signal am Diagnoseeingang
Rot statisch 24-V-Eingangssignal auf konfiguriertem
Ausgang (Aktorwarnung)
Tab. 4-2: LEDs Standard-Port
Port/Pin-LEDs IO-Link-Port
Signal Bedeutung
Grün statisch IO-Link-Verbindung aktiv
Grün blin-
kend
Keine IO-Link-Verbindung oder falsches
IO-Link-Device
Grün schnell
blinkend
IO-Link: Preoperate während der Daten-
haltung
Rot schnell
blinkend
Validierung fehlgeschlagen / falsche
Konfiguration der IO-Link-Datenlänge
Rot schnell
blinkend
Datenhaltung fehlgeschlagen / falsches
Device für Datenhaltung
Rot statisch IO-Link: Kurzschluss Pin 4 gegen Pin 3
Tab. 4-3: LEDs IO-Link-Port
Status-LEDs
LED Signal Bedeutung
US Grün statisch Eingangsspannung OK
Rot blinkend Eingangsspannung gering
(<18V)
UA Grün statisch Ausgangsspannung OK
Rot blinkend Ausgangsspannung gering
(<18V)
Rot statisch Keine Ausgangsspannung vor-
handen (<11V)
MOD Grün blin-
kend
Falsche oder keine Konfiguration
des Moduls
Grün statisch Modul arbeitet.
Rot blinkend Fester Bustakt nicht möglich
Rot-Grün
blinkend
Anfangssequenz
NET Aus Modul hat keine IP-Adresse.
Grün blin-
kend
Modul hat eine IP-Adresse, aber
keine Verbindung hergestellt.
Grün statisch Verbindung ist hergestellt.
Rot blinkend Verbindungs-Timeout
Rot-Grün
blinkend
Anfangssequenz
100 Aus Übertragungsrate: 10Mbit/s
Gelb statisch Übertragungsrate: 100Mbit/s
LK1/2 Grün blin-
kend
Datentransfer
Tab. 4-4: Status-LEDs
4.4 Bedruckung
Bild 4-4:
0123
IP
SN
GW
BNI XXX-XXX-XXX-XXX
BNIXXXX
MAC-ID
POWER
OUT
IN
LK2
LK1
00-19-31-XX-XX-XX
4
0
15
14
07
06
13
12
0504
11
1003
02
09
08
01
00
MOD
NET
US LK2 100 LK1 100 UA
1
5
2
6
3
7
S
P
Bestellcode Typ
Bedruckung (Beispiel)
4
Produktbeschreibung (Fortsetzung)
BNI EIP-508- _ 05-Z015- _ _ _
Netzwerkschnittstelle
