www.balluff.com 9deutsch
5.1 Einbau
Abmessungen siehe Bild 4-1 auf Seite7.
► Das Modul mit 2M6-Schrauben und einem maximalen
Anzugsdrehmoment von 3Nm unter Verwendung der
Befestigungslöcher (siehe Bild 4-2 auf Seite7)
befestigen.
5.2 Elektrischer Anschluss
Voraussetzungen zum Einhalten der Schutzarten:
Für IP67 müssen alle Stecker und Verschlusskappen
ordnungsgemäß angeschlossen und das Anzugsdrehmo-
ment von 0,6Nm eingehalten werden (siehe Datenblätter
von Steckverbindungen und Verschlusskappen).
5.2.1 Spannungsversorgung
ACHTUNG
Ungewollte Spannungseinbrüche
Nicht getrennte Stromkreise der Spannungsversor-
gungen für Sensor und Aktor können beim Schalten von
Aktoren zu ungewollten Spannungseinbrüchen der
Sensorversorgung führen.
► Spannungsversorgungen für Sensorik und Aktorik
getrennt absichern.
► Auf eine ausreichende Dimensionierung der Span-
nungsversorgung des Geräts achten, um Anlauf-
und Spitzenströme abzudecken und das Absiche-
rungskonzept entsprechend auszulegen.
– Stromversorgung von Sensor/Bus und Aktor
sofern möglich über eine getrennte Stromquelle
herstellen.
– Die Gesamtstromstärke für die Sensor- und
Aktorversorgung darf jeweils 9A nicht über-
schreiten.
– Für UL: Kabel-Anforderungen und Anforderun-
gen an die Spannungsversorgung beachten
(siehe Kapitel8.7.2 auf Seite14)!
5
Einbau und Anschluss
7/8"-Stecker 7/8"-Buchse

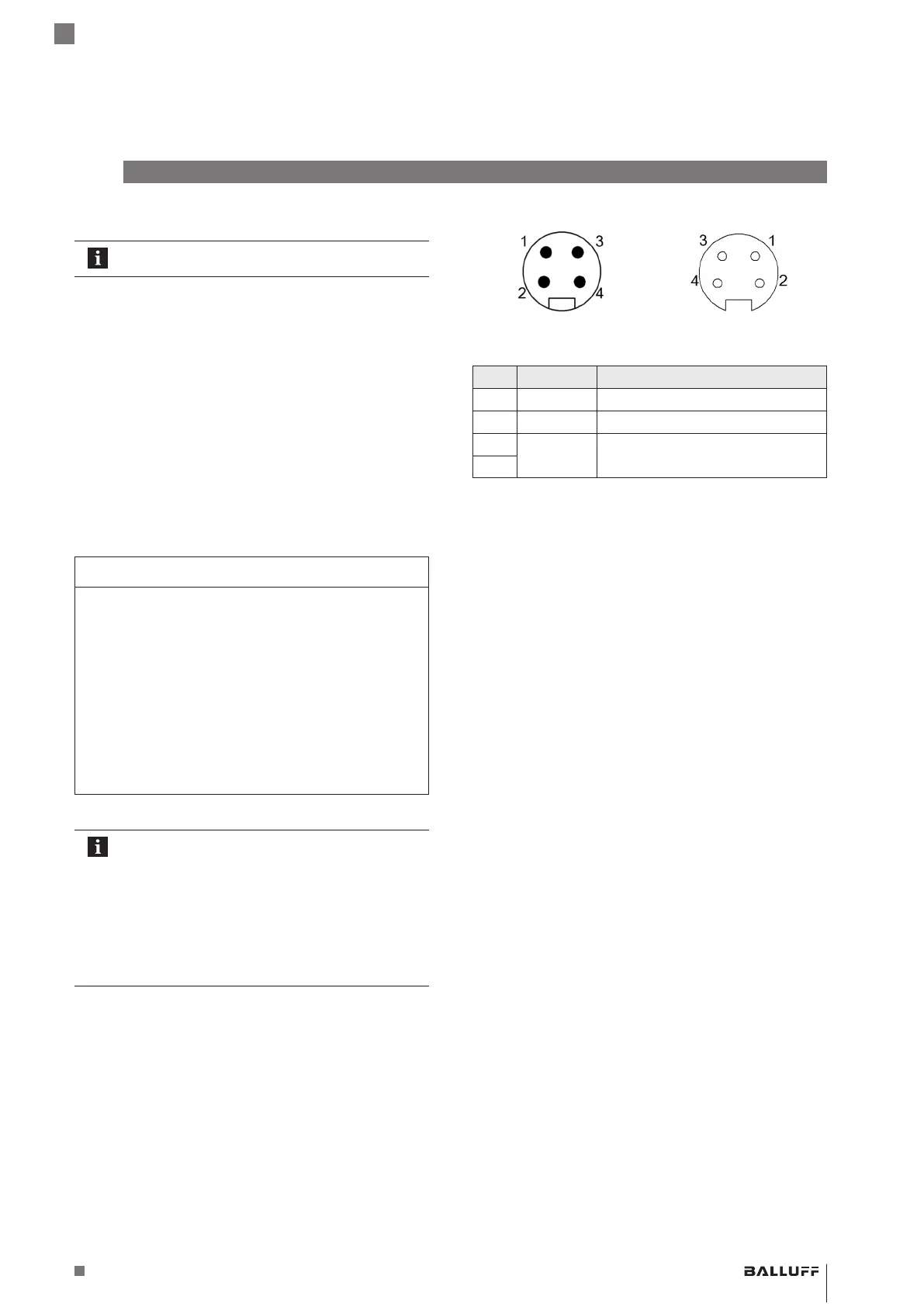

Bild 5-1: Draufsicht auf 7/8"-Stecker (links) und -Buchse (rechts)
Pin Signal Beschreibung
1 UA Aktorversorgung +24V
2 US Modul-/Sensorversorgung +24V
3
GND Gemeinsame Masse
4
Tab. 5-1: Pinbelegung
BNI EIP-508- _ 05-Z015- _ _ _
Netzwerkschnittstelle
