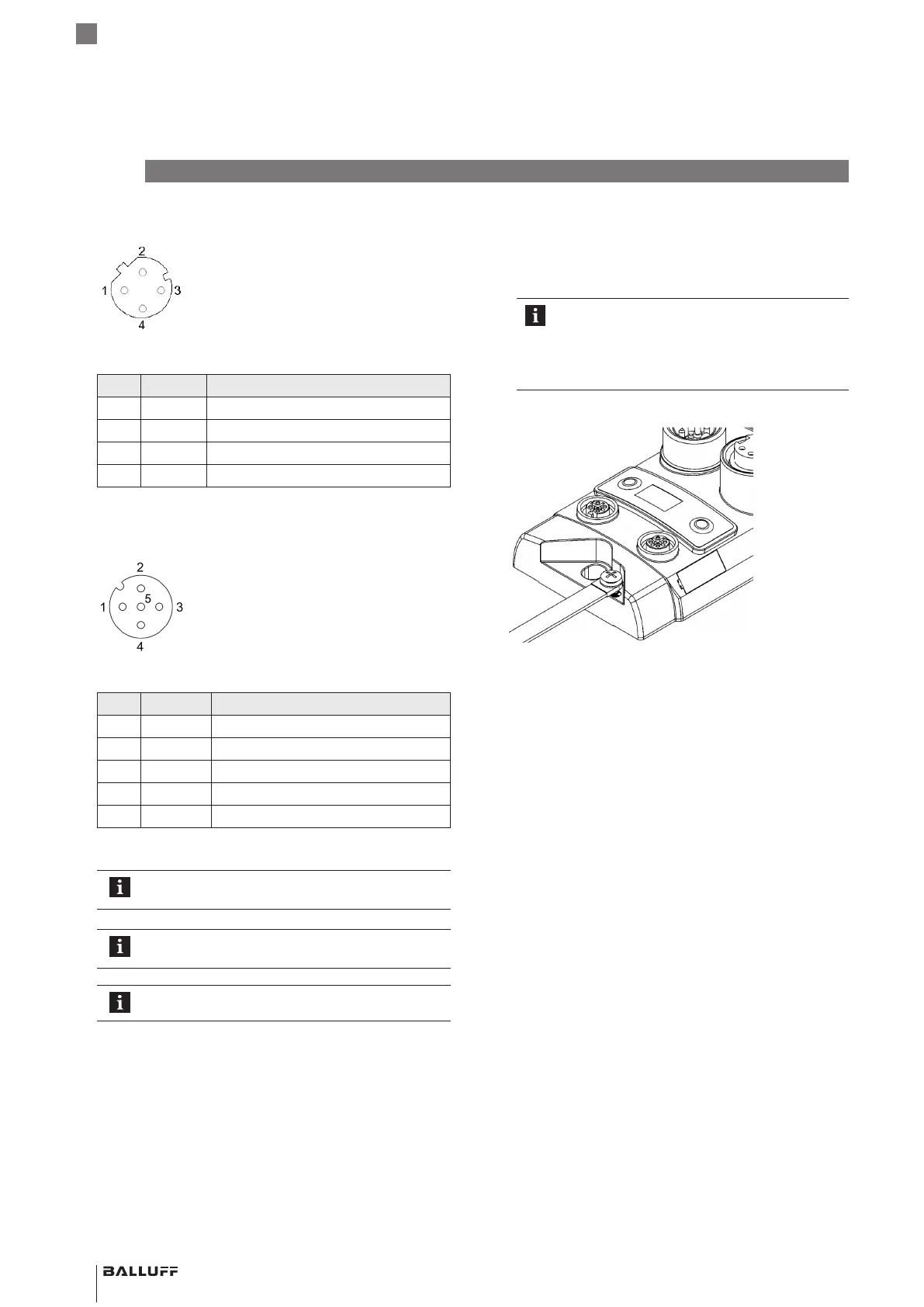

5.2.2 이더넷/IP 인터페이스
그림 5-2: M12 소켓의 평면도, D-코딩됨
핀 신호 설명
1 Tx+
데이터 전송 +
2 Rx+
데이터 수신 +
3 Tx−
데이터 전송 −
4 Rx−
데이터 수신 −
표 5-2: 핀 배정
5.2.3 I/O 포트
그림 5-3: M12 소켓의 평면도
핀 신호 설명
1 US +24V, 2A
2 I/O
입력/출력 (2A)
3 GND
전기 접지 0V
4 I/O, C/Q
입력/출력 (2A) / IO-Link
5 n. a.
사용 불가
표 5-3: 핀 배정
디지털 센서 입력에 관해서는 EN61131-2, 유형
3 입력에 대한 지침을 참조하십시오.
사용하지 않는 포트는 IP67 보호를 위해 캡으로
덮어야 합니다.
IO-Link 출력은 센서 공급 장치에서 공급됩니다.
5
장착 및 연결(계속)
5.2.4 접지
EMC 간섭에 대응하려면 기능 접지 연결을 적용해야
합니다.
► 접지 단자를 기기의 기능 접지(FE)에 연결합니다.
인클로저와 기계 사이의 VU 연결은
임피던스가 낮아야 하며, 가능한 짧아야
합니다.
► 공급 사양에 포함되어 있는 접지 스트립을
사용하십시오.
그림 5-4: 접지 연결
5.3 케이블 배선
케이블 길이
이더넷 케이블의 길이는 최대 100미터까지 가능합니다.
IO-Link 연결 케이블의 길이는 최대 20미터입니다.
BNI EIP-508- _ 05-Z015- _ _ _
네트워크 인터페이스
