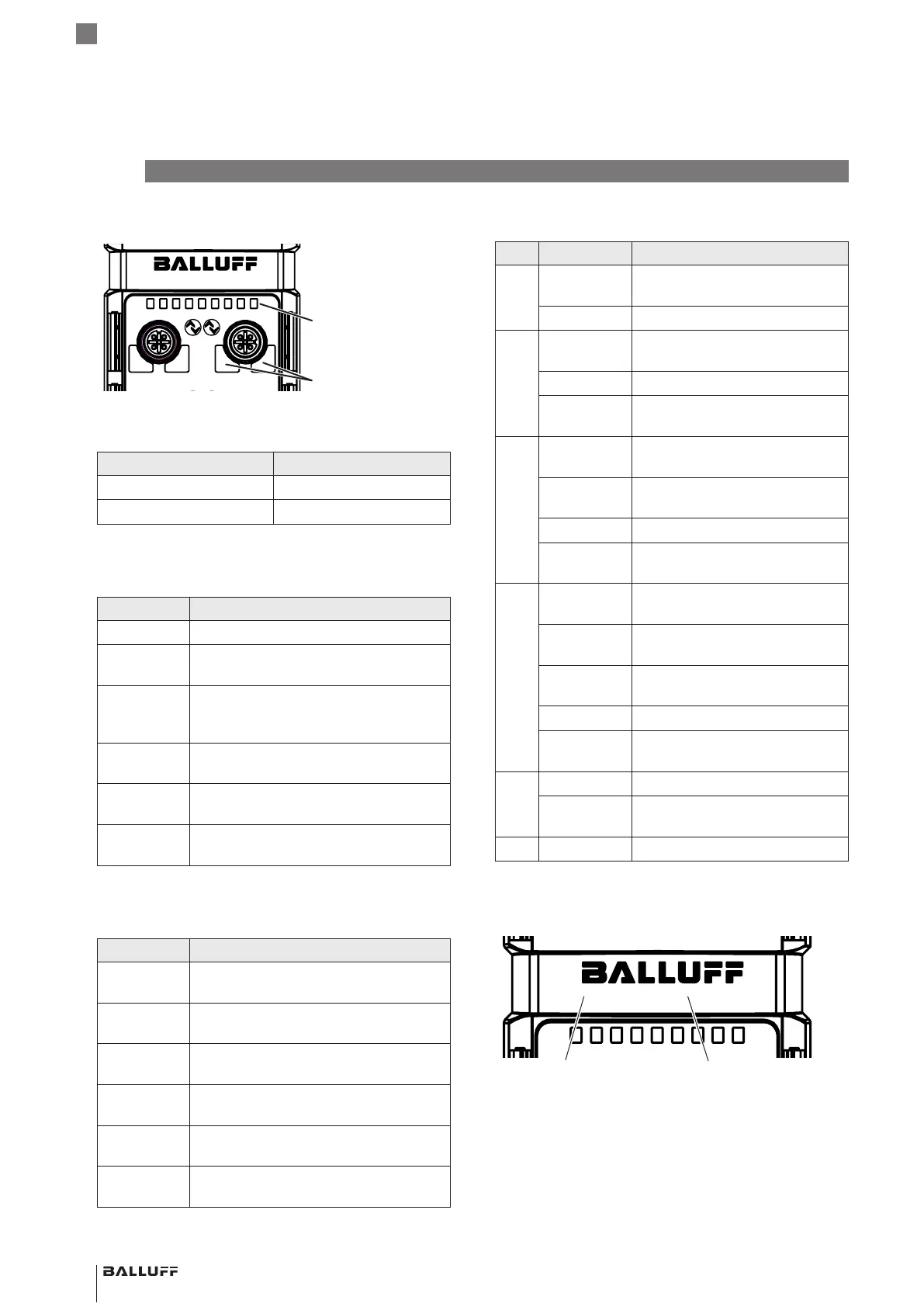

4.3 表示エレメント
図 4-3:
0123
IP
SN
GW
BNI XXX-XXX-XXX-XXX
BNIXXXX
MAC-ID
POWER
OUT
IN
LK2
LK1
00-19-31-XX-XX-XX
4
0
15
14
07
06
13
12
0504
11
1003
02
09
08
01
00
MOD
NET
US LK2 100 LK1 100 UA
1
5
2
6
3
7
S
P
ステータス LED
ポート/ピン LED：
IO-Link および I/O ポ
ートのステータス
表示エレメント
ポート/ピンLED
LED番号 割り当て
偶数番号 ピン4
奇数番号 ピン2
表 4-1: ポート/ピン LED
ポート/ピンLED（標準ポート）
信号 意味
消灯 入力ピンまたは出力ピンの状態が 0
黄色で常時
点灯
入力ピンまたは出力ピンの状態が 1
2 つの LED
が赤色で点
滅
ピン1 とピン3 の間のセンサの電源
供給回路の短絡
赤色で常時
点灯
ピン3 に対するピン2/4 の出力の短
絡
赤色で常時
点灯
診断入力に High 信号がない
赤色で常時
点灯
設定された出力に 24V 入力信号（アク
チュエータの警告）
表 4-2: LED（標準ポート）
ポート/ピンLED（IO-Linkポート）
信号 意味
緑色で常時
点灯
IO-Link 接続が有効
緑色で点滅 IO-Link 接続がない、または IO-Link
デバイスが異なる
緑色で素早
く点滅
IO-Link：データ保存中のプリオペレー
ション
赤色で素早
く点滅
検証失敗 / IO-Link データ長の設定が
正しくない
赤色で素早
く点滅
データの保存失敗 / データ保存用のデ
バイスが異なる
赤色で常時
点灯
IO-Link：ピン 3 に対するピン 4 の短
絡
表 4-3: LED（IO-Link ポート）
ステータスLED
LED 信号 意味
US 緑色で常時
点灯
入力電圧 OK
赤色で点滅 入力電圧が低い（<18V）
UA 緑色で常時
点灯
出力電圧 OK
赤色で点滅 出力電圧が低い（<18V）
赤色で常時
点灯
出力電圧なし（<11V）
MOD 緑色で点滅 モジュールの設定が正しくな
い、または設定されていない
緑色で常時
点灯
モジュールが作動中
赤色で点滅 バス周波数を固定不可
赤色と緑色
で点滅
初期シーケンス
NET 消灯 モジュールに IP アドレスがな
い
緑色で点滅 モジュールに IP アドレスはあ
るが、接続が確立していない
緑色で常時
点灯
接続が確立済み
赤色で点滅 接続タイムアウト
赤色と緑色
で点滅
初期シーケンス
100 消灯 伝送速度：10Mbit/s
黄色で常時
点灯
伝送速度：100Mbit/s
LK1/2 緑色で点滅 データ送信
表 4-4: ステータス LED
4.4 プリント
図 4-4:
0123
IP
SN
GW
BNI XXX-XXX-XXX-XXX
BNIXXXX
MAC-ID
POWER
OUT
IN
LK2
LK1
00-19-31-XX-XX-XX
4
0
15
14
07
06
13
12
0504
11
1003
02
09
08
01
00
MOD
NET
US LK2 100 LK1 100 UA
1
5
2
6
3
7
S
P
注文コード 型式
プリント（例）
4
 製品の説明（続き）
BNIEIP-508-_05-Z015-___
ネットワークインタフェース
