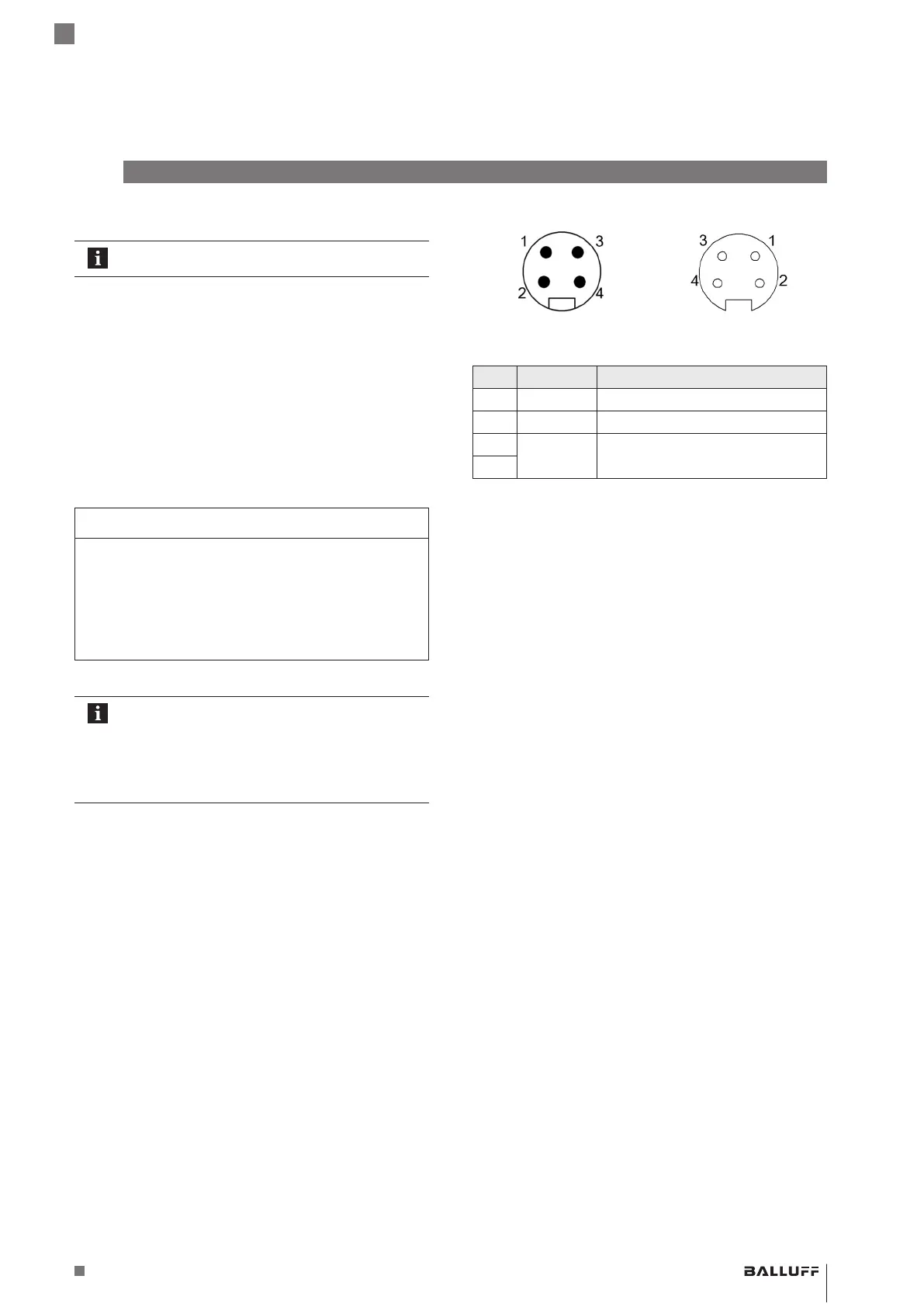

www.balluff.com 9中文
5.1 安装
尺寸参见图 4-1,第7页。
用2个M6螺栓和最大3 Nm拧紧力矩通过固定孔 (参见
图 4-2,第7页) 固定模块。
5.2 电气连接
达到防护等级的前提条件:
对于IP67,所有插头和密封帽都必须正确连接,并且必须
达到0.6 Nm的拧紧力矩 (请参见插头连接和密封帽的数据
页)。
5.2.1 供电电压
注意
电压意外骤降
如果传感器和执行器的电源电路未相互隔离,则开关执
行器时可能会导致传感器电源的供电电压意外骤降。
为传感器和执行器电源分别布置独立的保险丝。
确保设备的电源规格足以覆盖启动和峰值电流,并
相应设计保险丝保护方案。
- 如果可能,通过单独的电源为传感器/总线和执
行器供电。
- 传感器和执行器的总供电电流强度不得超过
9 A。
- 对于UL:遵守电缆要求和电源要求 (参见第
8.7.2章,第14页)!
5
安装和连接
7/8英寸插头 7/8英寸插口
图 5-1: 7/8英寸插头 (左) 和插口 (右) 的俯视图
线脚 信号 说明
1 UA 执行器供电+24 V
2 US 模块/传感器供电+24 V
3
GND 共同接地
4
表 5-1: 线脚布置
BNIEIP-508-_05-Z015-___
网络接口
