Balluff BNI EIP-508 05-Z015 Series User Manual

8 한국어

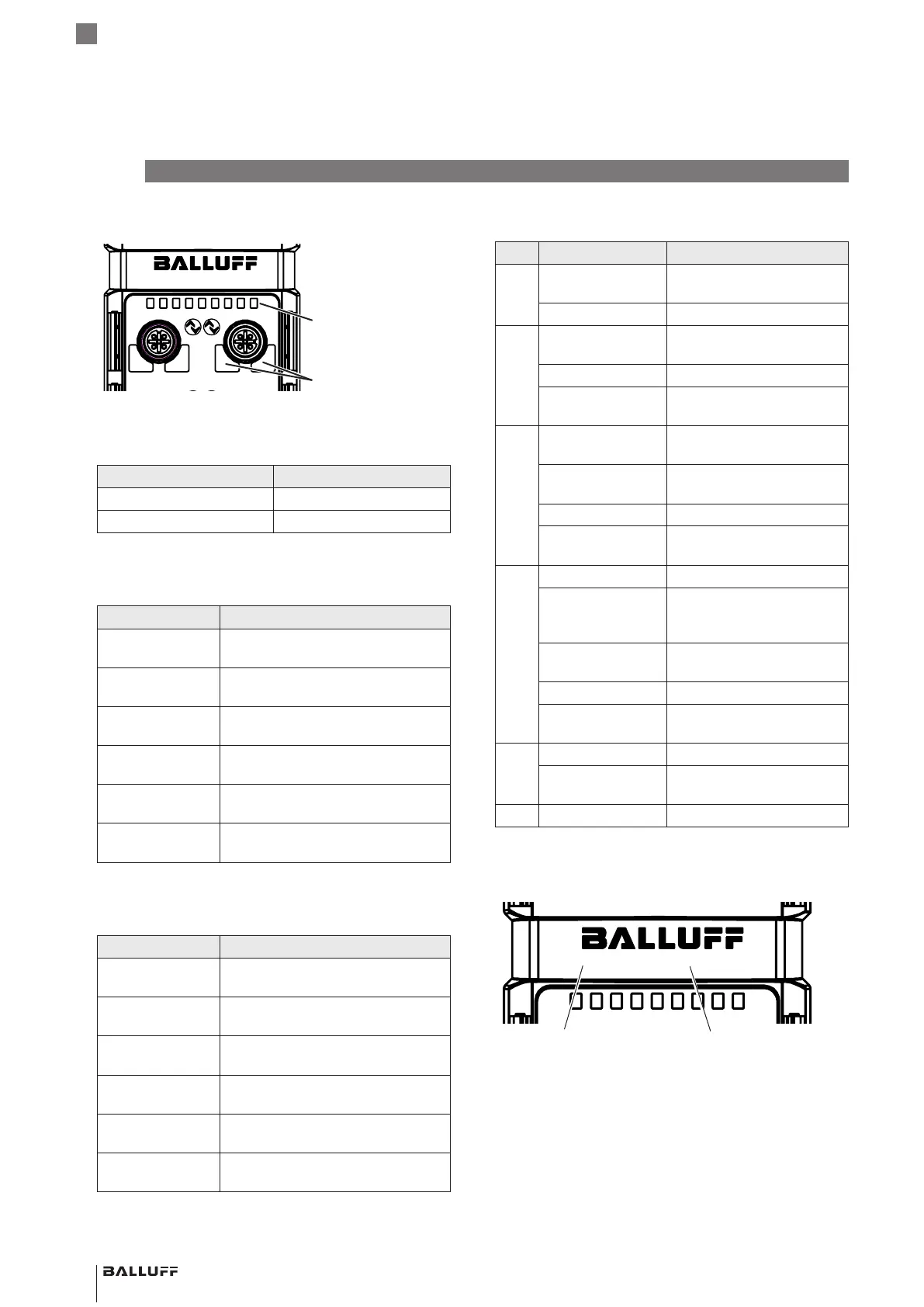

4.3 표시 요소
그림 4-3:
0123
IP
SN
GW
BNI XXX-XXX-XXX-XXX
BNIXXXX
MAC-ID
POWER
OUT
IN
LK2
LK1
00-19-31-XX-XX-XX
4
0
15
14
07
06
13
12
0504
11
1003
02
09
08
01
00
MOD
NET
US LK2 100 LK1 100 UA
1
5
2
6
3
7
S
P
상태 LED
포트/핀 LED:
IO 링크 및
I/O 포트의 상태
표시 요소
표시 요소
LED 번호 배정
짝수 번호 핀 4
홀수 번호 핀 2
표 4-1: 포트/핀 LED
포트/핀 LED, 표준 포트
신호 의미
꺼짐 입력 또는 출력 핀의 상태가 0
입니다
황색으로 계속
켜진 상태
입력 또는 출력 핀의 상태가 1
입니다
두 개의 LED 모두
적색으로 깜박임
핀 1과 핀 3 사이의 센서 전원 공급
장치 단락
적색으로 계속
켜진 상태
핀 2/4의 출력에서 핀 3에 대한
출력 단락
적색으로 계속
켜진 상태
진단 입력에서 하이 신호 없음
적색으로 계속
켜진 상태
구성된 출력에서 24V 입력 신호
(액추에이터 경고)
표 4-2: LED, 표준 포트
포트/핀 LED, IO-Link 포트
신호 의미
녹색으로 계속
켜진 상태
IO-Link 연결 작동 중
녹색으로 깜박임 IO-Link 연결이 없거나 잘못된
IO-Link 장치
녹색으로 빠르게
깜박임
IO-Link: 데이터 저장 중 예비 작동
적색으로 빠르게
깜박임
유효성 검사 실패/IO-Link 데이터
길이의 구성이 잘못됨
적색으로 빠르게
깜박임
데이터 저장 실패/데이터 저장에
적합하지 않은 장치
적색으로 계속
켜진 상태
IO-Link: 핀 3에 대한 핀 4 단락
표 4-3: LED, IO-Link 포트
상태 LED
LED
신호 의미
US
녹색으로 계속
켜진 상태
입력 전압 정상
적색으로 깜박임 낮은 입력 전압(<18V)
UA
녹색으로 계속
켜진 상태
출력 전압 정상
적색으로 깜박임 낮은 출력 전압(<18V)
적색으로 계속
켜진 상태
출력 전압 없음(<11V)
MOD
녹색으로 깜박임 모듈 구성이 잘못되었거나
없음
녹색으로 계속
켜진 상태
모듈이 작동 중입니다.
적색으로 깜박임 고정적 버스 사이클 불가
적색-녹색으로
깜박임
오프닝 시퀀스
NET
꺼짐 모듈에 IP 주소가 없습니다.
녹색으로 깜박임 모듈에 IP 주소가 있지만
연결이 이루어지지
않았습니다.
녹색으로 계속
켜진 상태
연결된 상태입니다.
적색으로 깜박임 연결 시간 초과
적색-녹색으로
깜박임
오프닝 시퀀스
100
꺼짐 전송 속도: 10Mbit/s
황색으로 계속
켜진 상태
전송 속도: 100Mbit/s
LK1/2
녹색으로 깜박임 데이터 전송
표 4-4: 상태 LED
4.4 인쇄
그림 4-4:
0123
IP
SN
GW
BNI XXX-XXX-XXX-XXX
BNIXXXX
MAC-ID
POWER
OUT
IN
LK2
LK1
00-19-31-XX-XX-XX
4
0
15
14
07
06
13
12
0504
11
1003
02
09
08
01
00
MOD
NET
US LK2 100 LK1 100 UA
1
5
2
6
3
7
S
P
주문 코드
유형
인쇄(예시)
4
제품 설명(계속)
BNI EIP-508- _ 05-Z015- _ _ _
네트워크 인터페이스
