5.1 장착
규격은 7페이지의 그림 4-1 내용을
참조하십시오.
► 장착 구멍을 사용하고, M6 나사 2개 및 최대 조임
토크 3Nm를 적용해서 모듈을 고정시킵니다
(7페이지의 그림 4-2 참조).
5.2 전기적 연결
보호 등급을 준수하기 위한 전제 조건:
IP67의 경우 모든 커넥터와 캡이 올바르게 연결되어야
하며, 0.6Nm의 조임 토크를 준수해야 합니다(커넥터 및
캡의 데이터 시트 참조).
5.2.1 전원 공급
유의
의도치 않은 전압 강하
센서 및 액추에이터용 전원 공급 장치의 회로가
분리되어 있지 않으면, 액추에이터를 전환할 때 센서
공급 장치에서 원치 않는 전압 강하가 발생할 수
있습니다.
► 센서 및 액추에이터의 전원 공급 장치를 별도로
퓨즈 연결합니다.
► 장치의 전원 공급 장치가 시동 전류 및 피크 전류를
감당할 수 있는 충분한 용량인지 확인하고,
그에 따라 퓨즈 보호 설계를 구상하십시오.
- 가능하면 별도의 전원을 통해서 센서/버스 및
액추에이터에 전원을 공급하십시오.
- 센서 및 액추에이터 전원 공급의 총 전류는
각각 9A를 초과하지 않아야 합니다.
- UL의 경우: 케이블 요건 및 전원 공급 장치
요건을 준수하십시오(14페이지의
8.7.2장 참조)!
5
장착 및 연결
7/8" 플러그 7/8" 소켓

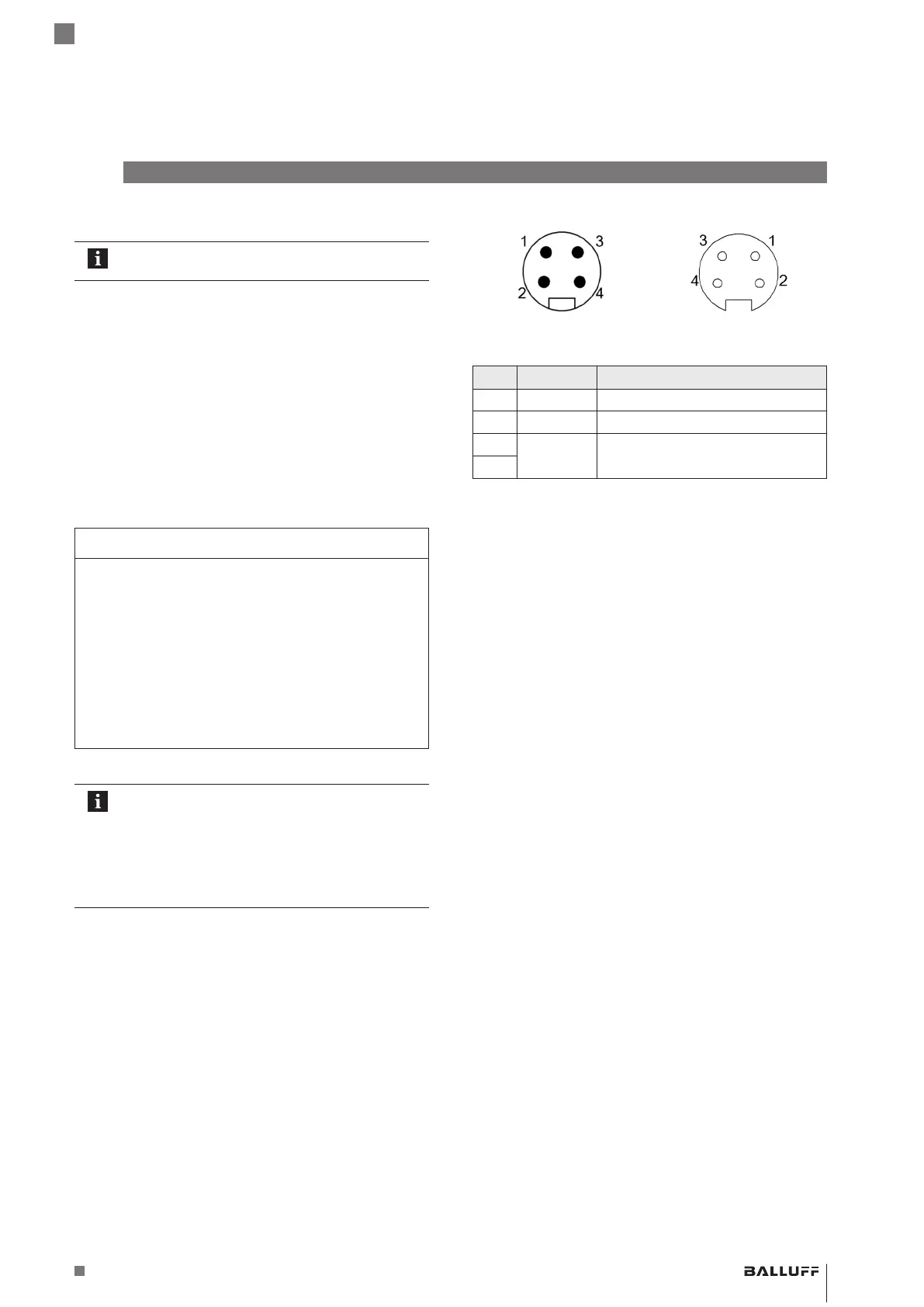

그림 5-1: 7/8" 플러그(왼쪽) 및 소켓(오른쪽)의 평면도
핀 신호 설명
1 UA
액추에이터 전원 공급 +24V
2
US
모듈/센서 전원 공급 +24V
3
GND
공동 접지
4
표 5-1: 핀 배정
BNI EIP-508- _ 05-Z015- _ _ _
네트워크 인터페이스
