Balluff BNI EIP-508 05-Z015 Series User Manual

8 中文

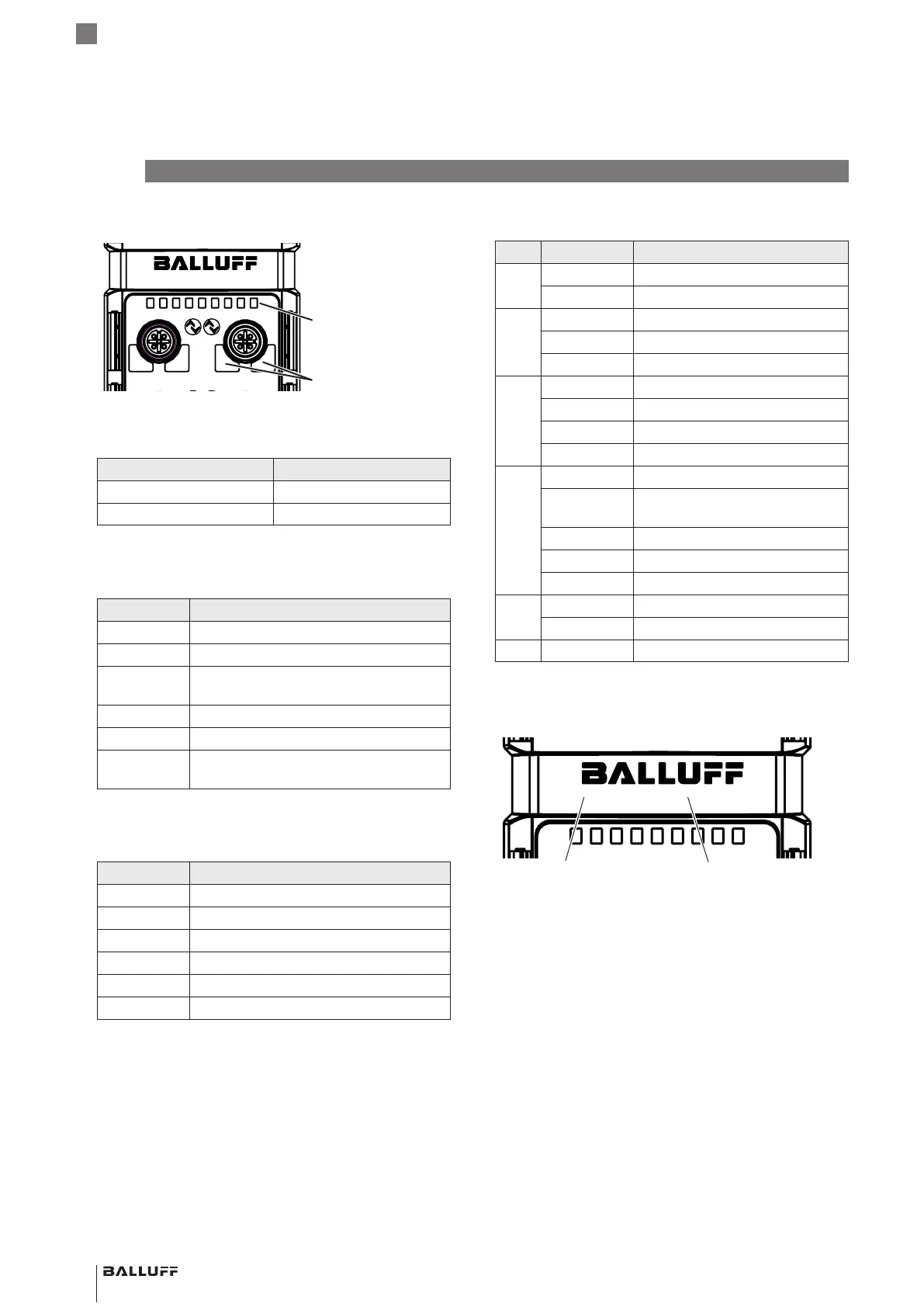

4.3 显示元件
图 4-3:
0123
IP
SN
GW
BNI XXX-XXX-XXX-XXX
BNIXXXX
MAC-ID
POWER
OUT
IN
LK2
LK1
00-19-31-XX-XX-XX
4
0
15
14
07
06
13
12
0504
11
1003
02
09
08
01
00
MOD
NET
US LK2 100 LK1 100 UA
1
5
2
6
3
7
S
P
状态LED
端口/线脚LED：
IO-Link和I/O端口的状
态
显示元件
端口/线脚LED
LED编号 分配
偶数 线脚4
奇数 线脚2
表 4-1: 端口/线脚LED
端口/线脚LED，标准端口
信号 含义
关闭 输入或输出端线脚状态为0
黄色静态 输入或输出端线脚状态为1
两个LED闪
烁红色
线脚1和线脚3之间的传感器电源短路
红色静态 输出端线脚2/4上对线脚3短路
红色静态 诊断输入端无高电平信号
红色静态 24 V输入信号 (执行器警报) 发至已配置
输出端
表 4-2: LED标准端口
端口/线脚LED，IO-Link端口
信号 含义
绿色静态 IO-Link连接激活
绿色闪烁 无IO-Link连接或IO-Link设备错误
绿色快闪 IO-Link：数据存储过程中的预操作
红色快闪 验证失败/IO-Link数据长度配置错误
红色快闪 数据存储失败/数据存储设备错误
红色静态 IO-Link：线脚4对线脚3短路
表 4-3: LED，IO-Link端口
状态LED
LED 信号 含义
US 绿色静态 输入电压正常
红色闪烁 输入电压低 (< 18 V)
UA 绿色静态 输出电压正常
红色闪烁 输出电压低 (< 18 V)
红色静态 无输出电压 (< 11 V)
MOD 绿色闪烁 模块配置错误或没有模块配置
绿色静态 模块正在工作。
红色闪烁 无法实现固定总线频率
红绿色闪烁 初始序列
NET 关闭 模块没有IP地址。
绿色闪烁 模块有一个IP地址，但未建立连
接。
绿色静态 连接已建立。
红色闪烁 连接超时
红绿色闪烁 初始序列
100 关闭 传输速率：10 Mbit/s
黄色静态 传输速率：100 Mbit/s
LK1/2 绿色闪烁 数据传输
表 4-4: 状态LED
4.4 印刷标识
图 4-4:
0123
IP
SN
GW
BNI XXX-XXX-XXX-XXX
BNIXXXX
MAC-ID
POWER
OUT
IN
LK2
LK1
00-19-31-XX-XX-XX
4
0
15
14
07
06
13
12
0504
11
1003
02
09
08
01
00
MOD
NET
US LK2 100 LK1 100 UA
1
5
2
6
3
7
S
P
订购代码 型号
印刷标识 (示例)
4
 产品描述(续)
BNIEIP-508-_05-Z015-___
网络接口
