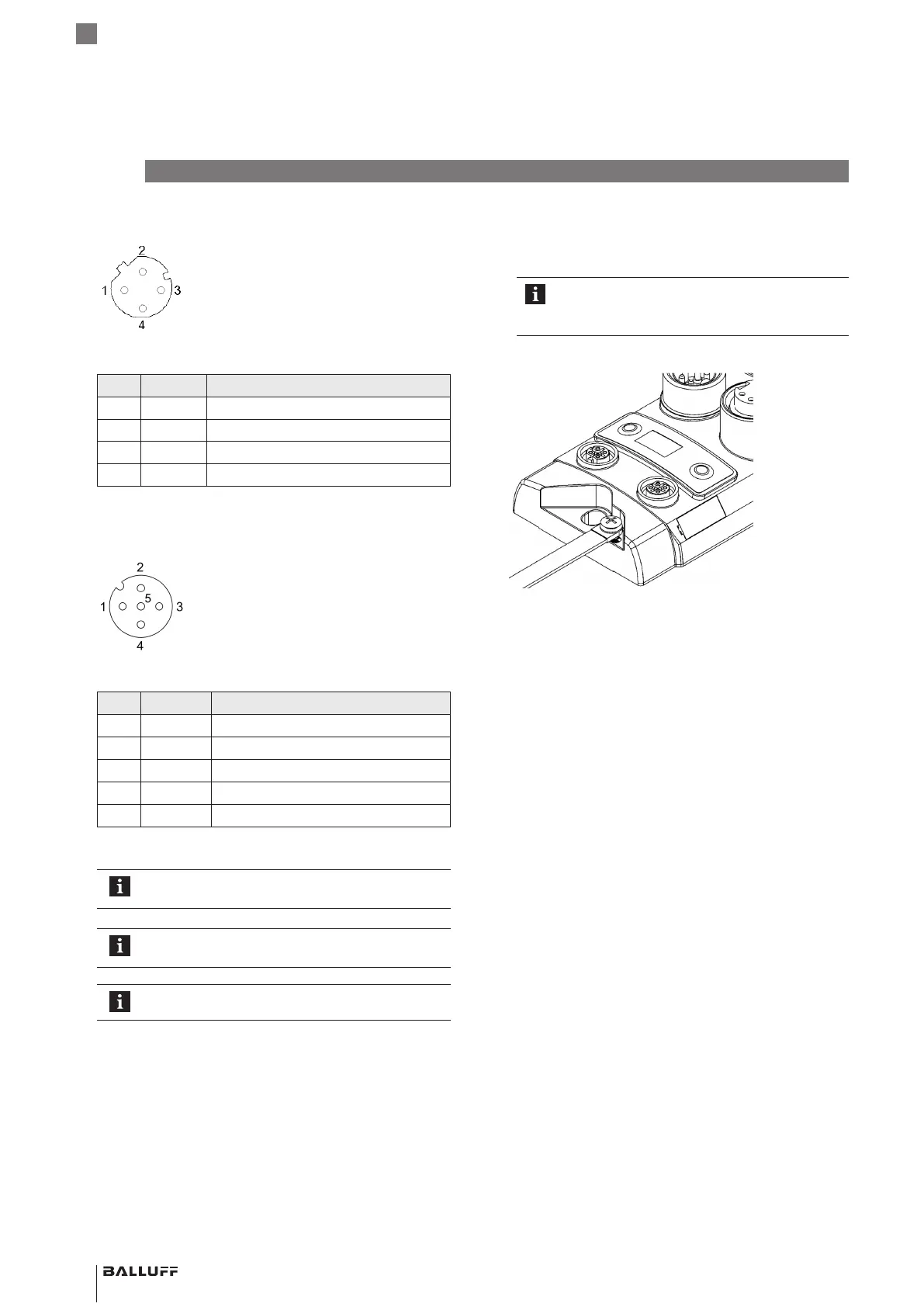

5.2.2 以太网/IP接口

图 5-2: M12插口俯视图，D型编码

线脚信号说明

1 Tx+ 传输数据+

2 Rx+ 接收数据+

3 Tx- 传输数据−

4 Rx- 接收数据−

表 5-2: 线脚布置

5.2.3 I/O端口

图 5-3: M12插口俯视图

线脚信号说明

1 US +24 V，2 A

2 I/O 输入/输出端 (2 A)

3 GND 电气接地，0 V

4 I/O，C/Q 输入/输出端 (2 A) / IO-Link

5 n. a. 不可用

表 5-3: 线脚布置

关于数字传感器输入端，请参见EN 61131-2标准

3型输入端指令。

未使用的端口必须安装盖帽，以确保IP67防护等

级。

IO-Link输出端由传感器电源供电。

 安装和连接(接上页)

5.2.4 接地

为了抵消EMC干扰，必须使用功能性接地连接。

► 将接地接口与设备的功能性接地 (FE) 连接。

外壳和设备之间的FE连接必须必须具有低阻

抗，并尽可能短。

► 使用随同交付的接地带。

图 5-4: 接地接口

5.3 布线

电缆长度

以太网电缆最长为100米。

IO-Link连接电缆最长为20米。

BNIEIP-508-_05-Z015-___
