www.balluff.com 9日本語
5.1 設置
寸法については図 4-1（7 ページ）を参照し
てください。
► 取付け穴を使用して、M6 ネジ 2 個と最大締付けト
ルク 3Nm でモジュールを固定します（
図 4-2、7 ページを参照）。
5.2 電気接続
保護等級に適合するための前提条件：
IP67 に対応するには、すべてのコネクタとシーリング
キャップが正しく接続され、0.6Nm の締付けトルクを
順守する必要があります（コネクタとシーリングキャッ
プについてはデータシートを参照）。
5.2.1 電源供給
注意
意図しない電圧降下
センサとアクチュエータの電源を分離できない回路の
場合、アクチュエータの切替え時にセンサの電源に意
図しない電圧降下が生じる可能性があります。
► センサとアクチュエータの電源はそれぞれ保護し
てください。
► デバイスの電源が始動電流とピーク電流をカバー
するのに十分なサイズであることを確認し、それ
に応じて保護コンセプトを考慮してください。
– センサ/バスとアクチュエータはできるだけそ
れぞれの電源を使用してください。
– センサとアクチュエータの供給電流の合計が
それぞれ 9A を超えないようにしてくださ
い。
– UL の場合：ケーブルの要件と電源供給の要件
を順守してください（8.7.2、14ページを参
照）。
5
取付けと接続
7/8" コネクタ 7/8" ソケット

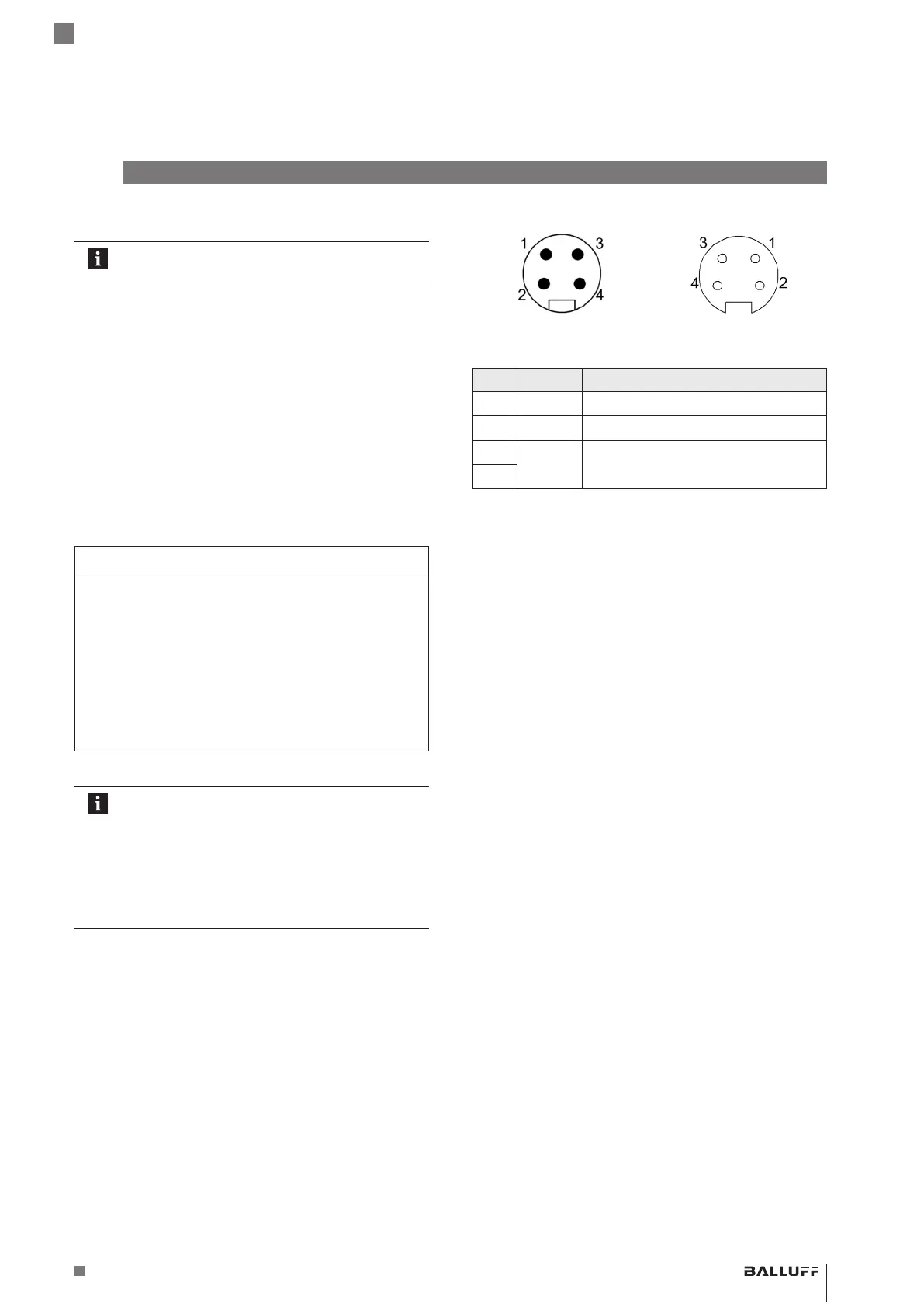

図 5-1: 7/8" コネクタ（左）/ ソケット（右）を上から見た図
ピン 信号 説明
1 UA アクチュエータの電源供給 +24V
2 US モジュール/センサの電源供給 +24V
3
GND 共用アース
4
表 5-1: ピンの配置
BNIEIP-508-_05-Z015-___
ネットワークインタフェース
