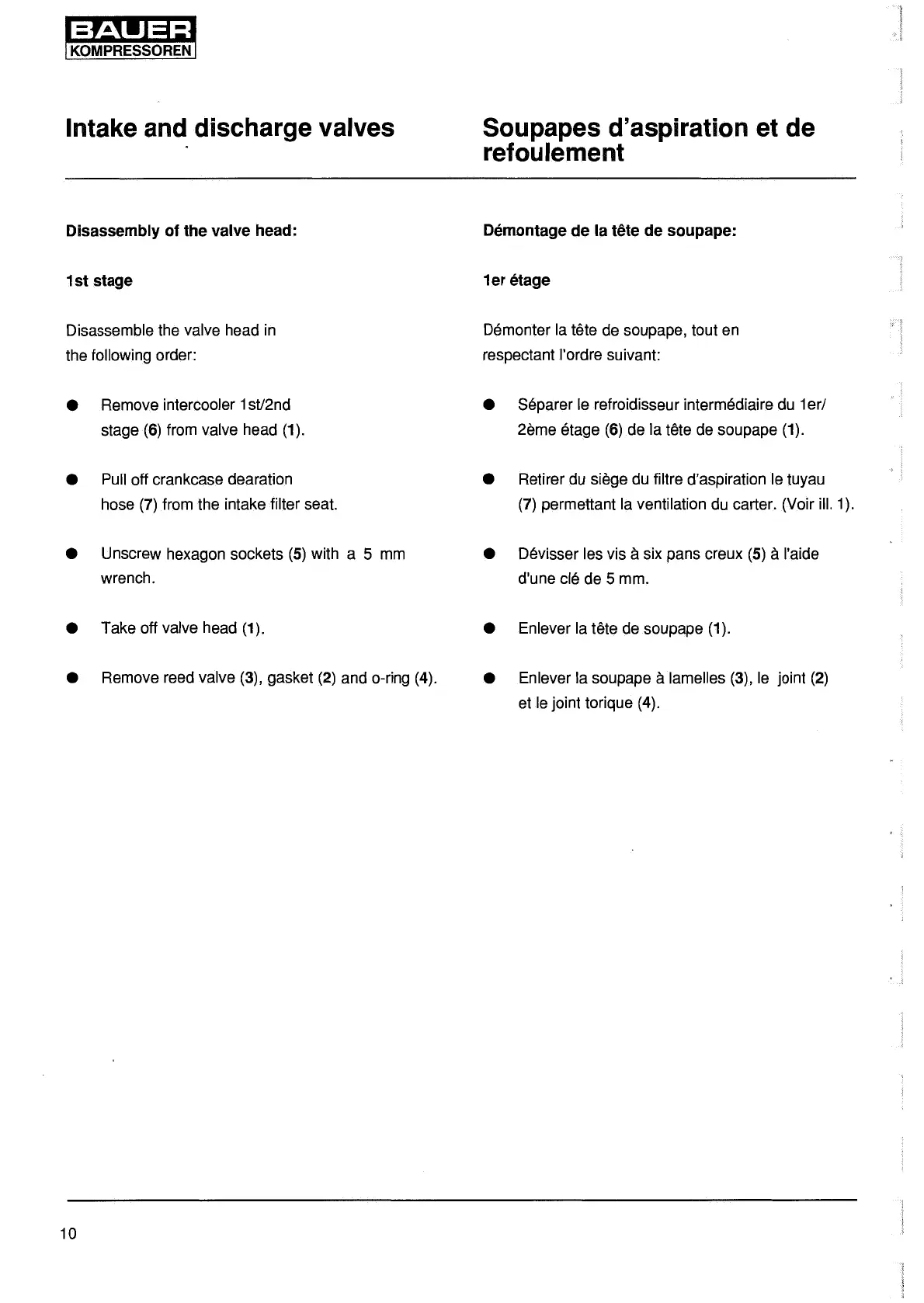

Intake and discharge valves
Disassembly of the valve head:
1st stage
Disassemble the valve head in
the following order:
• Remove intercooler 1st/2nd
stage
(6)
from valve head
(1
).
• Pull off crankcase dearation
hose (7) from the intake filter seat.
• Unscrew hexagon sockets
(5)
with a 5 mm
wrench.
• Take off valve head (1).
• Remove reed valve (3), gasket (2) and a-ring (4).
10
Soupapes d'aspiration et de
refoulement
Demontage
de
la
tete
de
soupape:
1er
etage
Demonter la tete de soupape, tout en
respectant l'ordre suivant:
• Separer le refroidisseur intermediaire du 1 er/
2eme etage (6) de la tete de soupape (1).
• Retirer du siege du filtre d'aspiration le tuyau
(7) permettant la ventilation du carter. (Vair ill. 1
).
• Devisser les vis a six pans creux
(5)
a l'aide
d'une cle de 5 mm.
• Enlever la tete de soupape (1).
• Enlever la soupape a lamelles (3),
le
joint (2)
et le joint torique
(4).
