Bauer VARIUS - Zylinder und Kolben

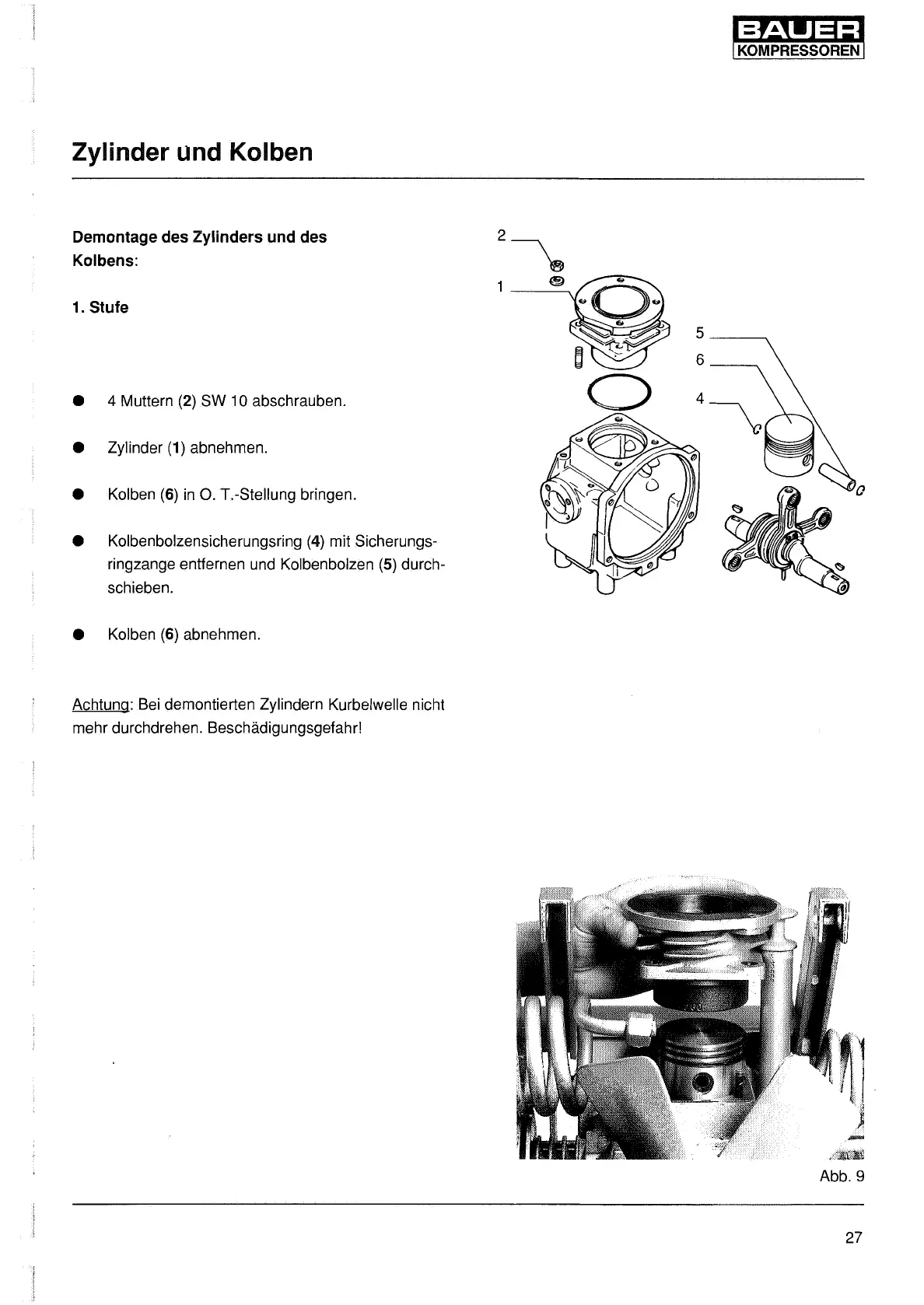

Zylinder und Kolben
Demontage des Zylinders und des
Kolbens:
1. Stufe
• 4 Muttern (2) SW 10 abschrauben.
• Zylinder
(1) abnehmen.
• Kolben
(6) in 0. T.-Stellung bringen.
• Kolbenbolzensicherungsring
(4) mit Sicherungs-
ringzange entfernen und Kolbenbolzen
(5) durch-
schieben.
• Kolben
(6) abnehmen.
Achtung: Bei demontierten Zylindern Kurbelwelle nicht
mehr durchdrehen. Beschadigungsgefahr!
2~
1
®
5
6
0
Abb. 9
27
