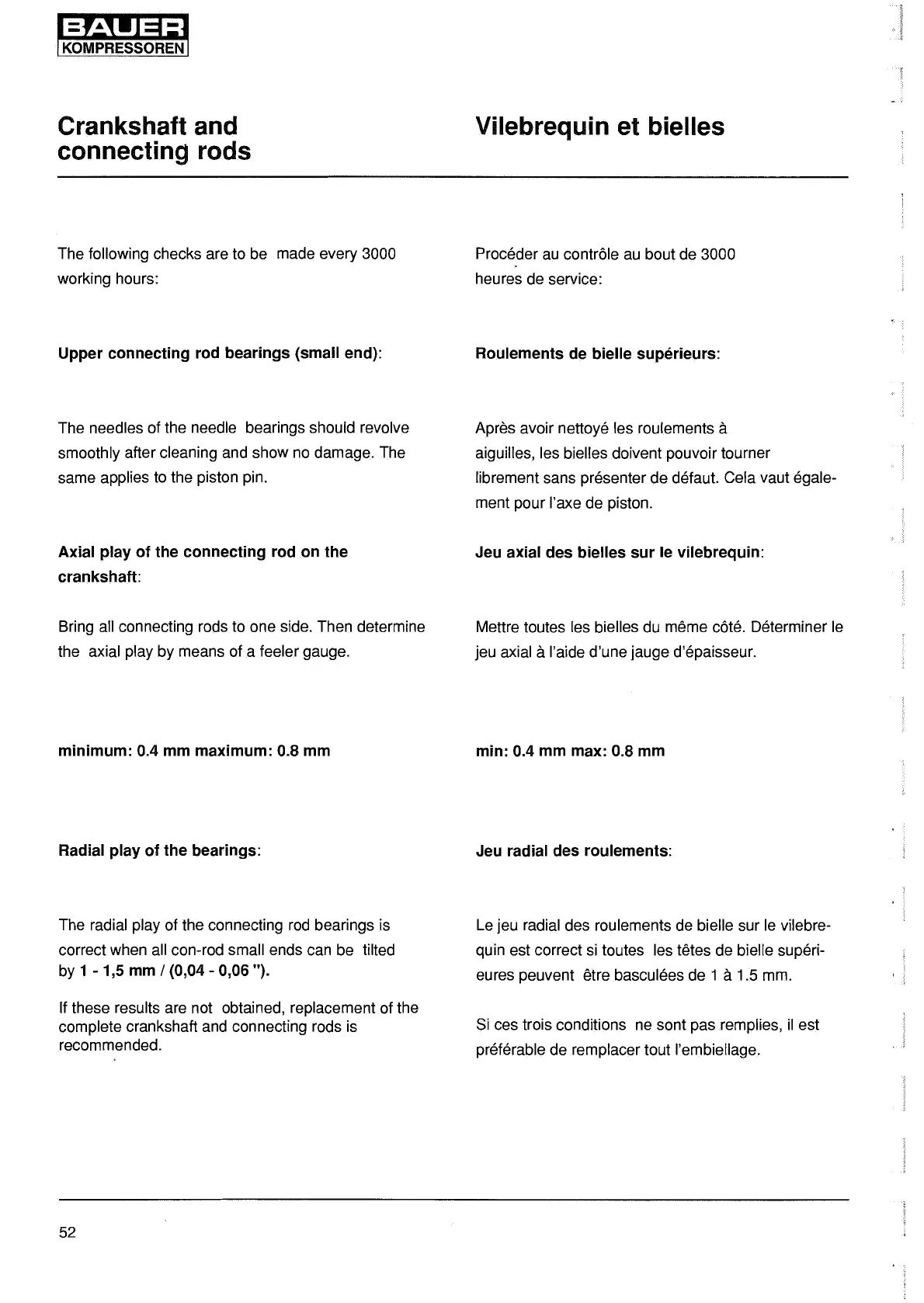

Crankshaft and
connecting rods
The following checks are to be made every 3000
working hours:
Upper connecting rod bearings (small end):
The needles of the needle bearings should revolve
smoothly after cleaning and show no damage. The
same applies to the piston pin.
Axial play of the connecting rod on the
crankshaft:
Bring all connecting rods to one side. Then determine
the axial play by means of a feeler gauge.
minimum: 0.4 mm maximum: 0.8 mm
Radial play of the bearings:
The radial play of the connecting
rod
bearings is
correct when all con-rod small ends can be tilted
by 1 - 1,5
mm
/ (0,04 - 0,06 ").
If these results are not obtained, replacement of the
complete crankshaft and connecting rods is
recommended.
52
Vilebrequin et bielles
Proceder
au
controle
au
bout de 3000
heures de service:
Roulements de bielle superieurs:
Apres avoir nettoye les roulements a
aiguilles, les bielles doivent pouvoir tourner
librement sans presenter de defaut. Cela vaut egale-
ment pour l'axe de piston.
Jeu axial des bielles sur le vilebrequin:
Mettre toutes les bielles du meme cote. Determiner
le
jeu axial a !'aide d'une jauge d'epaisseur.
min: 0.4 mm max: 0.8 mm
Jeu radial des roulements:
Le jeu radial des roulements de bielle sur
le
vilebre-
quin est correct
si
toutes les tetes de bielle superi-
eures peuvent etre basculees de 1 a 1.5 mm.
Si ces trois conditions ne sont pas remplies,
ii
est
preferable de remplacer tout l'embiellage.
