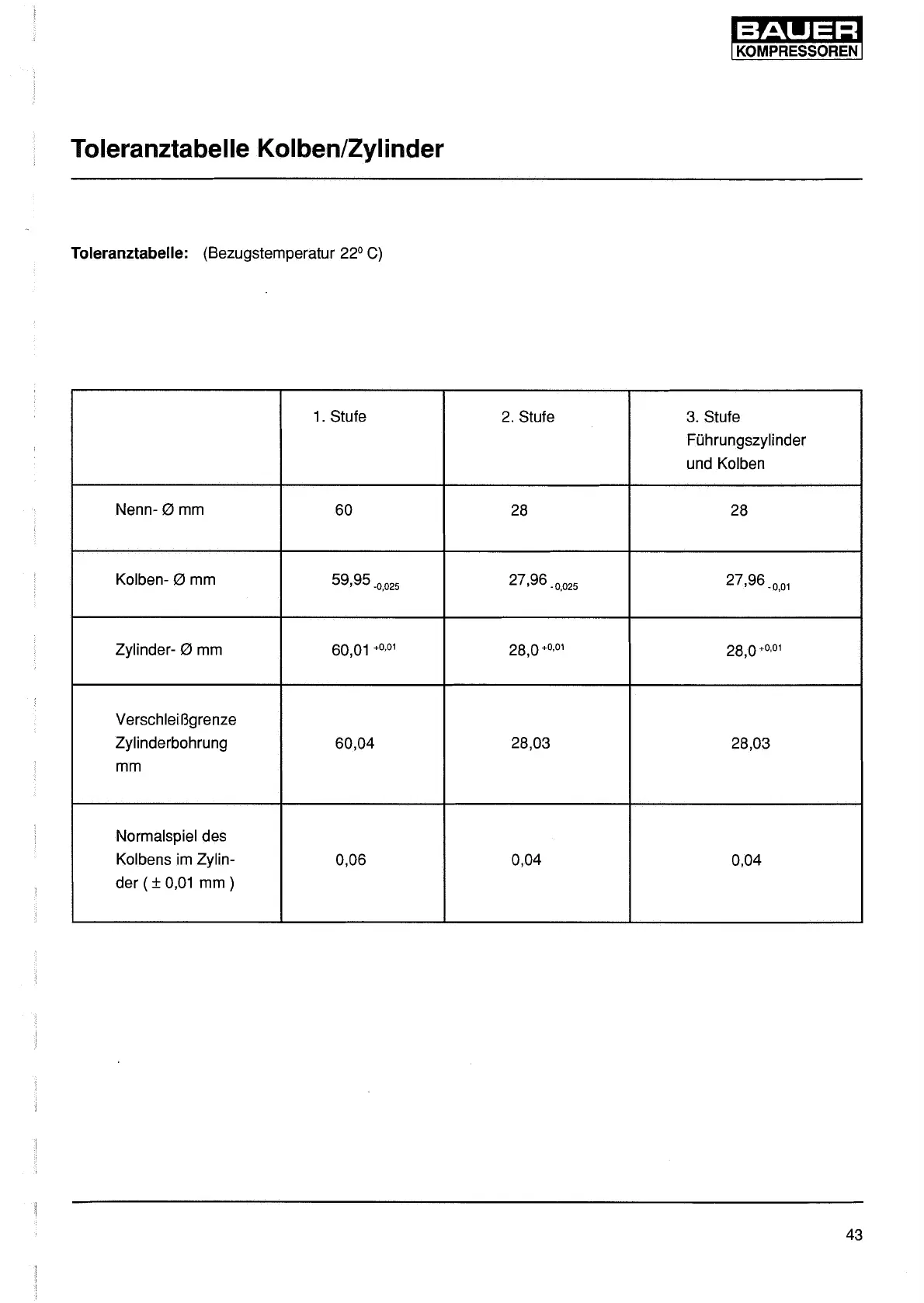

Toleranztabelle Kolben/Zylinder
Toleranztabelle: (Bezugstemperatur 22° C)
1. Stufe
2. Stufe 3. Stufe
FOhrungszylinder
und Kolben
Nenn-0 mm
60 28 28
Kolben-0 mm
59,95 -0,025 27,96 -0,025
27,96 _0,01
Zylinder- 0 mm
60,01 +0,0l 28,0 +0,01
28,O+0,01
VerschleiBgrenze
Zylinderbohrung
60,04
28,03
28,03
mm
Normalspiel des
Kolbens im Zylin-
0,06
0,04
0,04
der {± O,Q1 mm)
43
