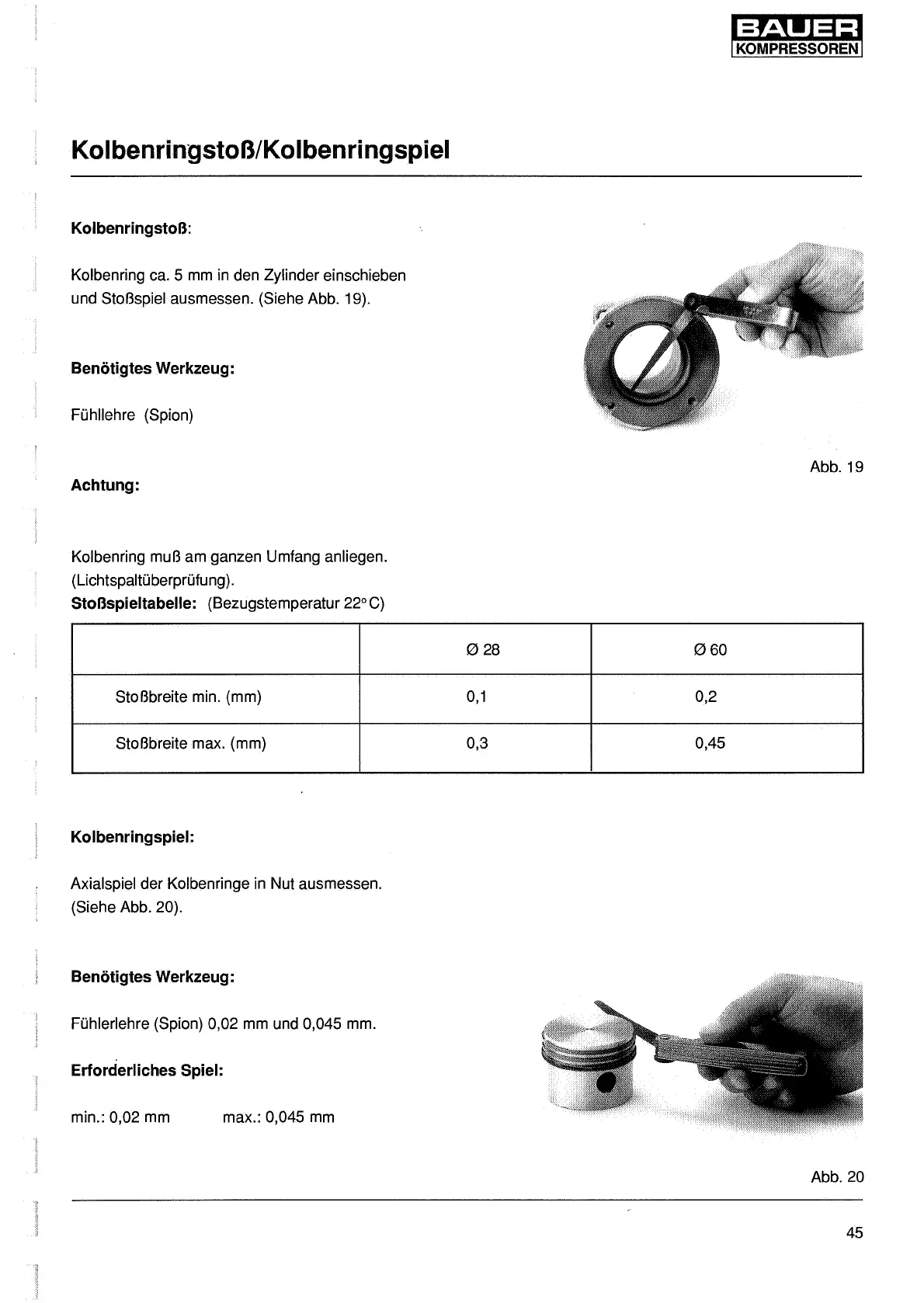

KolbenringstoB/Kolbenringspiel
KolbenringstoB:
Kolbenring ca. 5
mm
in
den Zylinder einschieben
und StoBspiel ausmessen. (Siehe Abb. 19).
Benotigtes Werkzeug:
Fuhllehre (Spion)
Achtung:
Kolbenring muB am ganzen Umfang anliegen.
(Lichtspaltuberprufung).
StoBspieltabelle: (Bezugstemperatur 22°
C)
StoBbreite min. (mm)
StoBbreite max. (mm)
Kolbenringspiel:
Axialspiel der Kolbenringe
in
Nut ausmessen.
(Siehe Abb. 20).
Benotigtes Werkzeug:
Fuhlerlehre (Spion) 0,02 mm und 0,045 mm.
Erforderliches Spiel:
min.: 0,02 mm max.: 0,045
mm
Abb. 19
028
060
0,1
0,2
0,3 0,45
Abb.20
45
