Programmierfeld 1
Hier können alle Betriebsparameter angewählt und geändert werden.
Es werden auch die Betriebsparameter angezeigt, die für den Bedie-
ner gesperrt sind.

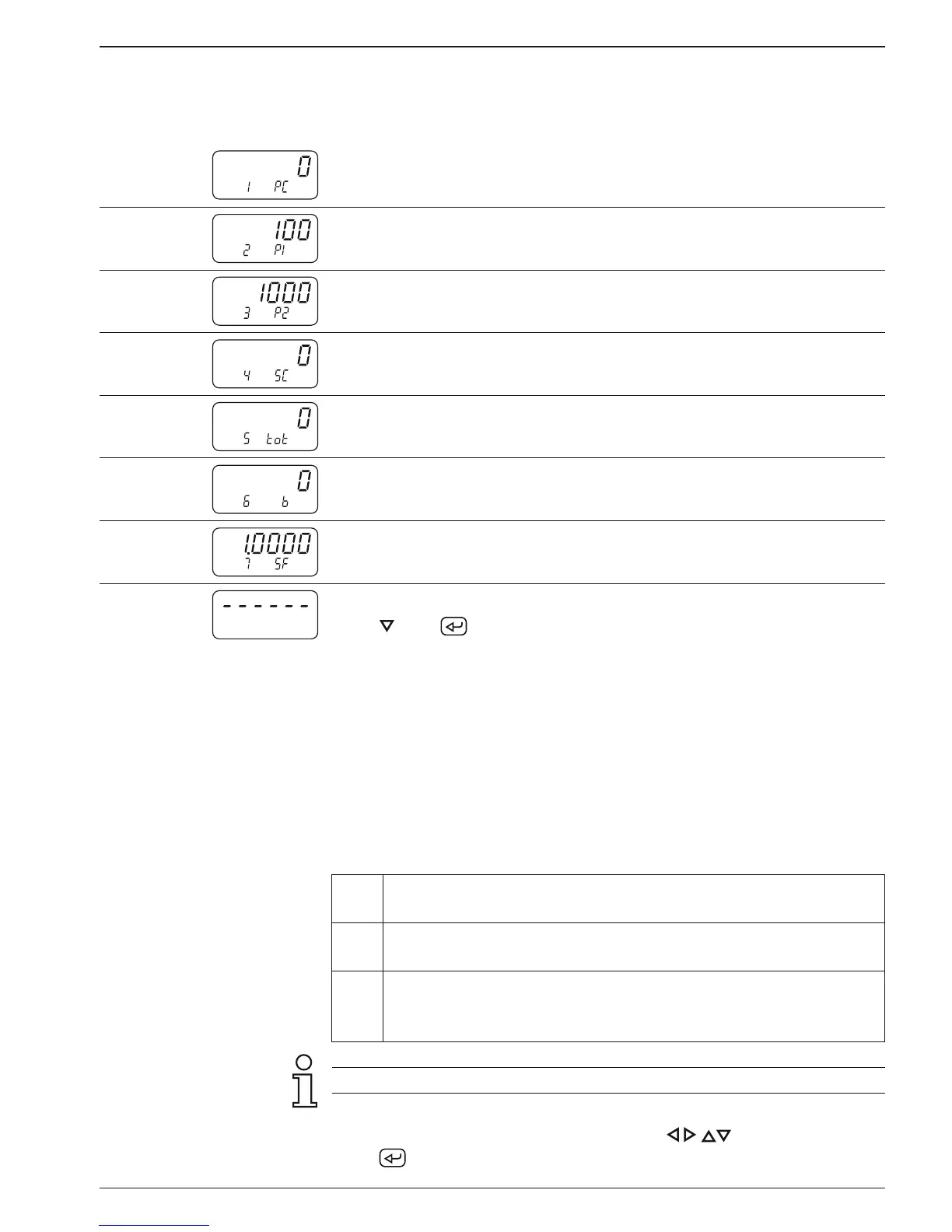

Zeile 1 PC - Hauptzähler (aktueller Zählerstand)
Zeile 2
P1 - Vorwahlwert 1
Zeile 3
P2 - Vorwahlwert 2
Zeile 4
SC - Setzwert
Zeile 5
tot - Summenzähler
Zeile 6
b - Nebenzähler
Zeile 7
SF -Skalierungsfaktor
Strichlinie signalisiert das Ende des ersten Programmierfeldes. Mit
Taste oder weiterschalten zu Programmierfeld 2.
Programmierfeld 2
Hier werden die einzelnen Betriebsparameter für den Bedienerzugriff
gesperrt oder freigegeben.
● „Stat“ erscheint in der oberen Anzeige. In der unteren Anzeige
wird die Zeilenzahl und das Kurzzeichen für die Betriebsparame-
ter angezeigt. Die Statuszahl wird in die obere Anzeige eingege-
ben.
Bedeutung der Statuszahlen
0 Betriebsparameter kann in der Bedienerebene angewählt,
abgelesen und geändert werden. (freier Zugriff)
1 Betriebsparameter kann in der Bedienerebene angewählt
und abgelesen werden. (nur Anzeige)
2 Betriebsparameter kann in der Bedienerebene nicht ange-
wählt werden. Die entsprechende Funktion bleibt erhalten.
(gesperrt)
Die Werkseinstellung ist jeweils durch einen * gekennzeichnet.
Status ändern Entsprechende Status-Zahl mittels Tasten
eingeben.
Taste drücken.
