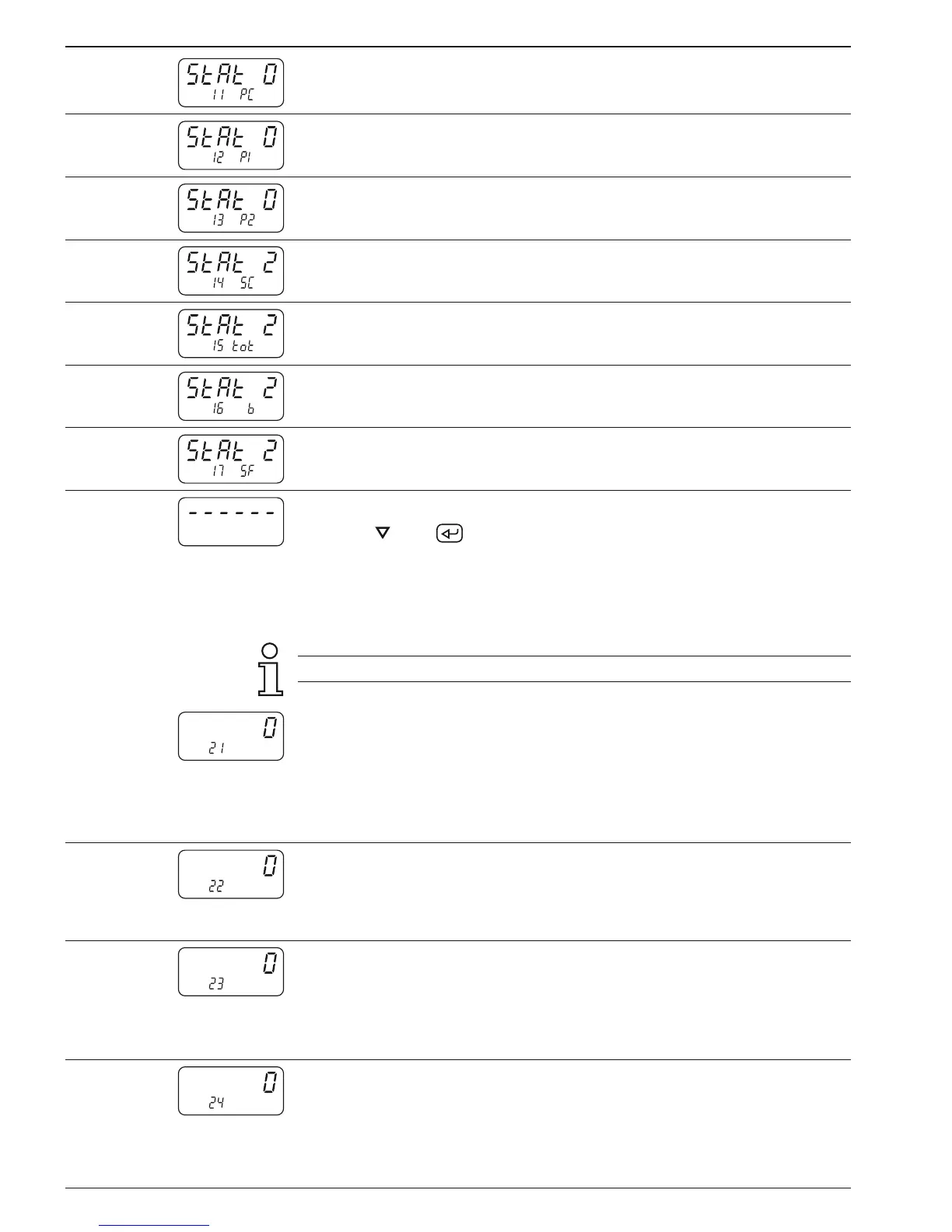

Zeile 11 PC - Hauptzähler
Zeile 12
P1 - Vorwahlwert 1
Zeile 13
P2 - Vorwahlwert 2
Zeile 14
SC - Setzwert
Zeile 15
tot - Summenzähler
Zeile 16
b - Nebenzähler
Zeile 17
SF - Skalierungsfaktor
Strichlinie signalisiert das Ende des zweiten Programmierfeldes.
Mit Taste oder weiterschalten zu Programmierfeld 3.
Programmierfeld 3
Hier werden alle maschinenbedingten Funktionen und Werte sowie
die Schnittstellenparameter programmiert.
Die Werkseinstellung ist jeweils durch einen * gekennzeichnet.
Zeile 21 Betriebsarten Hauptzähler
0 * Addierend, Endsignal bei P2, Rückstellung auf SC
1 Subtrahierend, Endsignal bei SC. Sofern Programmierung mit
automatischer Rückstellung (Zeile 23), erfolgt diese bei SC
2 Subtrahierend, Endsignal bei SC. Sofern Programmierung mit
automatischer Rückstellung (Zeile 23), erfolgt diese bei 0
Zeile 22
Vorwahlmode
0 * Hauptzähler mit 2 Vorwahlen (Stufenvorwahlen)
1 Hauptzähler mit 2 Vorwahlen (P1 dabei als Schleppvorwahl)
2 Hauptzähler mit Vorwahl P2, Nebenzähler mit Vorwahl P1
Zeile 23
Rückstellarten
0 * Hauptzähler und Nebenzähler mit automatischer Rückstellung
1 Hauptzähler ohne, Nebenzähler mit automatischer Rückstellung
2 Hauptzähler mit, Nebenzähler ohne automatische Rückstellung
3 Hauptzähler und Nebenzähler ohne automatische Rückstellung
Zeile 24
Dezimalpunkt für PC, P1, P2, SC, tot
0 * kein Dezimalpunkt
1 00000.0
2 0000.00
3 000.000
