NE134
www.baumer.com
15

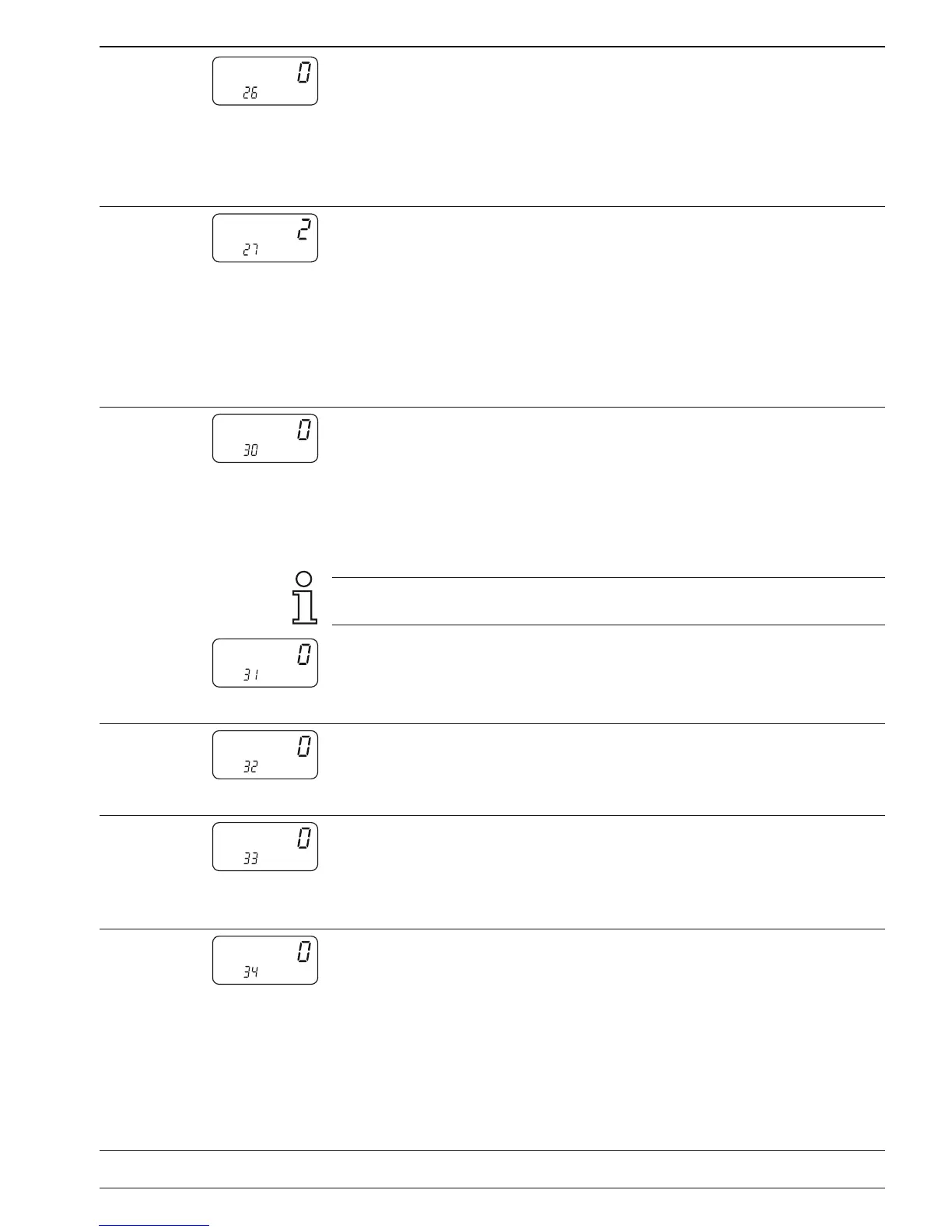

Zeile 26 Angabe der Masseinheit im Display
0 * Ohne Masseinheit
1 m
2 dm
3 cm
4 mm
5 L
Zeile 27
Zuordnung der unteren Anzeige
In der oberen Anzeige wird immer der aktuelle Wert angezeigt.
0 Ohne untere Anzeige
1 P1 - Vorwahlwert
2 * P2 - Vorwahlwert
3 SC - Setzwert
4 tot - Summenzähler
5 b - Nebenzähler
6 SF - Skalierungsfaktor
Zeile 30 Zählweise Haupt- und Summenzähler
0 * Zähleingang Spur A, Richtungsumkehr Spur B
1 Differenzzählung Spur A addierend und Spur B subtrahierend (A-B)
2 Summenzählung Spur A addierend und Spur B addierend (A+B)
3 Spur A 90° Spur B Einfachauswertung
4 Spur A 90° Spur B Zweifachauswertung
5 Spur A 90° Spur B Vierfachauswertung
Bei der Zählweise „Spur A 90° Spur B“ muss die Frequenz von Spur
A und B (Zeile 31 und 32) auf 10 kHz eingestellt werden.
Zeile 31
Frequenz Hauptzähler Spur A
0 * 10 kHz
1 25 Hz
2 3 Hz
Zeile 32
Frequenz Hauptzähler Spur B
0 * 10 kHz
1 25 Hz
2 3 Hz
Zeile 33 Eingangslogik und Schaltschwellen der Signaleingänge
0 * PNP Schaltschwelle 6 V
1 NPN Schaltschwelle 6 V, oder für Namur ohne Ex.-Schutz
2 PNP Schaltschwelle 3 V
3 NPN Schaltschwelle 3 V
Zeile 34
Funktion Steuereingang 1 (Anschluss 9)
0 * PC - Hauptzähler - Reset statisch
1 PC - Hauptzähler - Reset flankenaktiv
2 PC - Hauptzähler - Stopp
3 Hold
4 Programmiersperre
5 Keylock
6 Print (generell 30 ms Mindestimpulsdauer, nur bei Schnittstelle)
7 Hauptzähler-Ausgänge EIN
8 Hauptzähler-Ausgänge AUS
