NE134
16 www.baumer.com

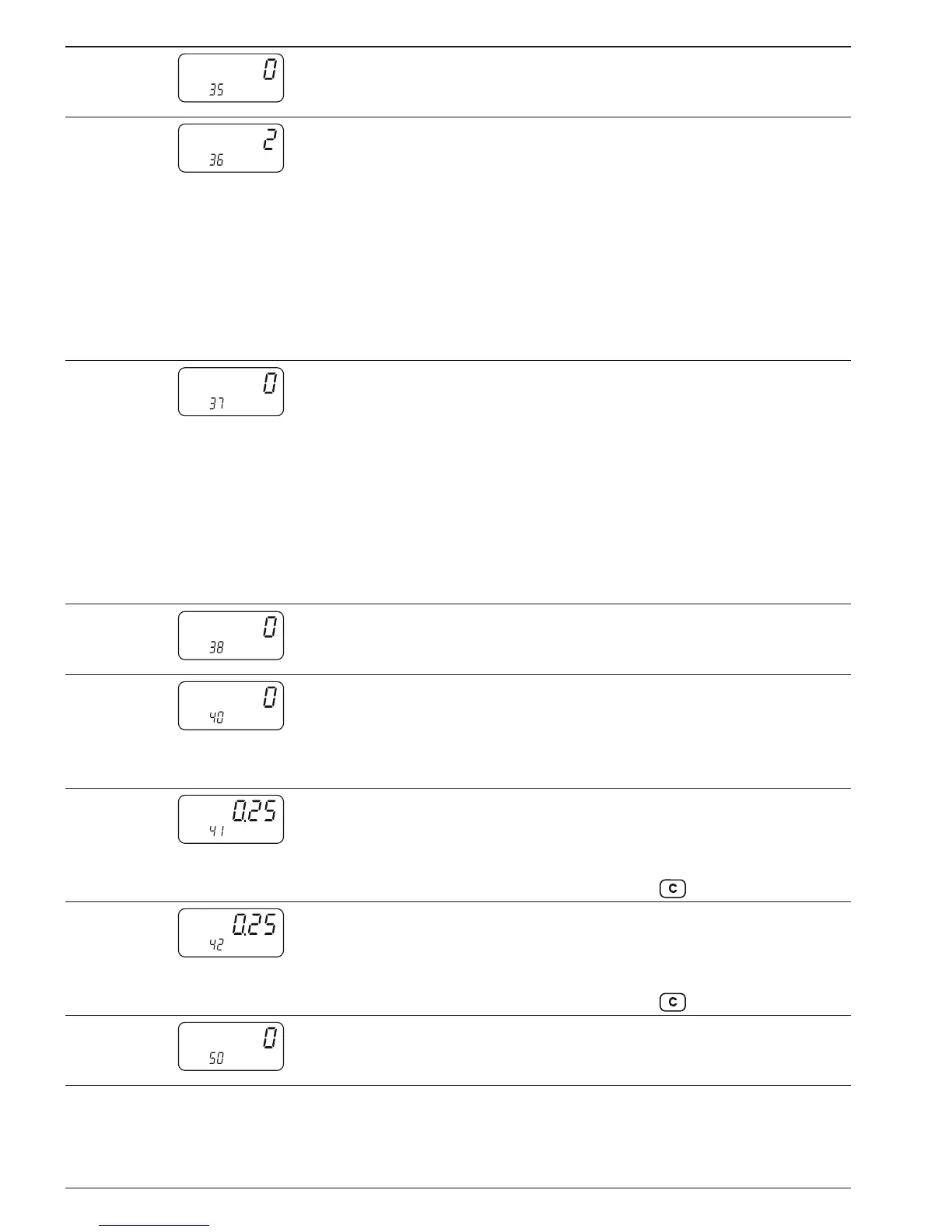

Zeile 35 Mindestimpulsdauer für Steuereingang 1
0 * 30 ms
1 100 µs
Zeile 36
Funktion Steuereingang 2 (Anschluss 10)
0 PC - Hauptzähler - Reset statisch
1 PC - Hauptzähler - Reset flankenaktiv
2 * PC - Hauptzähler - Stopp
3 Hold
4 Programmiersperre
5 Keylock
6 Print (nur bei Schnittstelle)
7 Hauptzähler-Ausgänge EIN
8 Hauptzähler-Ausgänge AUS
9 externer Zähleingang für den Nebenzähler
Zeile 37
Funktion Steuereingang 3 (Anschluss 11)
0 * tot - Summenzähler - Reset statisch
1 tot - Summenzähler - Reset flankenaktiv
2 b - Nebenzähler - Reset statisch
3 b - Nebenzähler - Reset flankenaktiv
4 Programmiersperre
5 Keylock
6 Print (nur bei Schnittstelle)
7 Hauptzähler-Ausgänge EIN
8 Hauptzähler-Ausgänge AUS
9 Externer Zähleingang des Nebenzählers
Zeile 38 Übernahme der Vorwahlen P1, P2, SC
0 * Sofort wirksam
1 Bei der Rückstellung
Zeile 40
Ausgangslogik
0 * Beide Ausgänge als Schliesser
1 P1 - Öffner, P2 Schliesser
2 P1 - Schliesser, P2 Öffner
3 Beide Ausgänge als Öffner
Zeile 41
Ausgangszeit P1
0,01 s minimale Signaldauer
* 0,25 s
99,99 s maximale Signaldauer
Latch = Dauersignal (durch Drücken der -Taste)
Zeile 42
Ausgangszeit P2
0,01 s minimale Signaldauer
* 0,25 s
99,99 s maximale Signaldauer
Latch = Dauersignal (durch Drücken der
-Taste)
Zeile 50
Code-Einstellung
0 * Code nicht aktiv
Max. 9999
