61
910.001.1 - DE (AT)
ANLEITUNGEN FÜR DEN INSTALLATEUR
Den Erhitzer dem Wasserabscheider nachgeschaltet installieren.
Die Pumpe des Warmwasserkreislaufs wird bei Betrieb mit einem externen Warmwasserbereiter an die Klemmen
13-14 der Heizkessel-Klemmenleiste M3 angeschlossen (Abbildung 9).
Die elektrischen Daten der benötigten Pumpe sind wie folgt:
230 Vac; 50 Hz; 1 A max.; Cos ϕ > 0,8.
Falls die verwendete Pumpe davon abweichende Kennwerte aufweist, ist zwischen Kesselplatine und Pumpe
ein Relais zwischenzusetzen.
Das vorhandene elektrische Heizelement entfernen und den als Zubehörteil gelieferten NTC Temperaturfühler
der Warmwasser-Vorrangschaltung an die Klemmen 9-10 der Klemmenleiste M2 (Abbildung 11) anschlie§en.
Die Fühlerspitze des NTC Temperaturfühlers muss in die dafür vorgesehene Tauchhülse am Warmwasserbereiter
(Abbildung 11) eingesetzt werden.
Die Temperaturregelung des Warmwassers und die Auswahl des Warmwasser-Zeitprogramms können direkt
über die Bedienblende des Kessels vorgenommen werden. Siehe dazu die entsprechenden Bedienhinweise
in dieser Betriebsanleitung.
12.7 ELEKTROANSCHLUSS DER PUMPE - WARMWASSERKREISLAUF
In Fall einer zonengeregelten Anlage muss ein Relais zwischengeschaltet werden, um die Versorgung der
Zonenpumpen zu deaktivieren, wie im Schaltplan von Abbildung 10 angegeben.

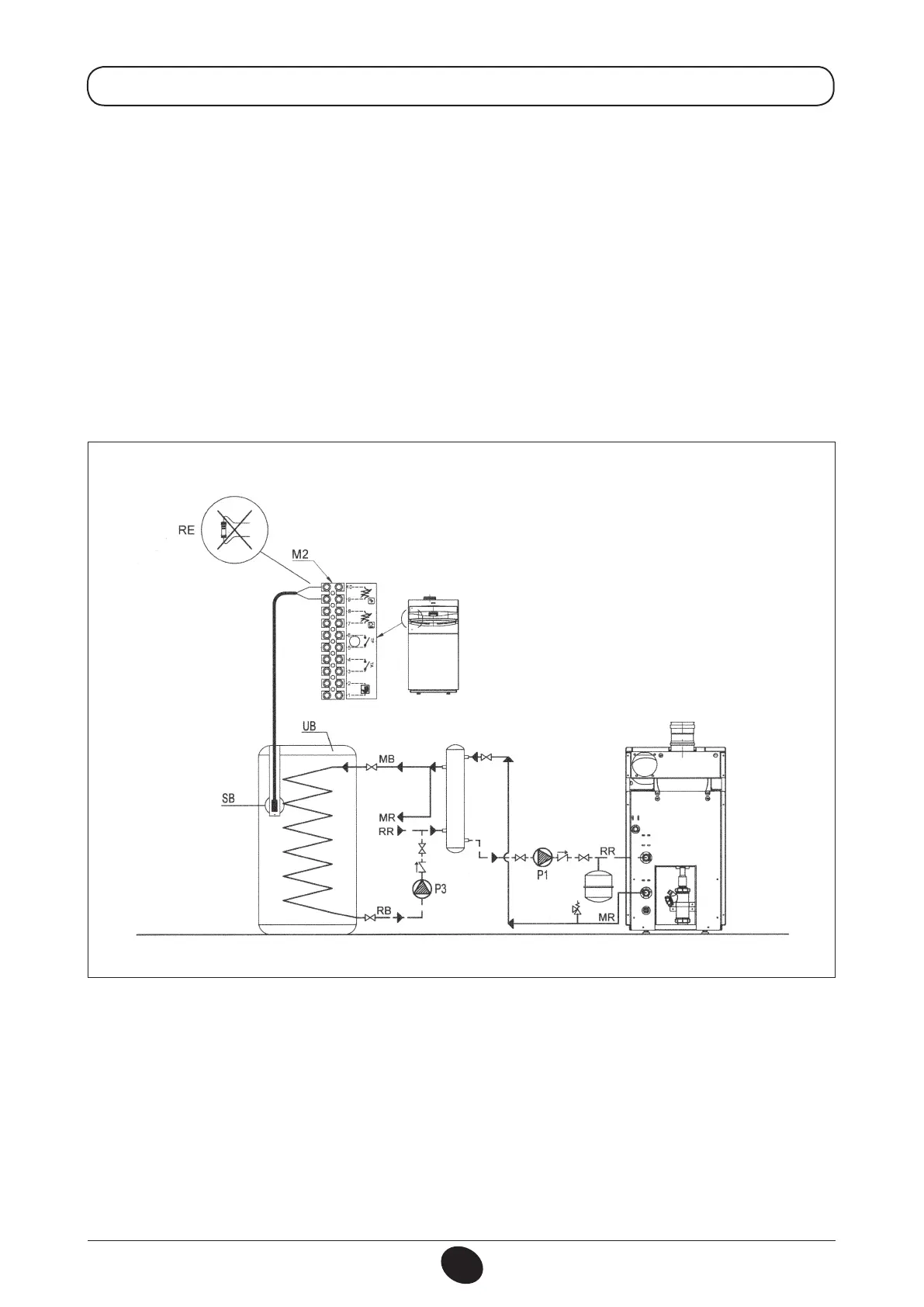

Abbildung 11
ANSCHLUSSSCHEMA DES WARMWASSERBEREITERS
LEGENDE:
UB - WARMWASSERBEREITER
M2 - ANSCHLUSSLEISTE
SB - WARMWASSERSONDE DER
WARMWASSER-VORRANGSCHALTUNG
RE - ZU ENTFERNENDES ELEKTRISCHES
HEIZELEMENT
MR - VORLAUF HEIZUNG
RR - RÜCKLAUF HEIZUNG/
WARMWASSERBEREITER
MB - VORLAUF WARMWASSERBEREITER
RB - RÜCKLAUF WARMWASSERBEREITER
P1 - UMWÄLZPUMPE HEIZUNG
P2 - PUMPE WARMWASSER
TS - SICHERHEITSTHERMOSTAT
PS - SICHERHEITSDRUCKSCHALTER
CT_0808 / 0902_2503
