17 ©
BEKA 2019 Alle Rechte vorbehalten !
BAL2576_BEKA_HAMAX_System2_0919DE_EN_FR

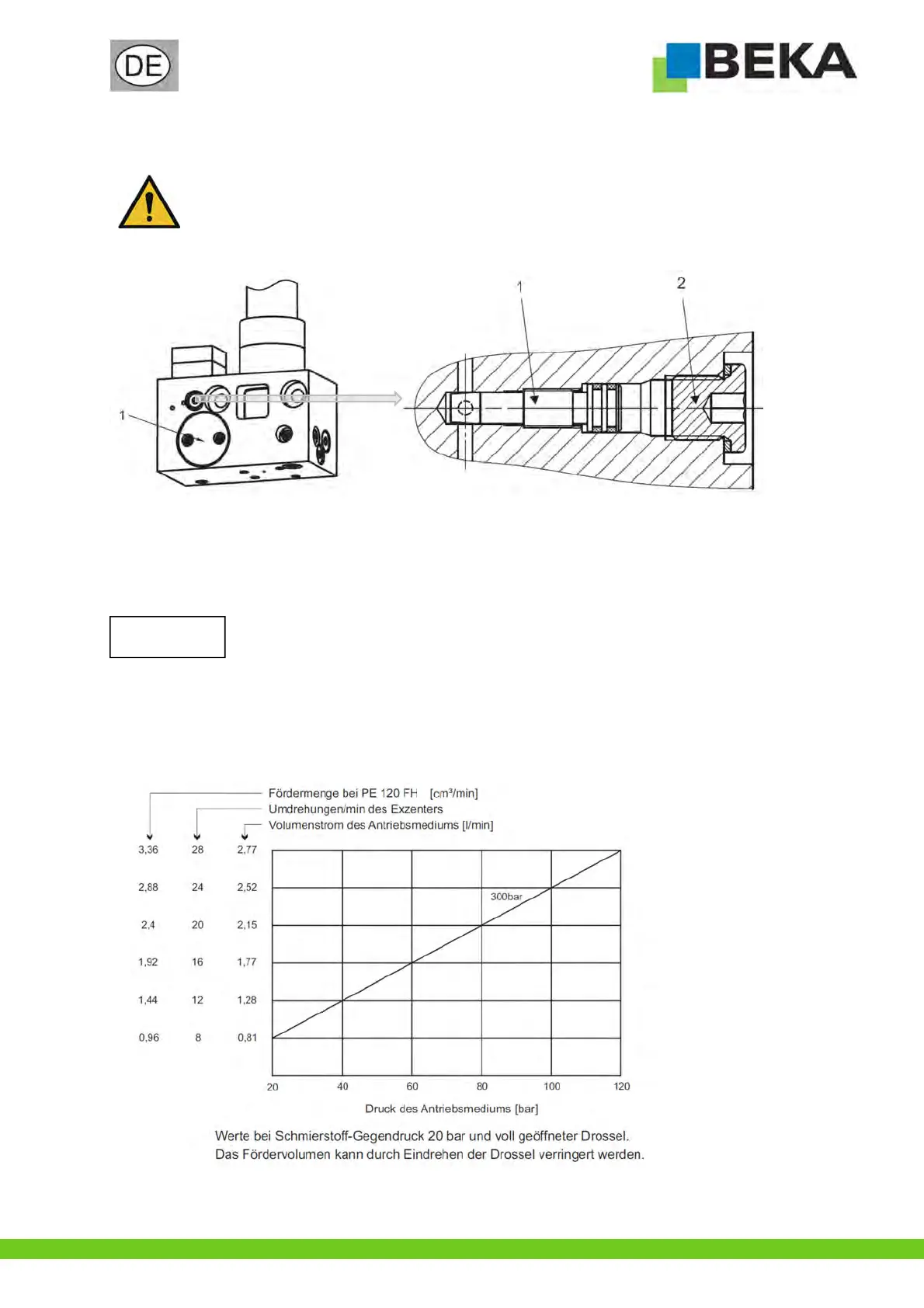

9.5 Fördermengeneinstellung
Um die Fördermenge zu verändern, muss die Einstelldrossel (Abb. 7, Pos. 1) des Hydromotors verstellt werden.
Bei der Fördermengeneinstellung muss sich die Anlage in drucklosem Zustand befinden.
Abb. 6: Abb. 7:
•
Verschlussschraube (Abb. 7, Pos. 2) mit einem Innensechskantschlüssel SW 6 herausschrauben und zusammen mit dem Cu-
Dichtring entfernen.
•
Einstelldrossel mit einem Innensechskantschlüssel SW 5 verstellen. Durch Herausschrauben der Einstelldrossel vergrößert sich
die Durchflussmenge und erhöht somit die Fördermenge. Einsch
rauben der Einstelldrossel verringert die Durchflussmenge und
vermindert somit die Fördermenge.
Das untenstehende Diagramm (Abb. 8) zeigt Richtwerte für die Einstellung der Fördermenge.
Die Einstellung der Exzenterumdrehungen (Fördermenge des Geräts) erfolgt mittels Einstelldrossel, wobei der
Hydrauliköldurchfluss individuell an jedem Gerät vorgenommen werden muss. Falls die notwendige
Fördermenge nicht bekannt ist, können Sie für die meisten Hydraulikhämmer einen Bereich zwischen 0,5 und
1,0 cm³/min annehmen.
Verschlussschraube mit Cu-Dichtring wieder festziehen.
Die Funktionskontrolle erfolgt über die sichtbare Exzenterwelle (Abb. 6, Pos. 1). Mit Hilfe der somit ermittelbaren Umdrehungszahl
der Exzenterwelle bzw. Hubzahl des Förderkolbens können Sie die genaue Fördermenge errechnen.
Abb. 8:
Hinweis!
