10.2 Funktionsweise
Das Gerät wird mittels einer Bypassleitung an das Hydrauliksystem des Trägergerätes über die Druckleitung P angeschlossen. Dabei
wird das Hydrauliköl über einen Filter mit Blende (Abb. 10, Pos. 7) zum Hydromotor (Abb. 10, Pos. 6) geleitet, der einen kontinuierlichen
Antrieb gewährleistet. Über die Rücklaufleitung R wird das Hydrauliköl wieder dem Hydraulikkreislauf zugeführt. Damit die Drehzahl
des Hydromotors und somit die Hubzahl des Förderkolbens bzw. Fördermenge reguliert werden kann, ist die Öldurchflussmenge über
eine Einstelldrossel einstellbar. Der Hydromotor treibt eine Schneckenwelle (Abb. 10, Pos. 5) an, welche die Umdrehungen an die
Exzentereinheit (Abb. 10, Pos. 4) überträgt. Die Exzentrizität bewirkt den Saug- und Druckhub des Förderkolbens vom Pumpenelement
(Abb. 10, Pos. 3). Ein integriertes Rückschlagventil (Abb. 10, Pos. 2) verhindert ein Zurücksaugen des Schmierstoffes. Über den
Druckkanal D wird der Schmierstoff zu den verschiedenen Auslässen gefördert, die je nach Einbauort bzw. -lage offen oder
geschlossen sind. Als Vorratsbehälter für den Schmierstoff dienen verschiedene Kartuschentypen (Abb. 10, Pos. 1). Das eingebaute
Druckbegrenzungsventil ist auf 280 bar (Abb. 11, Pos. 6) voreingestellt.

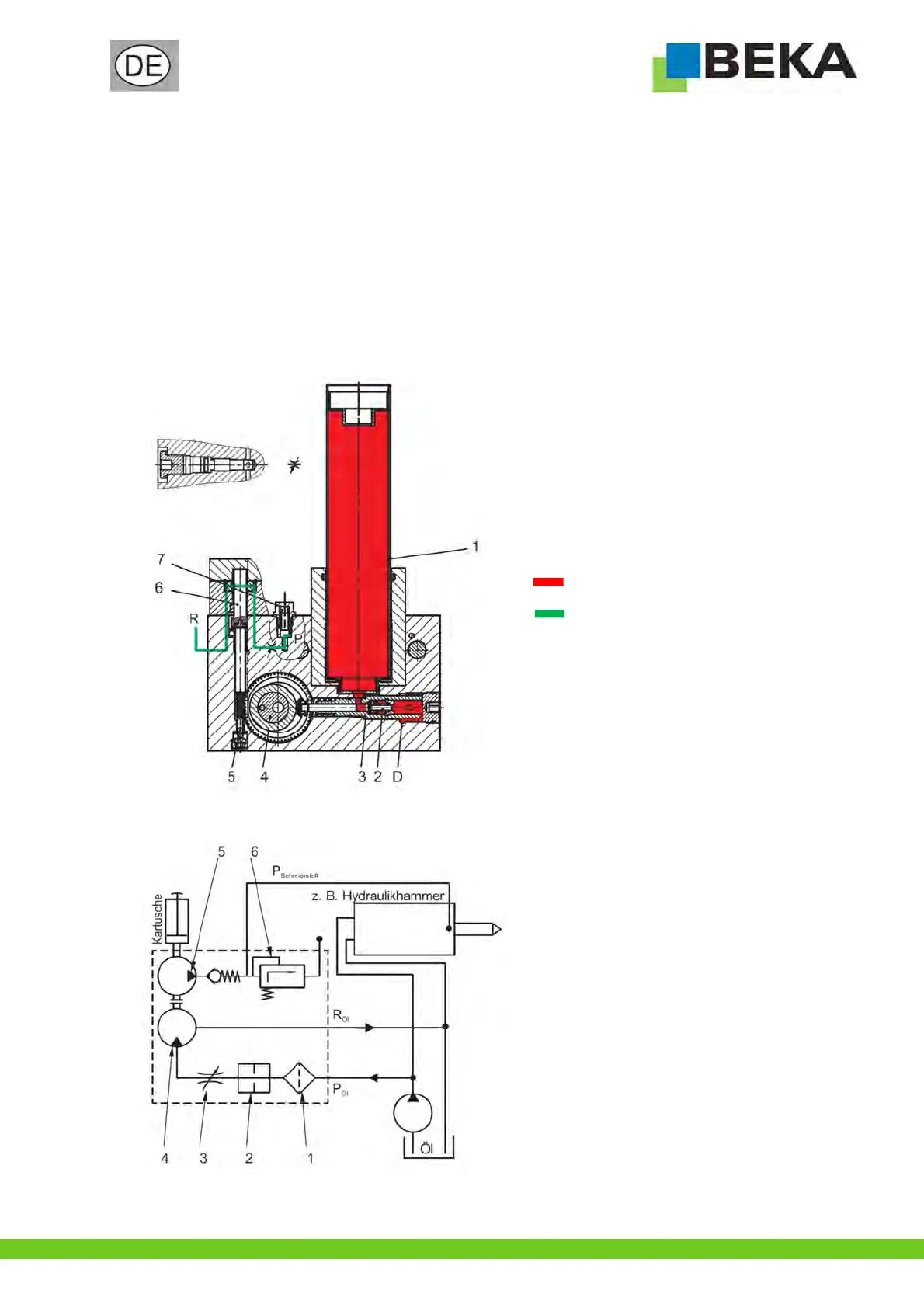

Abb. 10:
1 Kartusche
2 Rückschlagventil
3 Pumpenelement
4 Exzentereinheit
5 Schneckenwelle
6 Hydromotor
7 Filter mit Blende
Schmierstoffkreislauf
D Druckkanal
Hydraulikhammerkreislauf
P Hydraulik-Zulauf
R Hydraulik-Rücklauf
10.3 Hydraulikschaltbild
Abb. 11:
1 Filter
2 Blende
3 Einstelldrossel
4 Hydromotor
5 Pumpenelement
6 Druckbegrenzungsventil
Einstelldrossel
