11.5 Remplacement de l'élément de pompe
Pour remplacer l'élément de pompe, procéder comme suit :
Desserrer la vis de blocage (fig. 15, pos. 5) sur la face avant du carter de la pompe avec une clé Allen de 8 mm.
Visser l'outil d'extraction fourni (fig. 15, pos. 2) dans le filetage avant (fig. 15, pos. 4) de l'élément de pompe.
Retirer l'élément de pompe (fig. 15, pos. 1) du corps de la pompe à l'aide de l'outil d'extraction.
Visser l'outil d'extraction de l'ancien élément de pompe dans le nouvel élément de pompe.
La clavette (fig. 15, pos. 3) doit se trouver dans la rainure correspondante de l'élément de pompe.
Lors du montage du nouvel élément de pompe, veiller à ce qu'aucune saleté ne pénètre dans l'appareil.
Insérer l'élément de pompe dans le perçage du support de manière à ce que la clavette s'engage dans la rainure du carter de la
pompe.
Graisser légèrement le joint torique de la vis de blocage avant le montage.
L'élément de pompe doit à nouveau être fixé avec la nouvelle vis de blocage fournie.

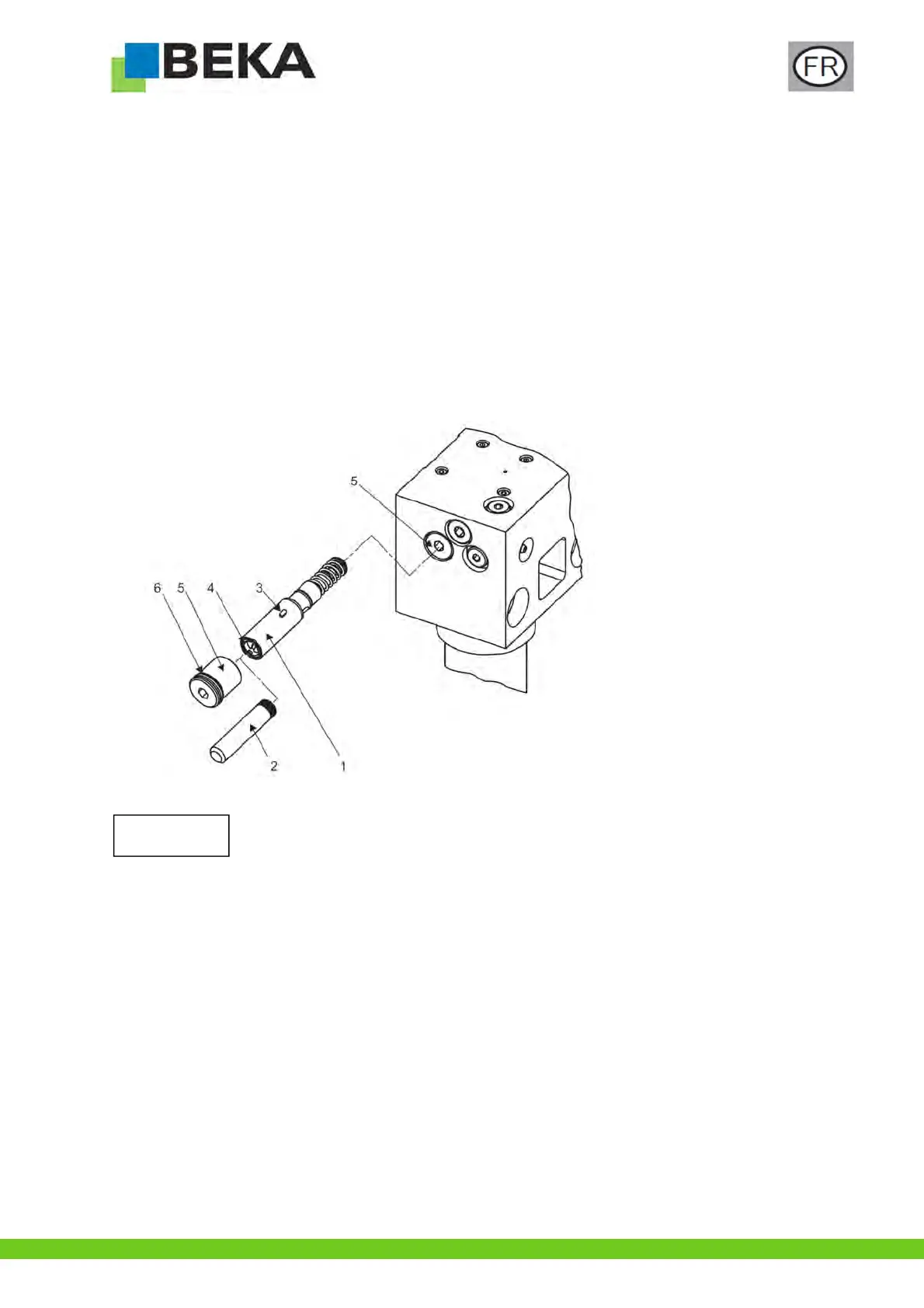

Fig. 15 :
1 Elément de pompe
2 Outil d'extraction
3 Clavette
4 Filetage
5 Vis de blocage
6 Joint torique
En cas d'utilisation de pâte de cuivre, l'élément de pompe doit être remplacé après env. 1 000 heures de
service, en raison des particules solides !
