Centrale per Sistemi di Sicurezza Base-2
ITALIANO
INSTALLAZIONE
Fissaggio meccanico
Centrale
Per l’installazione della Centrale, procedere come descritto di seguito.
1. Effettuare nel punto scelto i 4 fori per il fissaggio della Centrale.
2. Far passare i cavi di collegamenti attraverso l’asola [27], quindi fissare il conte-
nitore alla parete per mezzo di 4 tasselli (non inclusi) utilizzando i fori [25].
3. Eseguire i collegamenti sulle morsettiere [17].
4. Allacciare i cavi di alimentazione della rete elettrica (220V
~, ±10%, 50/
60Hz) alla morsettiera [30].
5. Alloggiare l’accumulatore interno nell’apposito spazio [28] e collegarlo per
mezzo dei cavetti [21] facendo attenzione a non invertirne le polarità.
G Per un’installazione a norme è indispensabile il collegamento di terra dell’appa-
recchiatura e deve essere previsto un idoneo dispositivo di sezionamento e di protezio-
ne dell’alimentazione di rete nell’impianto dell’edificio, in accordo alle norme
vigenti (legge 46/90), come, ad esempio, un interruttore magnetotermico bipolare.

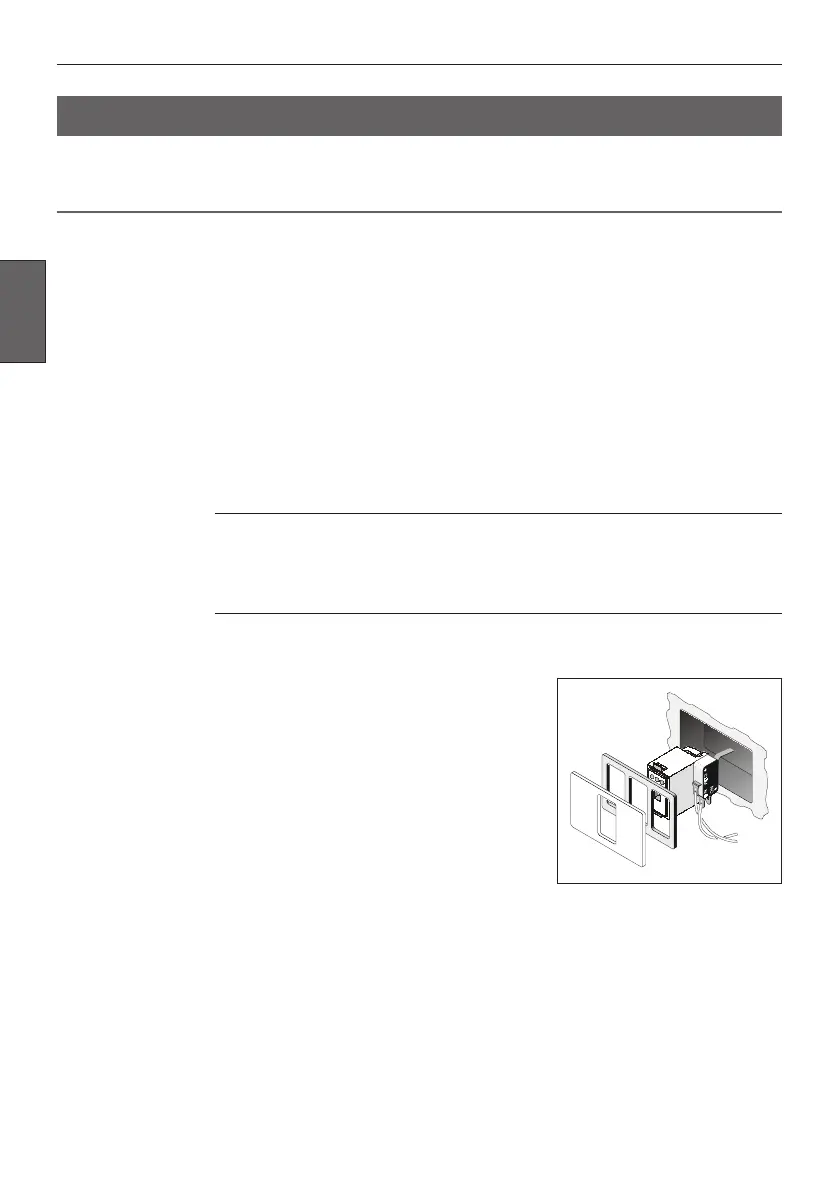

Inseritori
Gli Inseritori sono dotati di contenitori compa-
tibili con le maggiori linee per illuminotecnica
per cui possono essere installati come dei co-
muni interruttori o prese di corrente. Per un’in-
stallazione a norme, gli Inseritori posizionati in
zone non coperte dal sistema di sicurezza, de-
vono essere equipaggiati da dispositivi di
antisabotaggio (ad esempio, vedere figura a
lato).
Lettori di Prossimità
Per l’installazione dei Lettori di Prossimità, eseguire i passi successivi:
1. Se presente, rimuovere la vite [48].
2. Premere leggermente sul gancio [49] con un cacciavite per rimuovere il coperchio.
3. Fissare il fondo alla parete utilizzando i fori preformati [42]. Se è previsto
l’antistrappo, fissare anche il tassello [47].
4. Eseguire i collegamenti utilizzando il cavetto [45].
5. Effettuare la codifica del dispositivo per mezzo dei microinterruttori [32].
6. Riposizionare il coperchio fissandolo con la vite [48].
alla linea
antisabota
gg
io
