Centrale per Sistemi di Sicurezza Base-2
ITALIANO
Collegamenti
Inseritori e Lettori di Prossimità

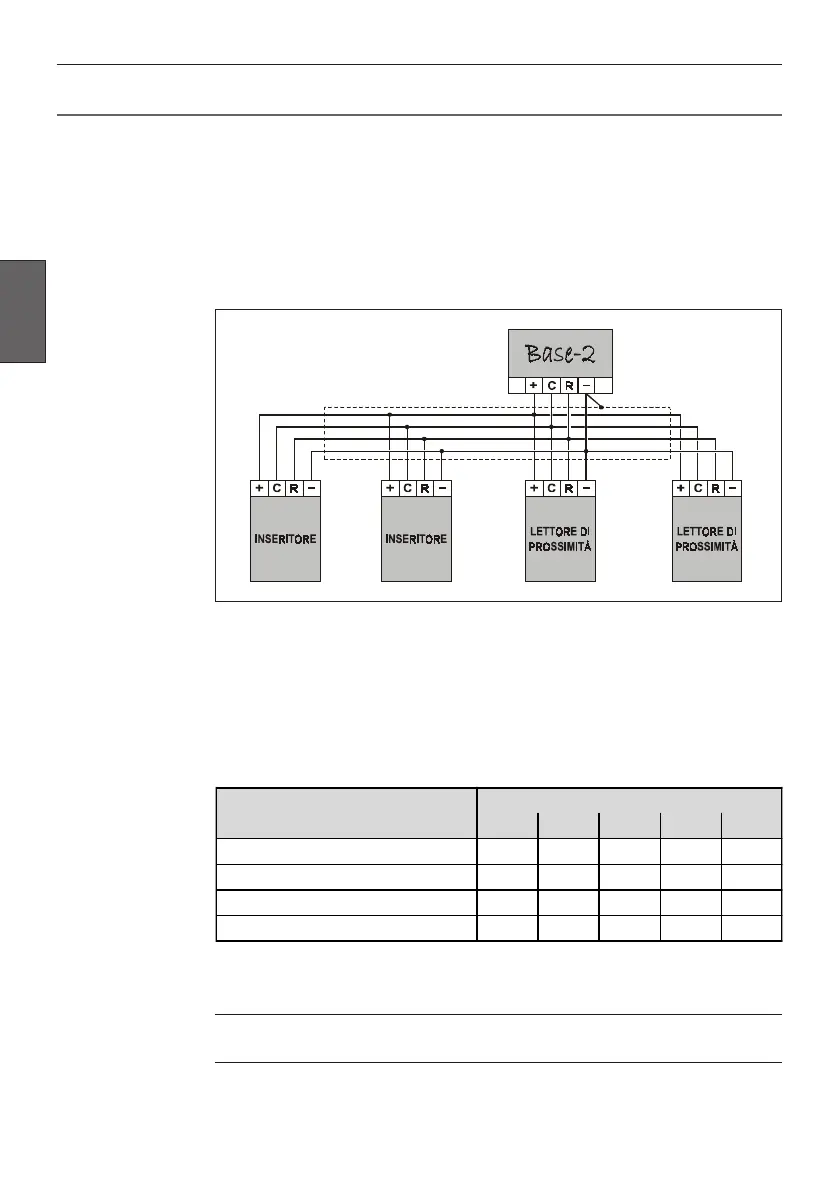

Su questa centrale possono essere utilizzati indifferentemente sia gli Inseritori
che i Lettori di Prossimità. Entrambi i dispositivi vanno collegati in parallelo sul
cavo a 4 fili che fa capo, in Centrale, ai morsetti [+], [C], [R] e [–]. Per i collega-
menti è consigliabile utilizzare il cavo schermato: la calza di quest’ultimo andrà
collegata al negativo della Centrale e soltanto ad un capo, così come mostrato
nello schema seguente.
Al Bus della Centrale Base-2, come già accennato, possono essere collegati fino
ad un massimo di 4 Dispositivi (Inseritori e/o Lettori di Prossimità).
Terminati i collegamenti degli Inseritori o dei Lettori di Prossimità, va effettuata
la Codifica degli stessi: questa procedura è utile per assegnare a ciascun Disposi-
tivo un indirizzo diverso.
Per effettuare la Codifica bisogna impostare i microinterruttori [32] facendo
riferimento a quanto riportato nella tabella successiva.
Ad esempio, per impostare l’indirizzo 03 è sufficente spostare solo il
microinterruttore n. 4 in posizione ON lasciando tutti gli altri in posizione OFF.
La Codifica dei dispositivi è necessaria solo nel caso l’impianto sia equipaggiato
con più di un Inseritore o Lettore di Prossimità
Codifica dei Dispositivi
INDIRIZZO
MICROINTERRUTTORI [32]
1 2 3 4 5
01 OFF OFF OFF OFF OFF
02 OFF OFF OFF OFF ON
03 OFF OFF OFF ON OFF
04 OFF OFF OFF ON ON
