13
Centrale per Sistemi di Sicurezza Base-2
ITALIANO
Sensori
Per collegare i Sensori utilizzare le due linee di ingresso facenti capo ai morsetti
[L1] e [L2]. Il modo di collegamento dipende dall’impostazione del micro-
interruttore n. 4 [12] come spiegato nel capitolo “PROGRAMMAZIONE”.

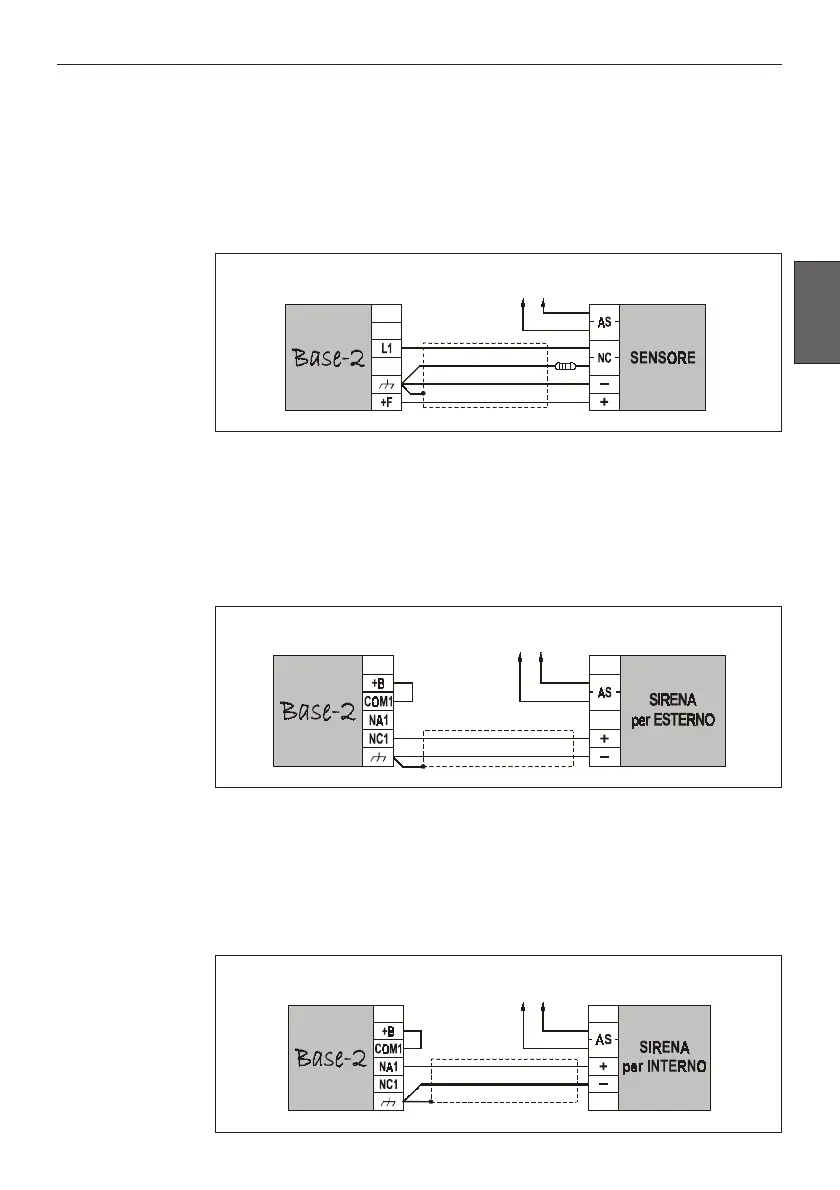

Nella figura seguente viene illustrato il collegamento di un Sensore su linea BI-
LANCIATA 10K. Nel caso di ingresso programmato come N.C., è sufficente
eliminare dal collegamento la resistenza da 10KΩ-¼W.
Sirena di Allarme
La Sirena di Allarme va collegata alla Centrale sfruttando i contatti liberi del Relè
1 facenti capo ai morsetti [NC1], [NA1] e [COM1]. La figura successiva illustra
un tipico esempio di collegamento di una sirena autoalimentata. Nello schema si
presuppone che la Sirena venga attivata nel momento in cui sul morsetto [+] della
stessa viene a mancare il positivo di alimentazione.
Sirena Interna
Per il collegamento della sirena interna vanno sfruttati i contatti liberi del Relè 2 che
fanno capo ai morsetti [NC2], [NA2] e [COM2] della Centrale. La figura succes-
siva illustra l’esempio di collegamento di una sirena per interno. Nello schema si
presuppone che la Sirena venga attivata nel momento in cui sul suo morsetto [+] sia
presente il positivo di alimentazione.
Alla linea
antisabotaggio
10K
Alla linea
antisabotaggio
Alla linea
antisabotaggio
