Centrale per Sistemi di Sicurezza Base-2
ITALIANO

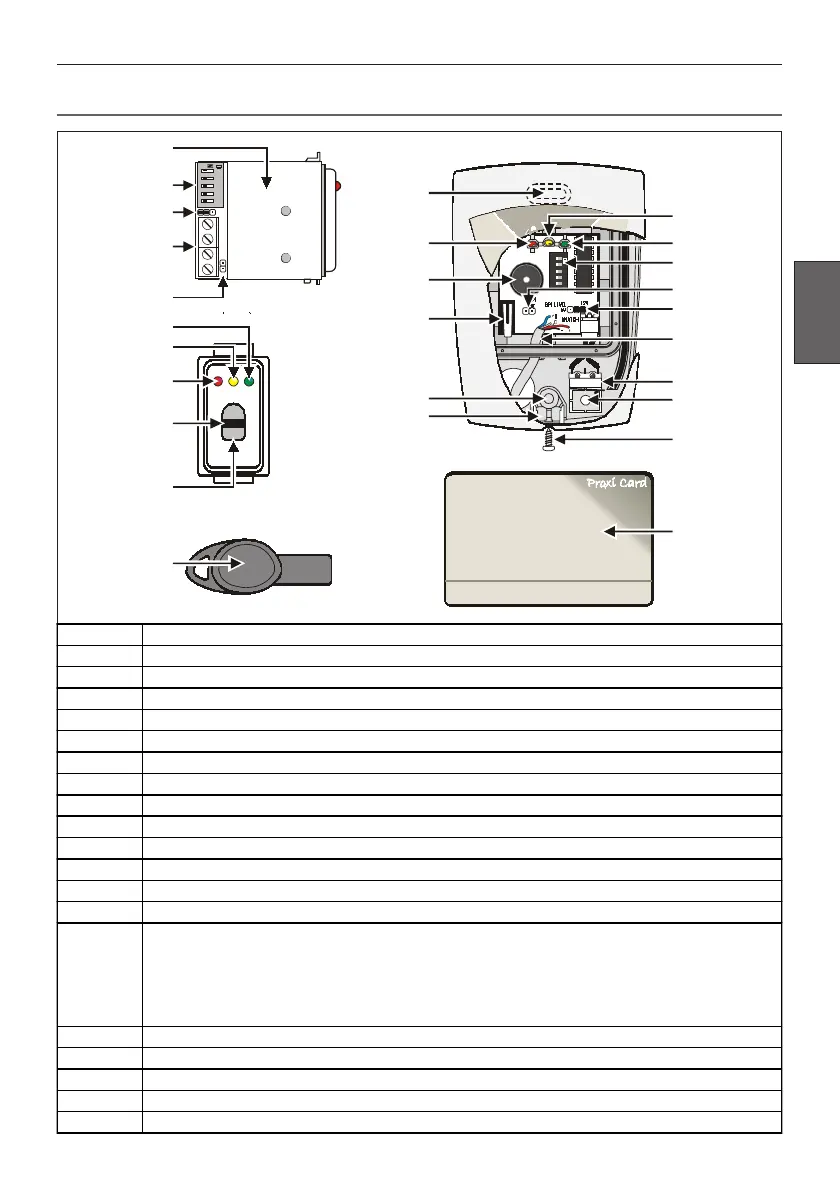

31 Inseritore a 5 microinterruttori
32 Microinterruttori per l'impostazione dell'indirizzo
33 Ponticello J1
34 Morsettiera di collegamento alla centrale
35 Ponticello J2
36 Spia LED verde (Vedi pagg. 20- 22)
37 S pia LED gialla (Vedi pagg. 20-22)
38 Spia LED rossa (Vedi pagg. 20-22)
39 Micropulsante Inseritore
40 Ap e rtura p er l' ins e rimento d e lle chiavi
41 C hiave Elettronica
42 Fori preformati per il fissaggio del fondo
43 Buzzer
44 Antiapertura
45
Cavetto di collegamento alla centrale:
Rosso  Al morsetto "+" (Positivo di Alimentazione)
Bianco  Al morsetto "C" (Chiamata)
Blu  Al morsetto "R " (Risposta)
Nero  Al morsetto "–" (Negativo di Alimentazione)
46 Alloggiamento protezione antistrappo (Opzionale)
47 Foro per tassello antistrappo
48 Vite di fissaggio del coperchio
49 Ga nc io di c hiusura
50 Tessera di Prossimità
Parti Inseritore e Lettore di Prossimità
12345
12345
32
35
36
37
38
40
31
33
39
32
35
44
45
46
33
34
37
36
42
47
48
49
42
38
43
41
50
