8. DISPLAY
A l’allumage la version de carte Htr est présentée puis la version FW X Y Z et en n l’état ou le code d’erreur.
Le code d’état ou d’erreur est toujours a ché sauf dans le menu de programmation ou en présence d’une erreur bloquante.
Sur les 2 premiers chi res s’a che le code d’état et d’erreur.
Sur le troisième chi re et sur la virgule sont exprimées des informations particulières:
8.1 CODE D’ETAT
Display ETAT
ONDULEUR activé
Signal d’arrêt activé
Signal frac activé
Photocellule engagée
En fonctionnement standard, sans erreur, la séquence réalisée doit toujours être 2 -> 3 à l’ouverture, 5
-> 6 à la fermeture.
: Inactif
:
:
:
Ouverture
Stop n de course ouverture
Stop ouverture
:
:
:
Fermeture
Stop n de course fermeture
Stop fermeture
: N/A
:
:
:
Stop pour cause d’intervention cellule photoélectrique
Ouverture pour cause d’intervention cellule photoélectrique
Pause intervention cellule photoélectrique
:
:
:
Stop pour cause d’intervention encodeur
Ouverture pour cause d’intervention encodeur
Pause intervention encodeur
:
:
Temps de fonctionnement max. en ouverture atteint
Temps de fonctionnement max. en fermeture atteint
7.4
J9

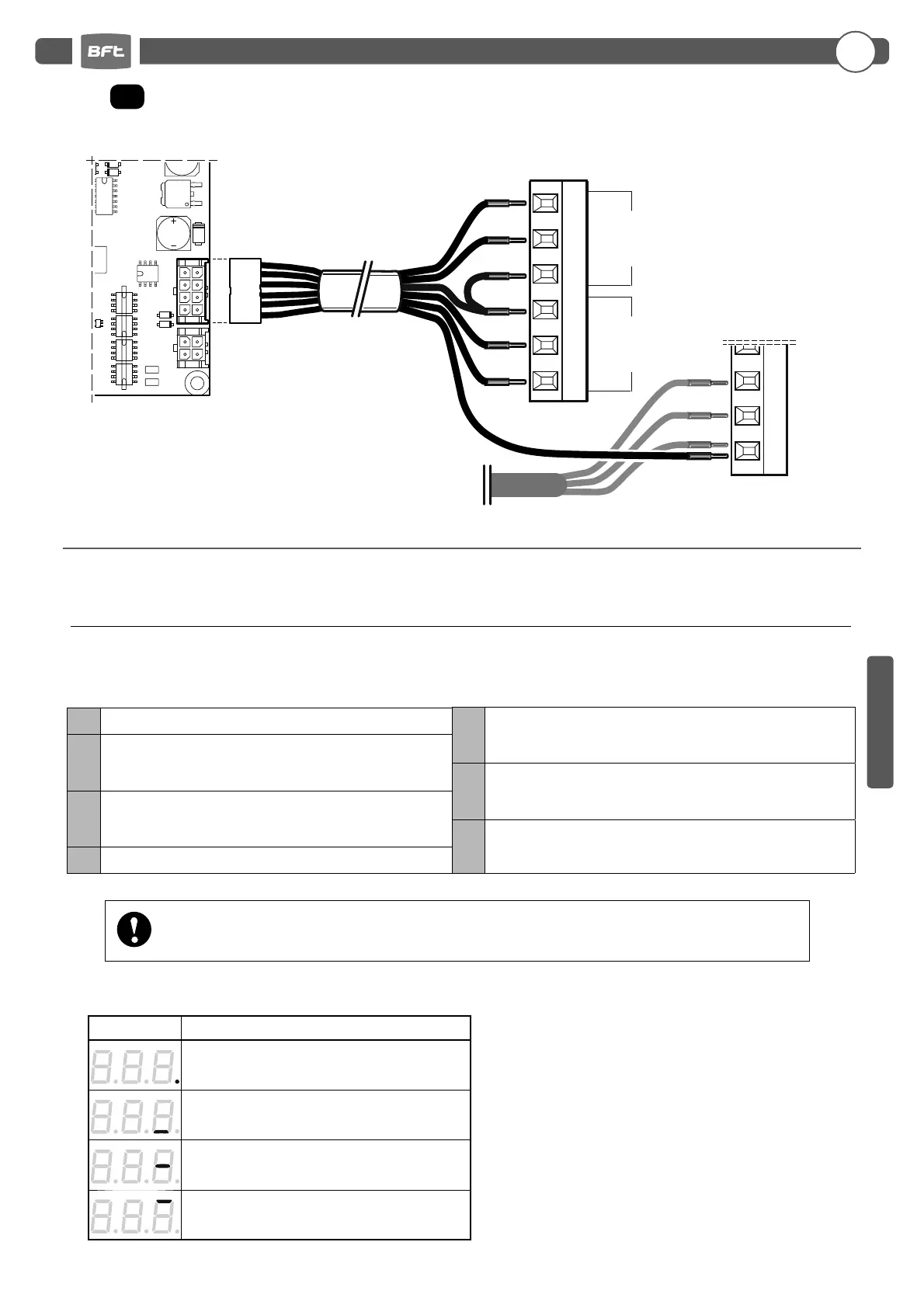

SIGNAUX ONDULEUR TYPE 2
BA
RS 485
GND
COM
FWD
REV
+V ENC
SIG. ENC
GND ENC
OUT
J9
J2
J6
ENCODER
CABLE
CENTRALE DE COMMANDE
(J9)
(J6)
B: Gris
A:
Rose
GND/COM: Vert
FWD: Jaune
REV:
Blanc
+V ENC: Marron
INVERTER TYPE 2 (J2)
