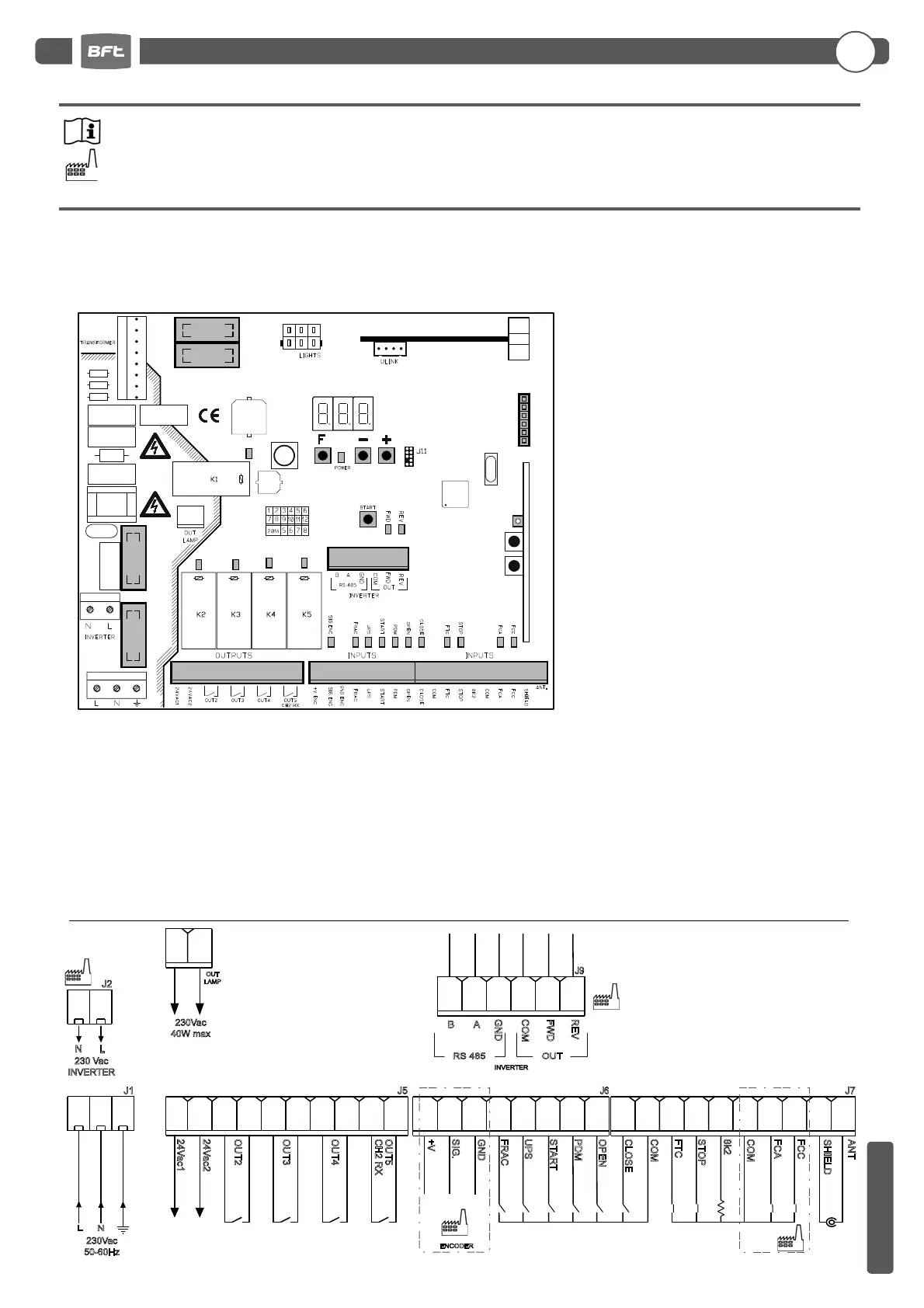

Central de mando
- 67 -
ES
La central de mando ha sido diseñada para controlar barreras automáticas.
1. INTRODUCCIÓN
- Lógica de control por microprocesador
- Pilotos que muestran el estado de las entradas
- Receptora radio 433,92MHz; 2 canales, 2048 códigos
- Módulo TCP/IP y RS485 (Opcional)
= Conexión eléctrica ya predispuesta en fábrica.
J1: Alimentación central de mando
J2: Alimentación inverter
J3: Conector Transformador
J4: Salida indicador parpadeante
J5: Alimentación accesorios/salida
J6: Encoder/entradas
J7: Entradas/antena
J8: Conector alimentador de luces
J9: Señales inverter
J10: Conector expansión
J12: Conector programador radio
DL: Pantalla 3 dígitos
START: Tecla de mando “START”
F1: Fusible transformador: 500 mA T (230 Vac) - 1 A T (115 Vac) 5x20 mm
F2: Fusible de línea: 4 A T (230 Vac) - 8 A T (115 Vac) 5x20 mm
F3, F4: Fusible baja tensión: 2 A T 5x20 mm
F, - , + : Pulsadores de programación
PR1, PR2: Pulsadores de programación receptor radio
2. CARACTERÍSTICAS PRINCIPALES
F
J10
J9
J6J5
J12
J8
J2
J3
J4
J1
F2
F1
F3
F4
J7
J11
K2 K3 K4 K5
PR2
K1
DL
PR1
ANT
SHIELD
START
PDM
OPEN
CLOSE
COM
FTC
STOP
8k2
COM
FCA
FCC
OUT2
OUT3
OUT4
OUT5
+V
SIG.
GND
ENCODER
INVERTER
CH2 RX
24Vac1
24Vac2
FRAC
UPS
J7
J6
FWD
REV
B A
GND
COM
J9
J5J1
RS 485 OUT
L N
J2
230Vac
50-60Hz
OUT
LAMP
230Vac
40W max
230 Vac
INVERTER
N L
- Pantalla 3 dígitos para el estado del sistema y programación
- Hasta 4 salidas con gurables
- Conector programador radio
- Calefactor incorporado para climas fríos (Termon)
ESPAÑOL
