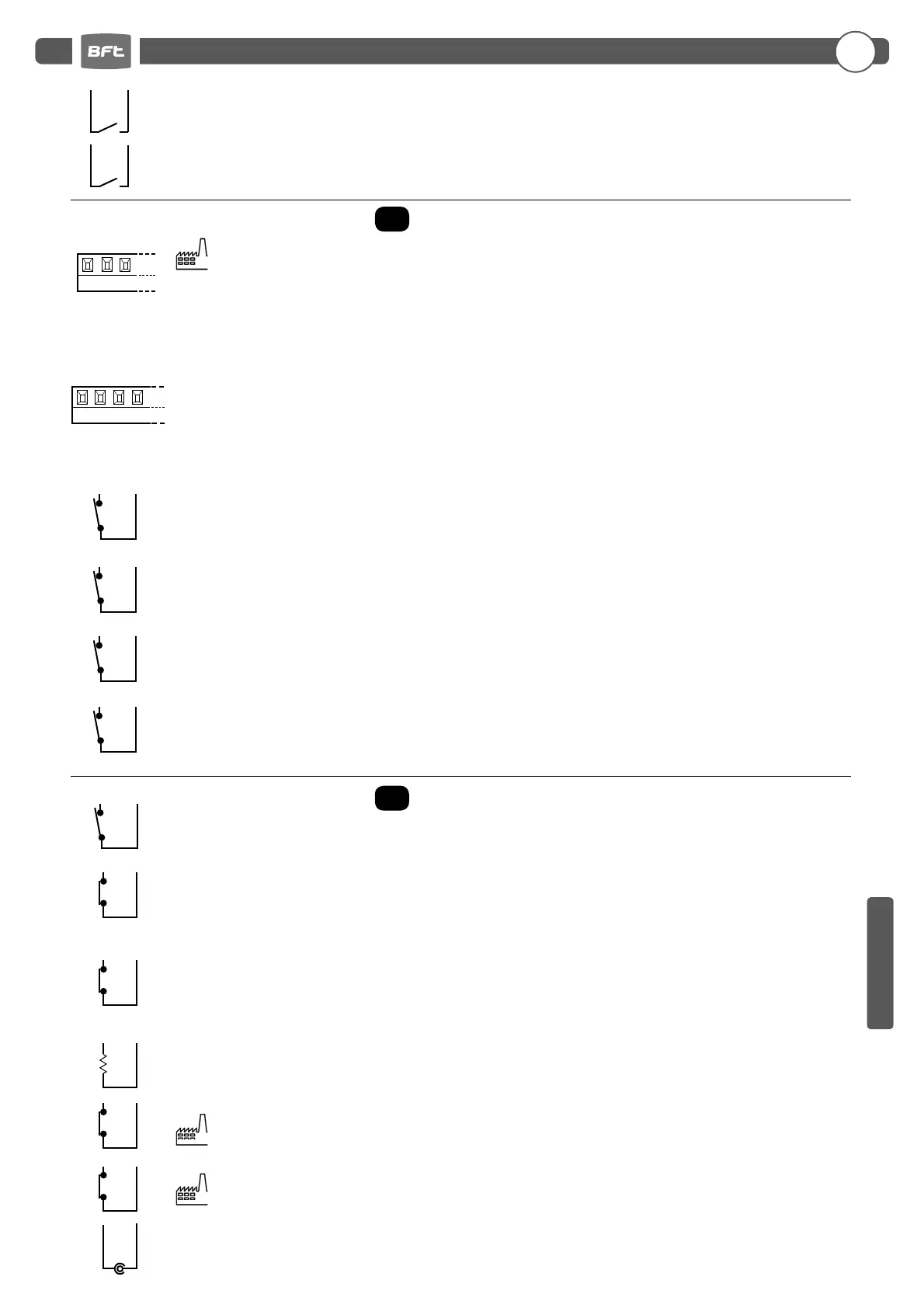

Steuerzentrale
- 53 -
DE
OUT4
OUT4
CH2
RX
OUT5
OUT5
6.4
J6
ENCODER/EINGÄNGE
6.5
J7
EINGÄNGE/ANTENNE
ENCODER
Wird schon verkabelt und abgenommen geliefert. Die Vorrichtung greift nur in der Schließphase ein, wenn die
Schranke gegen ein Hindernis stößt.
Das gewünschte Programm durch die Programmierung des Parameters -1. Ebene.
Der Endverschluss +V kann für die Speisung der zusätzlichen Sensoren verwendet werden
(16 Vdc nicht stabilisiert – max. 100 mA).
FRAC
Zusätzlicher N.C.-Sicherheitseingang.
Es ist möglich, den Bruch-Schrankensensor anzuschließen.
Wenn er aktiviert wird (geö net), stoppt er die Automatisierung sofort und ein folgender Start ruft immer eine erneute
Ö nung hervor.
UPS
Eingang Zustand UPS/Speisungsnetz.
u verwenden mit UPS mit eigenem Signalausgang (Kontakt geschlossen bei aktiver UPS).
Die zentrale Steuereinheit weist auch ein internes Erfassungssystem der Wellenform auf, die Anwendung dieses Ein-
gangs mit UPS-Systemen mit Rechteckschwingung nicht fordert.
START
Eingang N.O., der die Steuerung der Automatisierung gemäß der Logik Ö nen- Stop-Schließen-Ö nen ermöglicht.
PDM
Programmierbarer Eingang -3. Ebene.
Es besteht die Möglichkeit das Signal in einem kon gurierten Ausgang zu wiederholen, damit ein Leistungskontakt
vorliegt.
OPEN
N.O.-Eingang nur Ö nen.
Bei der Steuerung dieses Eingangs führt die Automation das Ö nungsmanöver und eventuell auch das automatische
Schließen durch, sobald der Eingang frei ist. Eventuelle Tages- oder Wochenuhren oder -Timer anschließen.
SIG.
GND
+ V
FTC
COM
STOP
COM
FCA
COM
FCC
COM
START
COM
PDM
COM
OPEN
COM
CLOSE
COM
UPS
+V
BRAUN
BRAUN
SCHWARZ
SCHWARZ
BLAUE
BLAUE
SHIELD
ANT
CLOSE
N.O.-Eingang für Schließen. Erlaubt das Schließen der Automation nur dann, wenn die Sicherheitsvorrichtungen
nicht angesprochen haben. Betriebsart programmierbar über den Parameter -1. Ebene.
FTC
Sicherheitseingang N.O. (Photozellen).
Das gewünschte Programm über die Programmierung des Parameters -1.
Ebene eingeben. It triggers only in the closing phase; it never triggers in opening.
STOP
N.C.-Sicherheitseingang. Bei Aktivierung dieses Eingangs wird die Automation sofort angehalten und ein darau olgen-
der Start bewirkt immer das Ö nen. Während der Pausenzeit (Trimmer PAUSE) unterbricht eine Stopp-Steuerung das
Schließen und das Tor bleibt in Erwartung weiterer Steuerungen geö net. Anmerkung: An diesen Eingang ist bereits
in Serie der Mikroschalter der Tür angeschlossen.
8k2
Analogischer Eingang für Mehrfachfunktionen. Für TERMON siehe Abschnitt 9.3.
FCA
N.C.-Eingang Hubende beim Ö nen. Beendet beim Ansprechen den Ö nungshub.
FCC
N.C.-Eingang Hubende beim Schließen. Beendet beim Ansprechen den Schließhub.
ANTENNE
Antennenverbindung für integrierten Empfänger
8k2
COM
GND
FRAC
+ V
OUT4
Programmierbarer, potentialfreier Relaisausgang 500mA max, 24Vac/dc (Parameter - 2. Ebene)
OUT5/CH2 RX
Programmierbarer N.O.-Ausgang des 2. integrierten Funkempfängerkanals (Parameter - 2. Ebene)
DEUTSCH
