IT
Centrale di comando
- 4 -

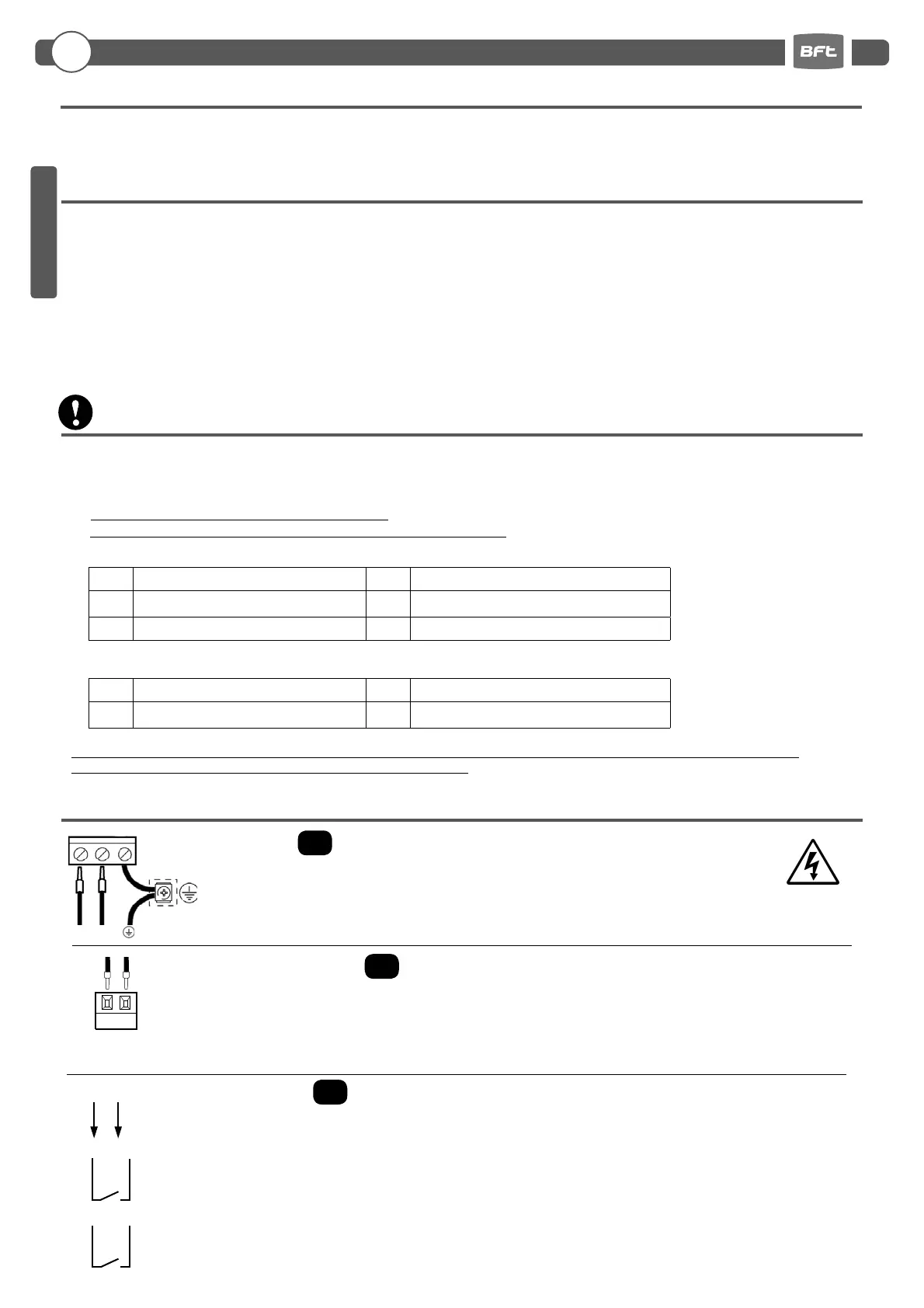

3. CARATTERISTICHE TECNICHE
- Alimentazione..........................................230Vac ±10%, 50/60Hz (a richiesta115Vac)
- Uscita lampeggiante..............................................................................230Vac; 40W max
- Uscita accessori.............................................................................................24Vac; 1A max
A nché si raggiunga il grado di sicurezza richiesto dalla normativa vigente, leggere attentamente le seguenti prescrizioni.
1) Realizzare tutti i collegamenti in morsettiera leggendo attentamente le indicazioni riportate in questo manuale ed osservando le
norme generali e di buona tecnica che regolano l’esecuzione degli impianti elettrici.
2) Predisporre a monte dell’installazione un interruttore magnetotermico omnipolare con distanza di apertura dei contatti di min. 3 mm.
3) Installare, ove non sia previsto, un interruttore di erenziale con soglia 30 mA.
4) Veri care l’e cacia dell’impianto di messa a terra e collegare a questa tutte le parti dell’automazione provviste di morsetto o cavo di terra.
5) Prevedere la presenza di almeno un dispositivo di segnalazione esterna, di tipo semaforico o lampeggiante, a ancato da un cartello
segnaletico di pericolo o di avviso.
6) Applicare tutti i dispositivi di sicurezza richiesti dalla tipologia dell’installazione considerando i rischi che essa può causare.
7) Separare nelle canalizzazioni le linee di potenza (sez. min. 1,5 mm
2
) da quelle di segnale in bassa tensione (sez. min. 0,5 mm
2
).
4. SICUREZZA DELL’INSTALLAZIONE
5. OPERAZIONI PRELIMINARI
Alimentazione a 230Vac 50/60Hz.
Collegare la fase ed il neutro come riportato in serigra a. Utilizzare un cavo tipo H07RN-F 2x1,5+T min.
Collegare il conduttore giallo/verde della rete di alimentazione al morsetto di terra dell’apparecchio.
6.1
J1
ALIMENTAZIONE CENTRALE DI COMANDO
6.2
J4
USCITA LAMPEGGIANTE
OUT
LAMP
LN
Uscita 230Vac, 40W max.
6. COLLEGAMENTI E FUNZIONALITA’ DI INGRESSI E USCITE
OUT24
Uscita 24Vac, 1A MAX
OUT2
Uscita programmabile di relé a contatto pulito 500mA max, 24Vac/dc (parametro - 2°liv)
OUT3
Uscita programmabile di relé a contatto pulito 500mA max, 24Vac/dc (parametro - 2°liv)
6.3
J5
ALIMENTAZIONE ACCESSORI/USCITE
OUT2
OUT2
OUT3
OUT3
24 Vac
Prima di dare un comando all’automazione veri care di aver selezionato correttamente il tipo di barriera/barra nel modo seguente:
- Per selezionare la barriera collegata tenere premuti i tasti F e + per 5 secondi.
- Selezionare il tipo di barriera/barra utilizzando i pulsanti +/-.
- Per confermare premere i tasti F e +.
- Selezionare esclusivamente la barriera/barra in uso.
In funzione del tipo di INVERTER, verranno presentate le seguenti scelte:
MAXIMA ULTRA 35 / MAXIMA ULTRA 68
MAXIMA ULTRA 36
La Ditta non è responsabile per danni arrecati a persone, animali o cose dovuti ad errata selezione del tipo di barriera/barra.
L’errata selezione del tipo di barriera/barra fa decadere la garanzia.
MAXIMA ULTRA 68 (selezione automatica)
Barra ATM 90° (solo ULTRA 35)
MAXIMA ULTRA 35 (selezione automatica)
Barra ATM 180° (solo ULTRA 35)
Barra Carbon (solo ULTRA 35)
MAXIMA ULTRA 36 (selezione automatica)
Barra ARTICOLATA
Barra Carbon
Xtreme DD4 (fail safe)
ITALIANO
