Central de mando
- 71 -
ES
8. DISPLAY
Cuando se enciende se presenta la versión cha «Htr», luego la versión FW X.Y.Z. y, por último, el estado o el código de error.
El código de estado o de error se visualiza siempre excepto en el menú de programación o en caso de un error bloqueante.
En los 2 primeros dígitos se visualiza el código de estado y de error.
En el tercer dígito y en la coma, se expresa información especial:
8.1 CÓDIGO DE ESTADO
Display STATUS
UPS activo
Señal de stop activa
Señal frac activa
Fotocélula cubierta
En funcionamiento estándar, sin errores, la secuencia realizada debe ser siempre 2 -> 3 en fase de
apertura, 5 -> 6 en fase de cierre.
: Inactivo
:
:
:
Abertura
Stop nal de carrera de abertura
Stop apertura
:
:
:
Cierre
Stop nal de carrera cierre
Stop cierre
: N/A
:
:
:
Stop por actuación fotocélula
Abertura por actuación fotocélula
Pausa actuación fotocélula
:
:
:
Stop por actuación encoder
Abertura por actuación encoder
Pausa actuación encoder
:
:
Alcanzado tiempo de trabajo máximo en apertura
Alcanzado tiempo de trabajo máximo en cierre

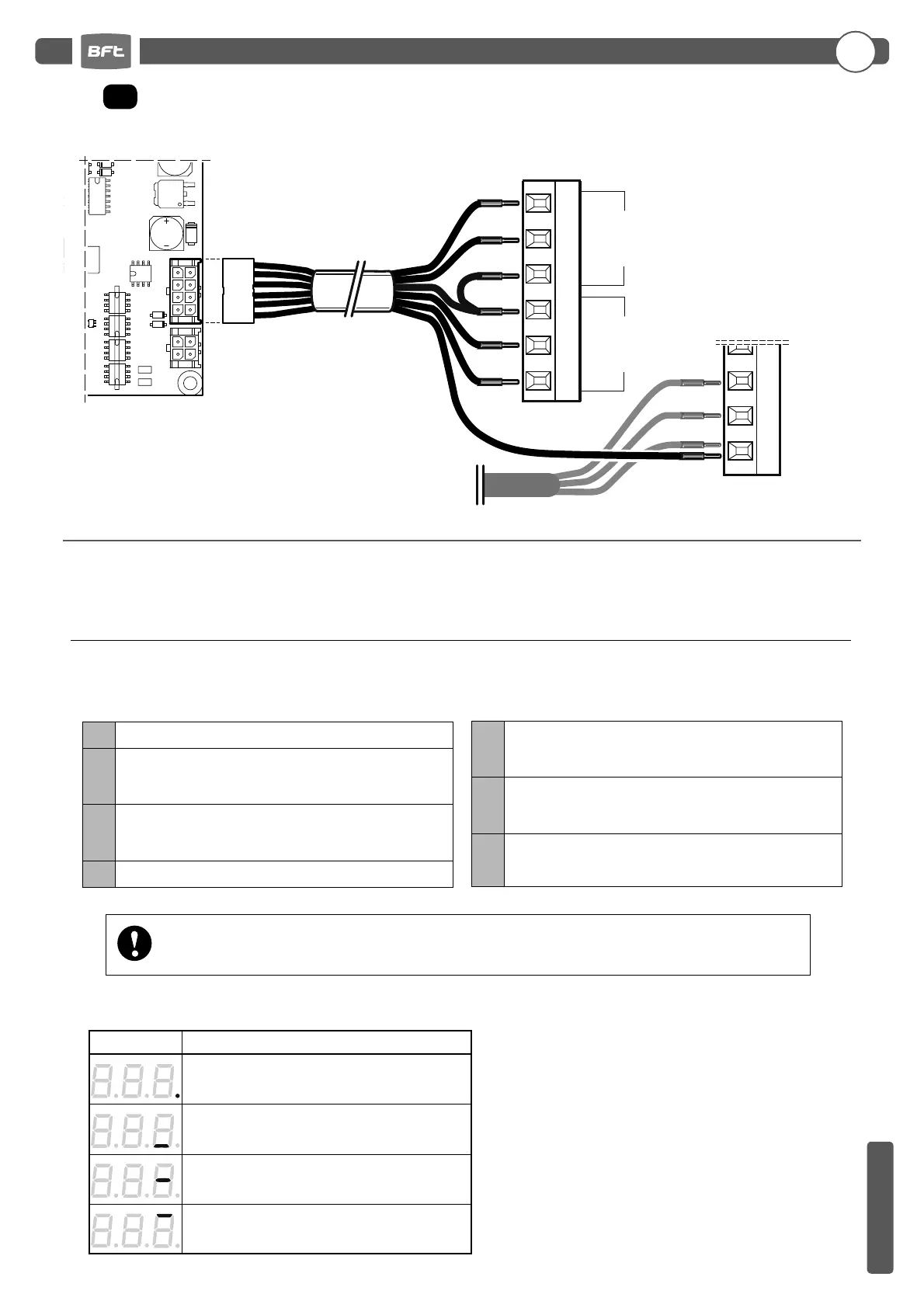

7.4
J9
SEÑALES INVERTER TIPO 2
BA
RS 485
GND
COM
FWD
REV
+V ENC
SIG. ENC
GND ENC
OUT
J9
J2
J6
ENCODER
CABLE
CENTRAL DE MANDO
(J9)
(J6)
B: Gris
A:
Rosa
GND/COM: Verde
FWD: Amarillo
REV:
Blanca
+V ENC: Castaña
INVERTER TIPO 2 (J2)
ESPAÑOL
