IT
Centrale di comando
- 7 -
7.4
J9

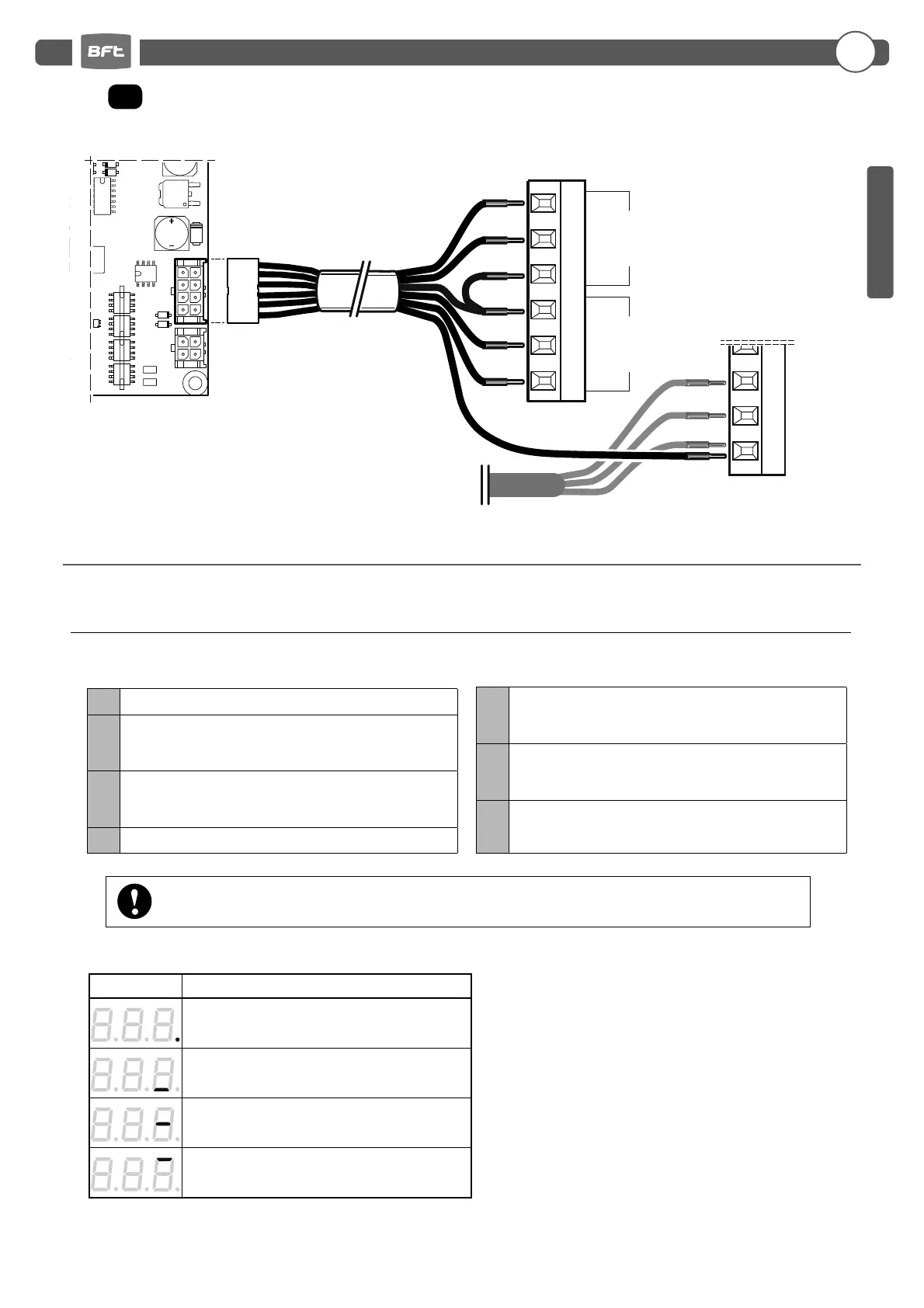

SEGNALI INVERTER TIPO 2
8. DISPLAY
All’accensione viene presentata la versione scheda “Htr”, poi la versione FW X.Y.Z. e, in ne, lo stato o il codice di errore.
Il codice di stato o di errore viene sempre visualizzato tranne nel menù di programmazione o in presenza di un errore bloccante.
Sui primi 2 digit è visualizzato il codice di stato e di errore.
Sul terzo digit e sulla virgola vengono espresse informazioni particolari:
8.1 CODICE DI STATO
: Inattivo
:
:
:
Apertura
Stop necorsa apertura
Stop apertura
:
:
:
Chiusura
Stop necorsa chiusura
Stop chiusura
: N/A
:
:
:
Stop per intervento fotocellula
Apertura per intervento fotocellula
Pausa intervento fotocellula
:
:
:
Stop per intervento encoder
Apertura per intervento encoder
Pausa intervento encoder
:
:
Raggiunto tempo di lavoro massimo in apertura
Raggiunto tempo di lavoro massimo in chiusura
Display STATO
UPS attivo
Segnale di STOP attivo
Segnale FRAC attivo
Fotocellula impegnata
In funzionamento standard, senza errori, la sequenza realizzata deve essere sempre 2
-> 3 in apertura,
5
-> 6 in chiusura.
BA
RS 485
GND
COM
FWD
REV
+V ENC
SIG. ENC
GND ENC
OUT
J9
J2
J6
ENCODER
CABLE
CENTRALE DI COMANDO
(J9)
(J6)
B: Grigio
A:
Rosa
GND/COM: Verde
FWD: Giallo
REV:
Bianco
+V ENC: Marrone
INVERTER TIPO 2 (J2)
