Central de mando
- 69 -
ES
OUT4
OUT4
CH2
RX
OUT5
OUT5

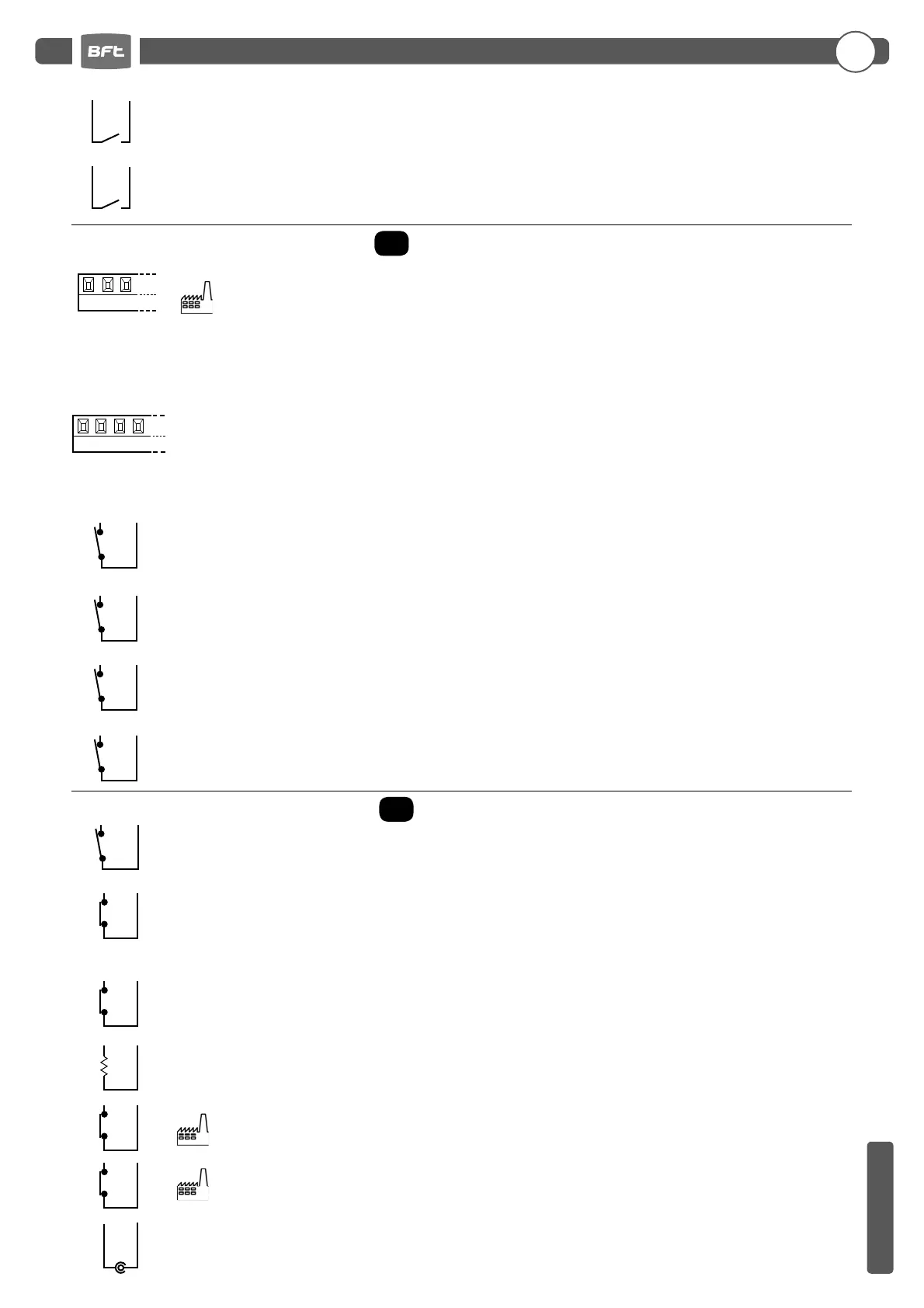

6.4
J6
ENCODER/ENTRADAS
6.5
J7
ENTRADAS/ANTENA
ENCODER
Se entrega cableado y probado. El dispositivo interviene solo en la fase de cierre cuando el mástil golpea un
obstáculo.
Seleccionar el programa deseado mediante la programación del parámetro EC-1°niv.
El terminal +V puede utilizarse para alimentar los sensores suplementarios (16 Vdc no estabilizada-100 mA máx.)
FRAC
Entrada adicional N.C. de seguridad.
Es posible conectar el sensor del mástil abatible para impactos
Cuando se activa (abierto) detiene de inmediato el automatismo y un arranque sucesivo provoca siempre una apertura.
UPS
Entrada estado UPS/red de alimentación.
Para utilizar con UPS con salida de señalización especí ca (contacto cerrado en caso de UPS activo)
La central también tiene un sistema interior de detección de la forma de onda que no requiere el uso de esta entrada
con sistemas UPS en forma de onda cuadrada.
START
Entrada N.O. que permite mandar la automatización según la lógica abre, stop, cierra, abre.
PDM
Entrada programable-3er nivel.
Es posible replicar la señal en una salida con gurada a n de tener un contacto de potencia
OPEN
Entrada N.O. sólo de abertura.
Manteniendo controlada esta entrada el automatismo efectuará la maniobra de apertura y efectuará el eventual reen-
ganche automático sólo cuando se haya liberado la entrada. Conectar aquí eventuales relojes o timer diarios o semanales.
SIG.
GND
+ V
FTC
COM
STOP
COM
FCA
COM
FCC
COM
START
COM
PDM
COM
OPEN
COM
CLOSE
COM
UPS
+V
CASTAÑA
CASTAÑA
NEGRO
NEGRO
AZUL
AZUL
SHIELD
ANT
CLOSE
Entrada N.O. de cierre. Permite cerrar el automatismo sólo si los dispositivos de seguridad no están ocupados.
Modalidad de funcionamiento programable mediante el parámetro -1er nivel.
FTC
Entrada N.C. de seguridad (fotocélula). Ingresar el programa deseado mediante la programación del parámetro -1er
nivel. El dispositivo interviene solo en la fase de cierre, nunca interviene en la fase de apertura.
STOP
Entrada N.C. de seguridad. Cuando se activa detiene inmediatamente la automatización y un sucesivo start provoca
siempre una re-apertura. Durante el tiempo de pausa (trimmer PAUSE) un mando de Stop elimina el re-cierre automático
dejando la barrera abierta a la espera de mandos.
N.B.: Con esta entrada ya está conectado de serie el microinterruptor de la puerta
8k2
Entrada analógica para funciones múltiples. Para TERMON véase el apartado 9.3.
FCA
Entrada N.C. de nal de carrera en apertura. Cuando se activa termina la carrera de apertura.
FCC
Entrada N.C. de nal de carrera en cierre. Cuando se activa termina la carrera de cierre.
ANTENNA
Conexión antena para receptor integrado
8k2
COM
GND
FRAC
+ V
OUT4
Salida programable de relé con contacto limpio 500mA máx., 24Vca/cc (parámetro - 2° nivel)
OUT5/CH2 RX
Salida programable N.A. del 2° canal receptor radio integrado (parámetro - 2°nivel)
ESPAÑOL
