Steuerzentrale
- 51 -
DE
Die zentrale Steuereinheit wurde entwickelt, um automatische Schranken zu überwachen.
1. EINLEITUNG
- Mikroprozessorgesteuerte Logik
- Led zur Anzeige des Status der Eingänge
- Steckfunkempfänger 433,92MHz 2 Kanäle, 2048 codes
- Modul TCP/IP und RS485 (Extra)
= Stromanschlüsse schon werkseitig vorgerüstet

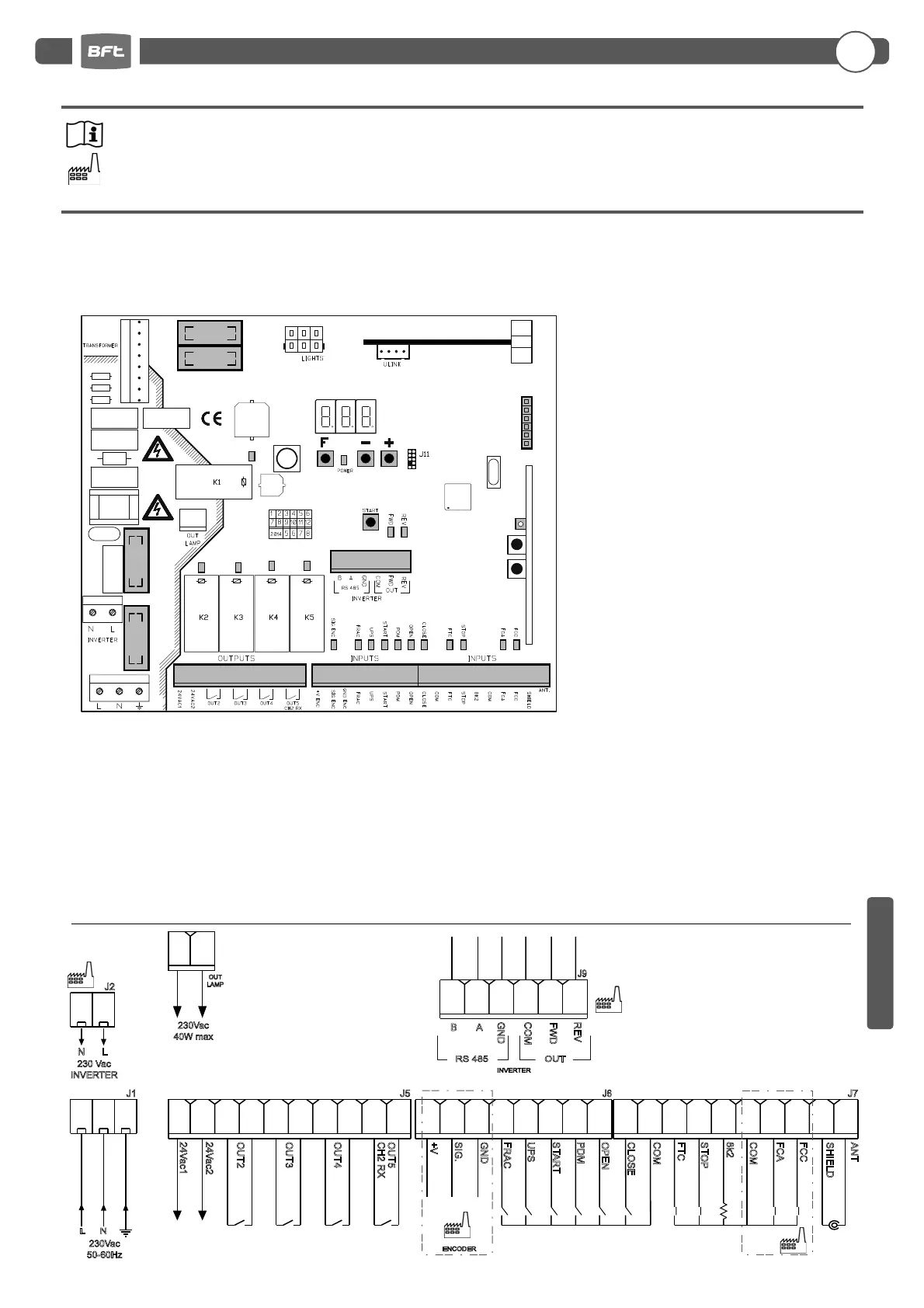

J1: Stromspeisung zentrale Steuereinheit
J2: Speisung Inverter
J3: Stecker Transformator
J4: Ausgang blinkend
J5: Stromspeisung Zubehörteile/Ausgänge
J6: Encoder/Eingänge
J7: Eingänge/Antenne
J8: Stecker Netzteil Lichter
J9: Signale Inverter
J10: Stecker Expansion
J12: Stecker Funkprogrammiereinheit
DL: 3-Digit-Display
START: Steuertaste „START“
F1: Sicherung Transformator: 500 mA T (230Vac) - 1 A T (115Vac) 5x20mm
F2: Liniensicherung: 4 A T (230Vac) - 8 A T (115Vac) 5x20mm
F3, F4: Sicherung Niederspannung: 2 A T 5x20mm
F, - , + : Programmierungsdruckknöpfe
PR1, PR2: Programmierungsknöpfe Funkempfänger
2. HAUPTEIGENSCHAFTEN
F
J10
J9
J6J5
J12
J8
J2
J3
J4
J1
F2
F1
F3
F4
J7
J11
K2 K3 K4 K5
PR2
K1
DL
PR1
ANT
SHIELD
START
PDM
OPEN
CLOSE
COM
FTC
STOP
8k2
COM
FCA
FCC
OUT2
OUT3
OUT4
OUT5
+V
SIG.
GND
ENCODER
INVERTER
CH2 RX
24Vac1
24Vac2
FRAC
UPS
J7
J6
FWD
REV
B A
GND
COM
J9
J5J1
RS 485 OUT
L N
J2
230Vac
50-60Hz
OUT
LAMP
230Vac
40W max
230 Vac
INVERTER
N L
- 3-Digit-Display für den Zustand des Systems und Programmierung
- Bis zu 4 kon gurierbare Ausgänge
- Stecker Funkprogrammiereinheit
- Integrierte Heizung für kalte Klimagebiete (Termon)
DEUTSCH
