Deutsch
59
1. Lösen Sie die Kontermutter und stellen einen Abstand von ca. 22,5 mm zwischen der
Vorderseite der Gewindedornaufnahme und der Antriebsklinge ein.
2. Montieren Sie den Dorn und optimieren wenn nötig die Position der Gewindedornaufnahme:
• Achten Sie hierbei auf eine leichte Montage und Demontage des Gewindedornes
• Hierbei sollte das axiale, mechanische Spiel zwischen Antriebsklinge und Gewindedornschlitz
so gering wie möglich sein.
3. Sichern Sie diese Position mittels Kontermutter mit einem Drehmoment von 10 Nm.
DER AKKU MUSS ENTFERNT WERDEN, WENN SIE DIE AUSWECHSELTEILE TAUSCHEN:
BITTE BEACHTEN SIE, DASS DER GEWINDEDORN 1 ZUM AUF- UND ABSPINDELN
ROTIERT. VERMEIDEN SIE DESHALB DEN KONTAKT ZUM GEWINDEDORN.

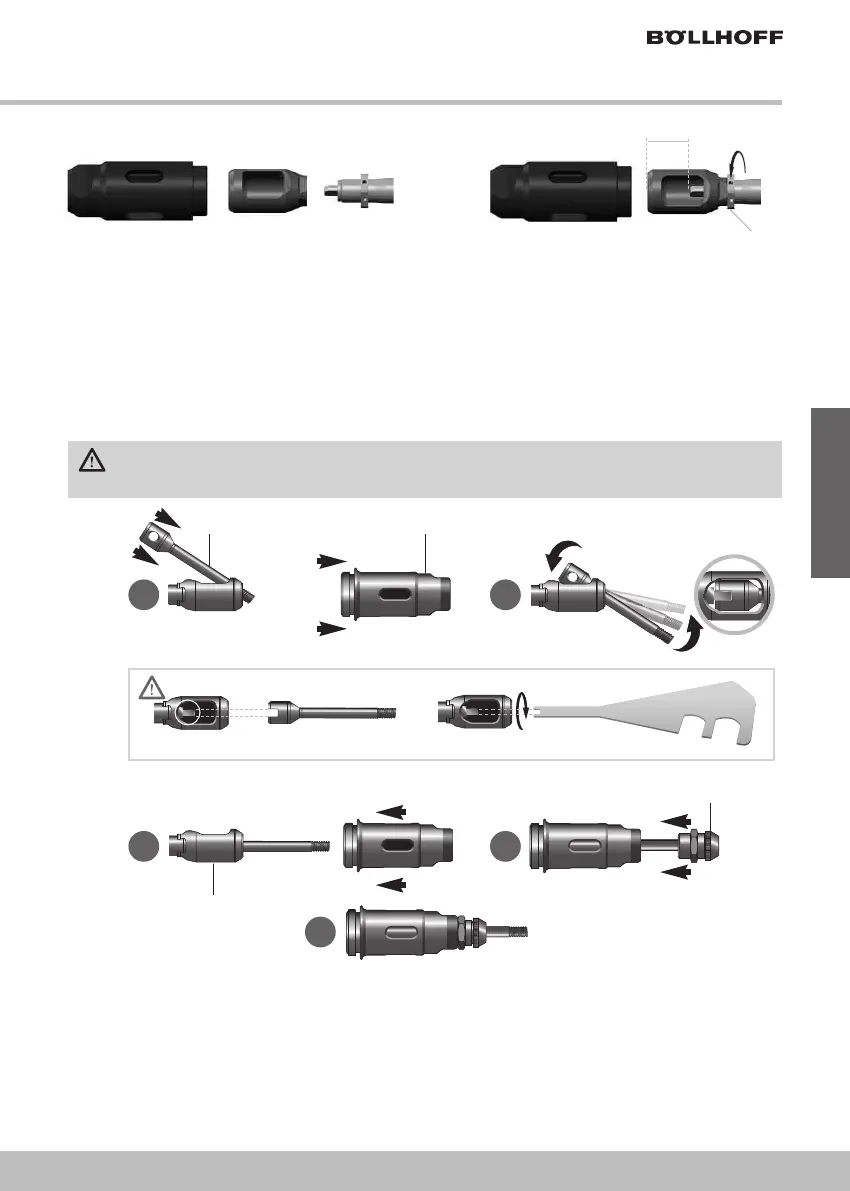

Abbildung 3 - Gewindedornaufnahme und Mundstückhalter für Blindnietschraube oder einer Nietkraft >22 kN (M8 & M10)
(22,0 —> 24,0 mm)
Kraft: 10 Nm
<>
OK
OK
• Achten Sie bei der Befestigung des neuen Gewindedorns ! darauf, dass Sie die Nut am hinteren
Ende des Gewindedorns passend zum Schrauberklinge ausrichten (siehe Abbildung 4).
WICHTIG: Zwischen Gewindedornaufnahme und Gewindedorn muss Fett aufgetragen werden.
• Setzen Sie den Mundstückhalter
" wieder ein.
• Ziehen Sie den Mundstückhalter
" mit 15 Nm fest.
• Schrauben Sie das Mundstück
$ in den Mundstückhalter und kontern Sie dieses mittels
Kontermutter.
! "
#
$
OK
Gewindedorn Mundstückhalter
Gewindedornaufnahme
Mundstück
Abbildung 4 – Ausrichtung des Gewindedorns
A
C D
E
B
