Bollhoff RIVKLE B2007 - Batteriewechsel; Einsetzen des Akkus; Geräteausrüstung mit Böllhoff RIVKLE Standard-Gewindedornen; Vorbereitungen für den Gebrauch

Deutsch
58

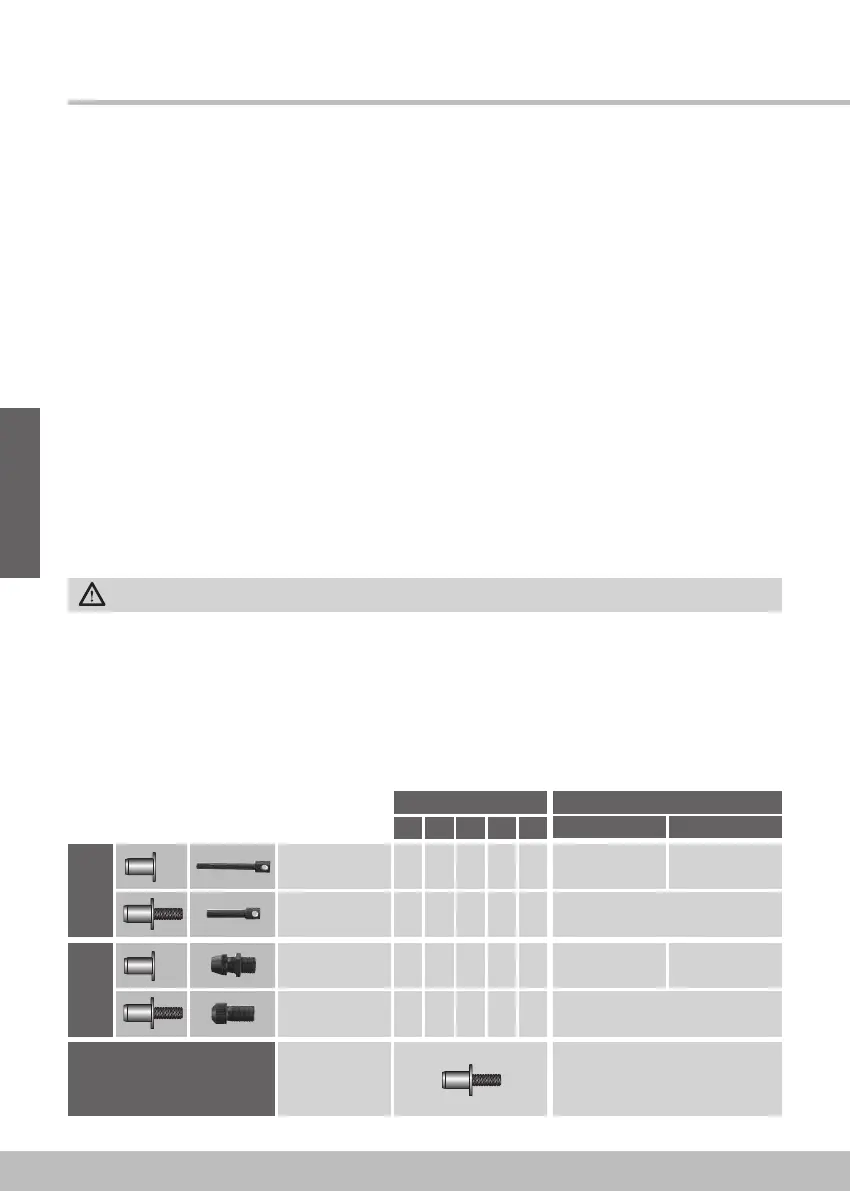

2 - Vorbereitungen für den Gebrauch
ACHTUNG: ENTFERNEN SIE VOR ARBEITEN AM GERÄT UNBEDINGT DEN AKKU.
03 04 05 06 08
–
04 05 06 08
03 04 05 06 08
–
04 05 06 08
236 113 XX 020 236 913 08 110
376 113 XX 020
M3 M4
236 913 10 019
–
08 10
–
X
GewindedornMundstück
236 113 XX 030
376 113 XX 030
236 166 00 303
236 166 00 304
Gewindedornaufnahme und
Mundstückhalter für
Blindnietschraube oder einer Nietkraft
>22 kN (M8 & M10) - Abbildung 3
Geräteausrüstung mit Böllhoff RIVKLE
®
Standard-Gewindedornen
Für die RIVKLE
®
Verarbeitung gibt es zwei unterschiedliche Varianten von Auswechselteilen:
• Verarbeitung mit BÖLLHOFF RIVKLE
®
Gewindedornen (empfohlen für eine höhere Gewindedorn
Standzeit).
• Einbau mit DIN 912 schrauben.
3
!
18 kN
M5 M6 M8
M8 M10
18
!
22 kN
Einsetzen des Akkus
Im Lieferumfang des Geräts ist ein 14,4-V/2,6-Ah-Akku enthalten.
Gehen Sie folgendermaßen vor, um den Akku einzusetzen:
• Nehmen Sie das Werkzeug in die Hand.
• Nehmen Sie den Akku in die andere Hand, sodass die Verriegelung nach unten zeigt.
• Schieben Sie den Akku in der Schienenführung nach oben, bis die Verriegelung am Akku einrastet.
Für eine optimale Funktion des B2007 sind ausschließlich Original-Akkus zu verwenden.
Batteriewechsel
• Bewahren Sie das Ladegerät an einem kühlen, gut belüfteten Ort auf.
• Stecken Sie den Netzstecker des Ladegeräts in die Steckdose. WARNUNG: Achten Sie darauf,
dass die Stromversorgung den Anforderungen des Ladegerätes (gem. Typenschild) entspricht.
• Schieben Sie den Akku gerade in die Schienenführung des Ladegerätes. Wenden Sie dabei keine
zu Kraft an. Der Akku muss leicht auf das Ladegerät zu schieben sein. Sollte dies nicht möglich
sein, ist der Akku möglicherweise falsch ausgerichtet.
Zusammenbau der Werkzeugausrüstung
