Bollhoff RIVKLE B2007 - Configuración con Tornillos de Comercio DIN912

108
Español
2 - Preparación para el uso
Configuración con tornillos de comercio DIN912:
4 3 1
236 803 03 010 236 803 03040 M3 x 45 12.9
236 803 04040
236 803 05040
236 803 06040
NA
M4 x 55 12.9
M5 x 60 12.9
M6 x 65 12.9
M8 x 65 12.9
236 803 04 010
236 803 05 010
236 803 06 010
236 803 08 010
M3
M4
M5
M6
M8
ADAPTADOR
COMÚN
236 166 00 300
2
Ajustar la posición de la boquilla en función del vástago
• La posición de la boquilla depende de la longitud del RIVKLE antes de su colocación.
• La posición de la boquilla debe ajustarse como0 se muestra en la figura 5.
• Después de ajustar, apriete la tuerca (2) a 10 Nm.
RIVKLE
®
ABIERTO RIVKLE
®
CERRADO
Vástago de purga al final del RIVKLE
®
Vástago de rosca de una vuelta

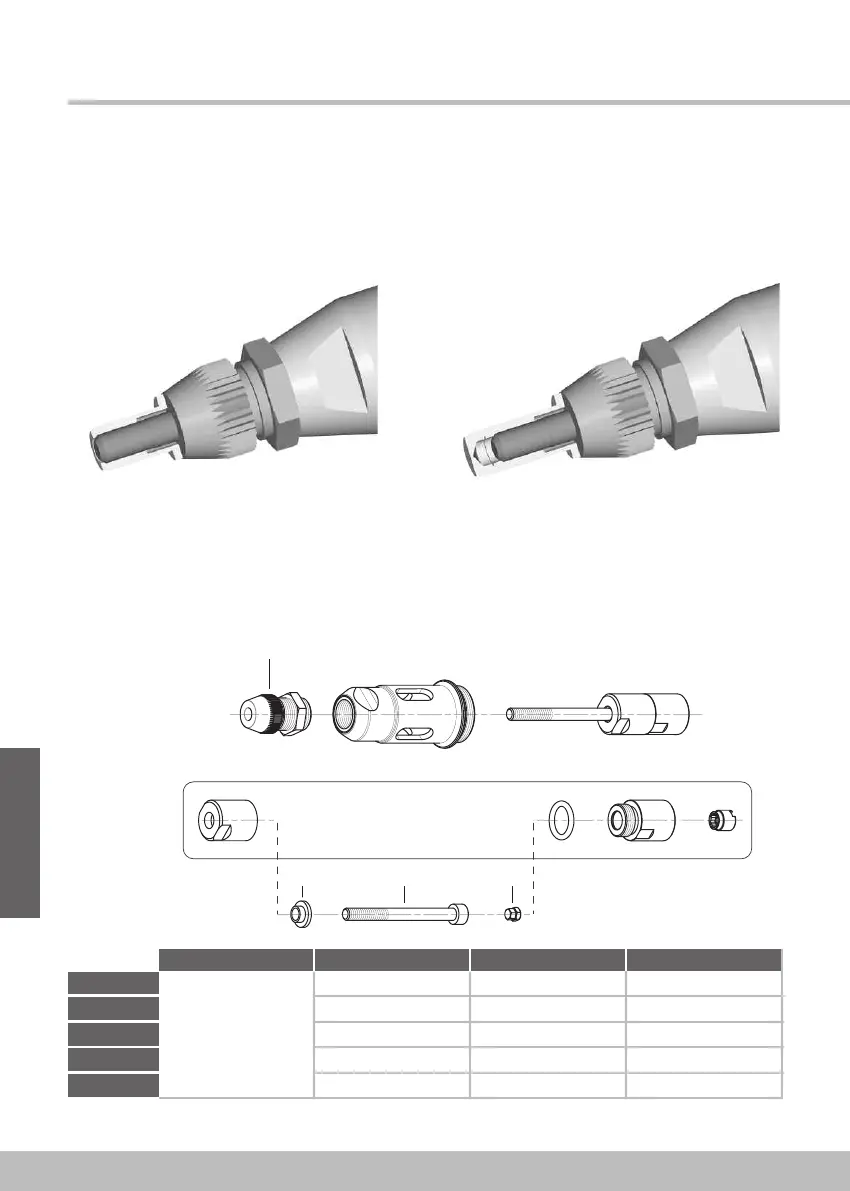

Figura 5 - Ajuste de la posición de la boquilla
3 1 4
ADAPTADOR COMÚN
