Bollhoff RIVKLE B2007 - Utilisation de Vis du Commerce DIN912

12
2 - Mise en service

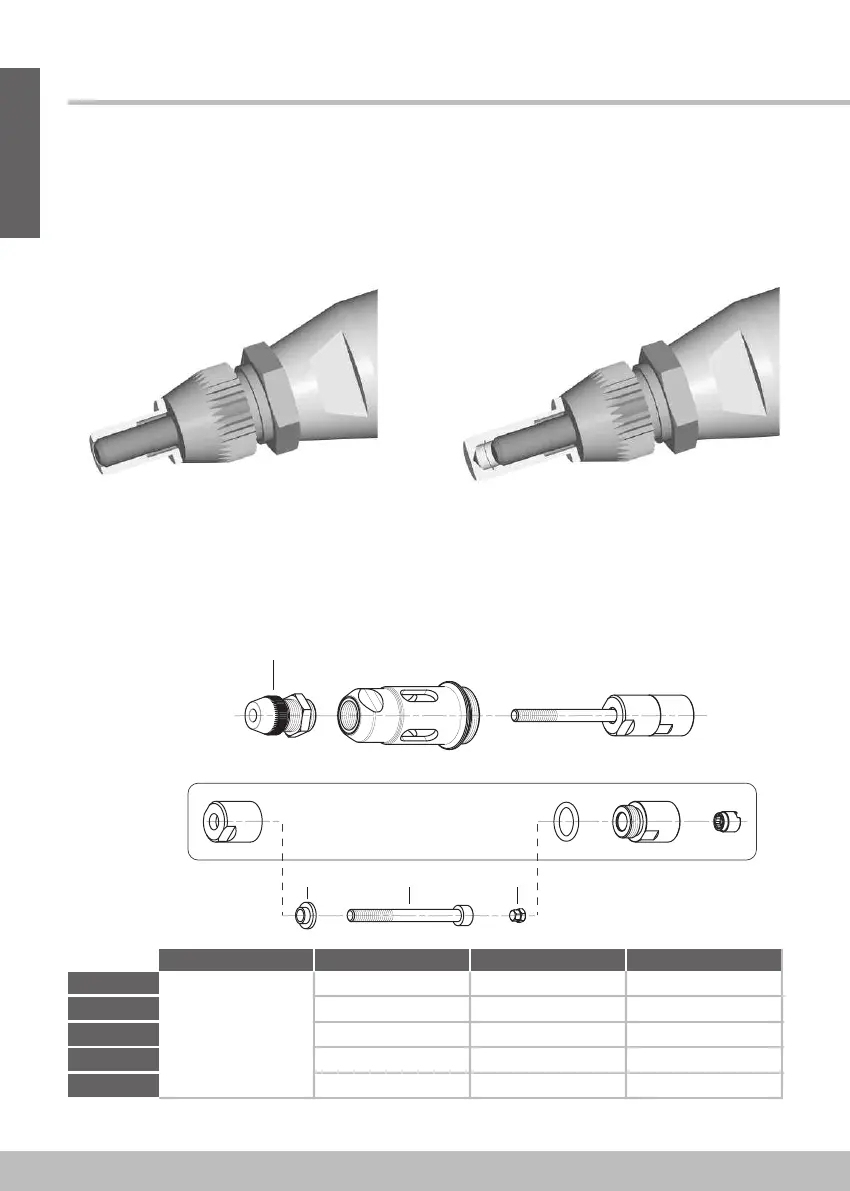

Utilisation de vis du commerce DIN912
4 3 1
236 803 03 010 236 803 03040 M3 x 45 12.9
236 803 04040
236 803 05040
236 803 06040
NA
M4 x 55 12.9
M5 x 60 12.9
M6 x 65 12.9
M8 x 65 12.9
236 803 04 010
236 803 05 010
236 803 06 010
236 803 08 010
M3
M4
M5
M6
M8
KIT D'ADAPTATION
236 166 00 300
Ajuster la position de l'enclume par rapport à celle de la tige de traction
• La position de l'enclume est en relation avec la longueur du RIVKLE
®
avant pose
• La position de l'enclume doit être réglée comme l'indique la figure 5
• Après réglage, verrouillez l'enclume à l'aide du contre-écrou, à 10 Nm
RIVKLE
®
OUVERT RIVKLE
®
BORGNE
Tige affleurante au bout du RIVKLE
®
Tige à 1 tour du fond de filet
Figure 5 - Ajustement de l'enclume
Français
2
3 1 4
KIT D'ADAPTATION
