Bollhoff RIVKLE B2007 - Utilizzo con Vite DI Commercio DIN912

84
Italiano
2 - Preparativi per l'uso
Utilizzo con vite di commercio DIN912:
4 3 1
236 803 03 010 236 803 03040 M3 x 45 12.9
236 803 04040
236 803 05040
236 803 06040
NA
M4 x 55 12.9
M5 x 60 12.9
M6 x 65 12.9
M8 x 65 12.9
236 803 04 010
236 803 05 010
236 803 06 010
236 803 08 010
M3
M4
M5
M6
M8
ADATTATORE
COMUNE
236 166 00 300
2
Regolazione della posizione del nasello con controdado rispetto all'asta filettata
• La posizione del nasello con controdado dipende dalla lunghezza del RIVKLE
®
prima di posarlo.
• La posizione del nasello con controdado deve essere regolata come mostrato in figura 5.
• Dopo la regolazione, stringere il dado del nasello (2) a 10 Nm.
RIVKLE
®
APERTO RIVKLE
®
CIECO
Asta a filo dell’estremità del RIVKLE
®
Asta ad 1 giro dal fondo della filettatura

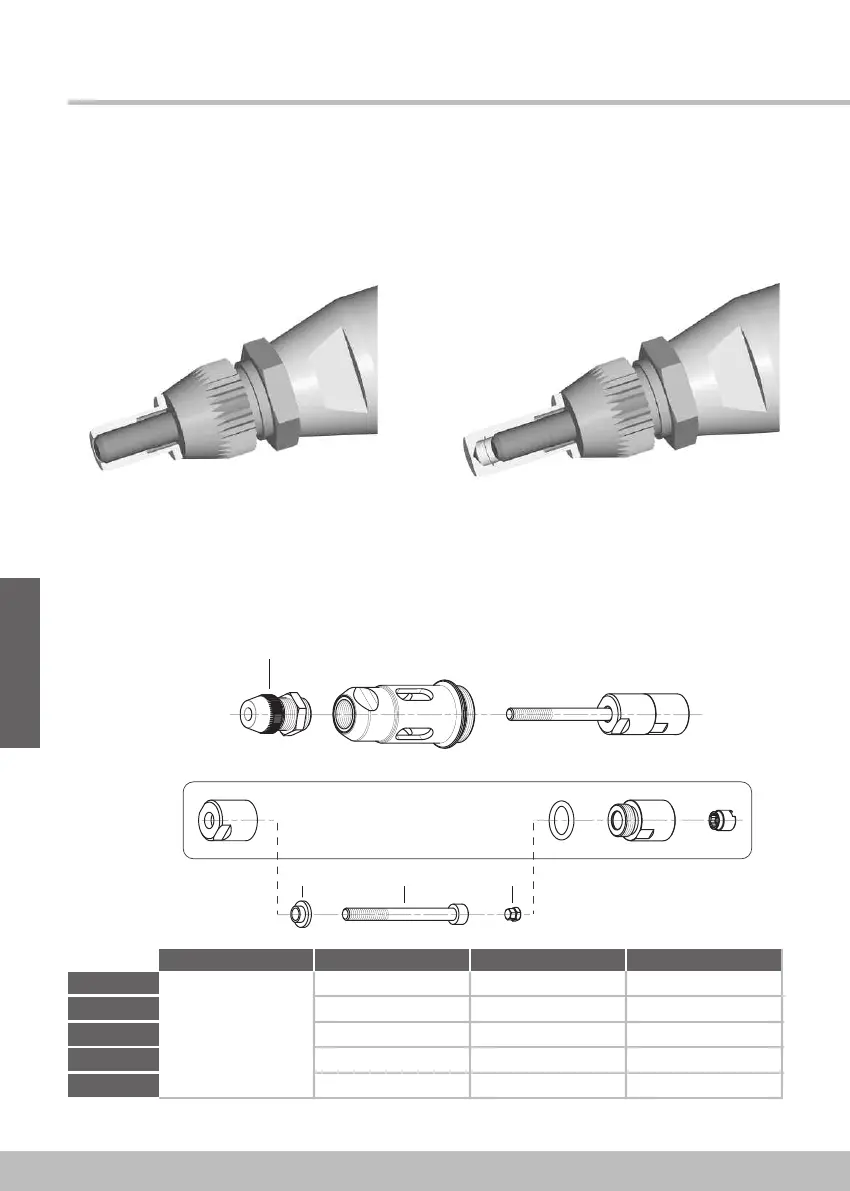

Figura 5 - Regolazione della posizione del nasello con controdado
3 1 4
ADATTATORE COMUNE
