Bollhoff RIVKLE B2007 - Geräteausrüstung mit Gewindedornen auf Basis DIN 912

Deutsch
60
2 - Vorbereitungen für den Gebrauch

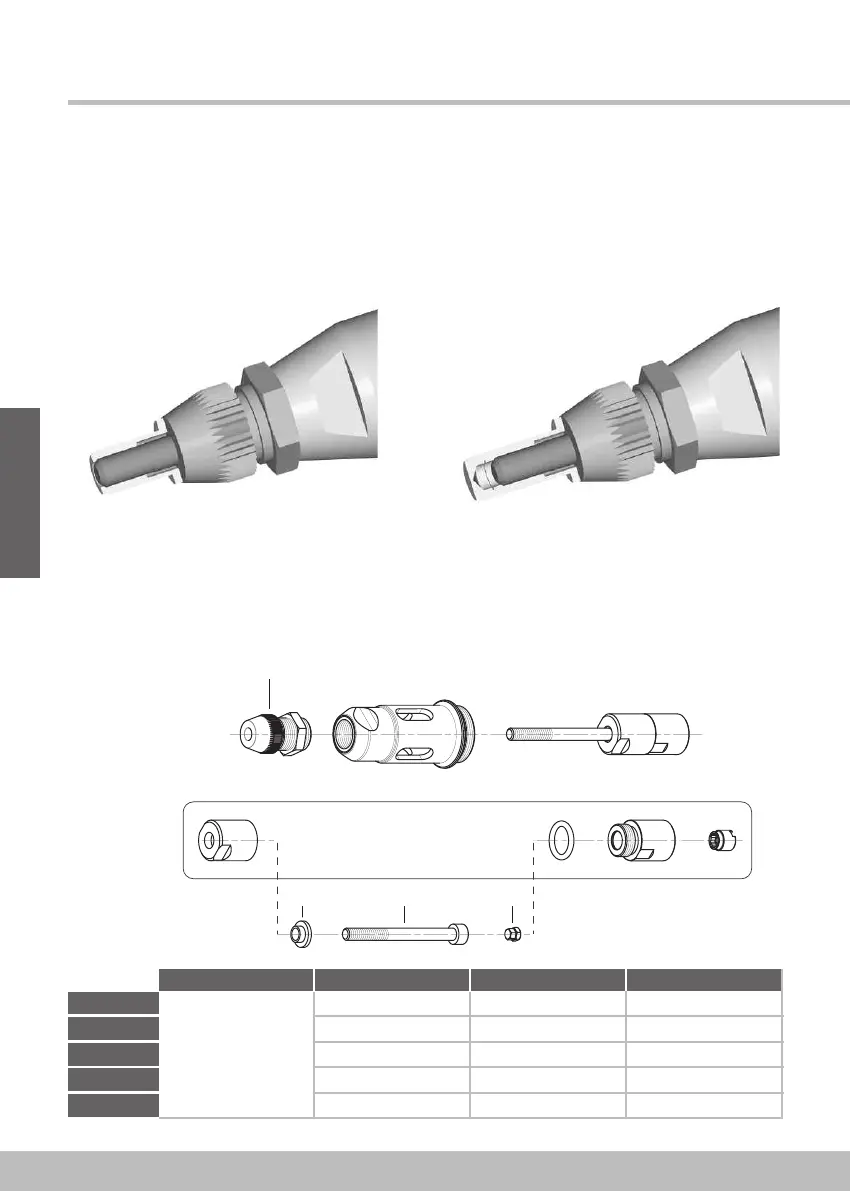

Geräteausrüstung mit Gewindedornen auf Basis DIN 912
4 3 1
236 803 03 010 236 803 03040 M3 x 45 12.9
236 803 04040
236 803 05040
236 803 06040
NA
M4 x 55 12.9
M5 x 60 12.9
M6 x 65 12.9
M8 x 65 12.9
236 803 04 010
236 803 05 010
236 803 06 010
236 803 08 010
M3
M4
M5
M6
M8
DIN912 ADAPTER
236 166 00 300
2
Einstellung des Mundstückes zur Gewindedornlänge
• Die Einschraubtiefe des Mundstückes steht im Verhältnis zur jeweiligen RIVKLE
®
Blindnietmutternlänge im unvernietetem Zustand.
• Mundstück Einstellung wie in Abb. 5 beschrieben.
• Nach korrekter Einstellung ist das Mundstück mit der Kontermutter (2) mit 10 Nm zu sichern.
RIVKLE
®
BLINDNIETMUTTER
OFFEN
RIVKLE
®
BLINDNIETMUTTER
GESCHLOSSEN
Einschraubtiefe bis Gewindeende
der RIVKLE
®
Blindnietmutter
Einschraubtiefe bis ein Gang vor Gewindeende
der geschlossenen RIVKLE
®
Blindnietmutter.
Abbildung 5 - Mundstückeinstellung
3 1 4
DIN912 ADAPTER
