Ajuster à peu près à une distance de 22,5 mm entre la face avant de la fourche et l'arbre
d'entraînement.
2. Ensuite, installer la tige et ajustez précisement la position de la fourchette :
• Assurez-vous de toujours pouvoir facilement retirer / replacer la tige
• Réduire autant que possible le jeu mécanique entre la tige et la fourchette
3. Serrer le contre-écrou avec un couple de 10Nm pour verrouiller le réglage.
LA BATTERIE DOIT ETRE DECONNECTEE LORS DU REMPLACEMENT DE L'OUTILLAGE.
LA TIGE (1) BOUGE PENDANT L'UTILISATION. EVITER LES CONTACT ET PRENDRE UN
MAXIMUM DE PRECAUTION.

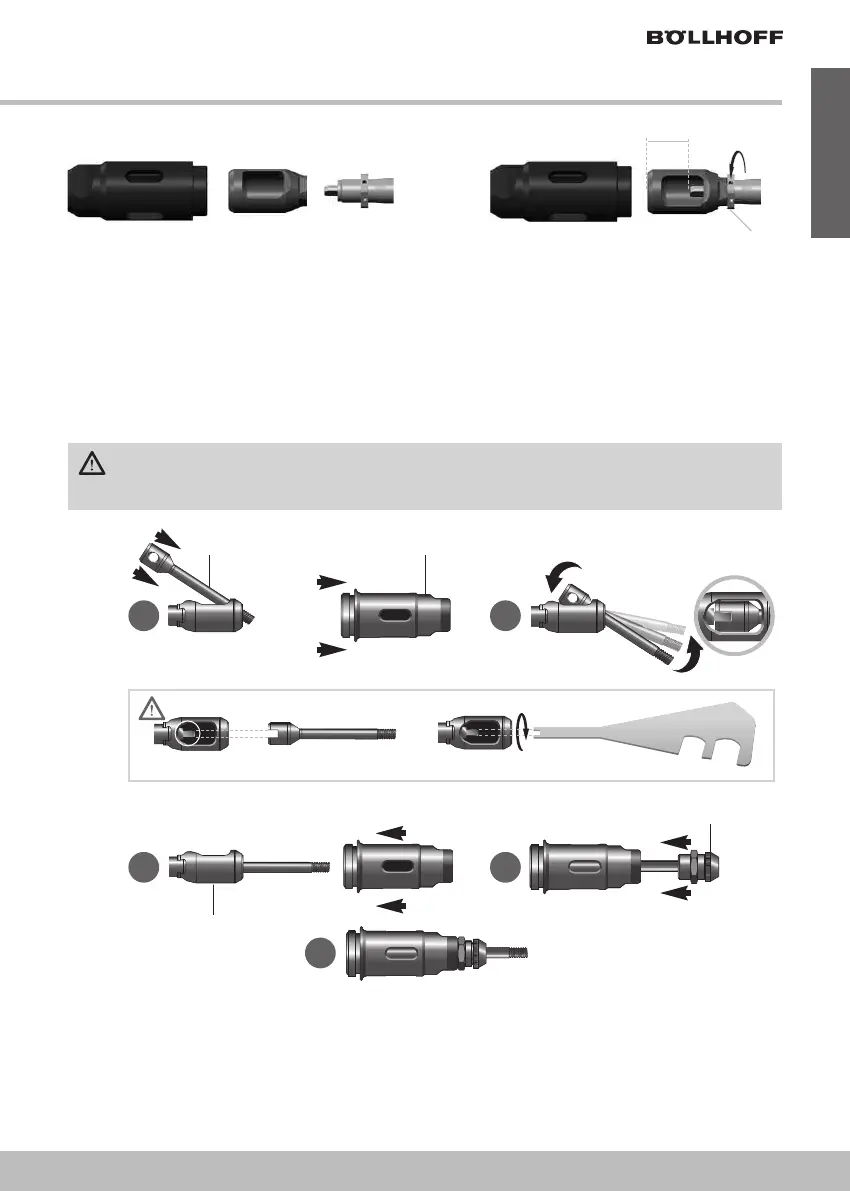

Figure 3 - Fourchette et nez pour RIVKLE
®
Goujon et effort >18 kN (M8 & M10)
(22,0 —> 24,0 mm)
Effort: 10 Nm
<>
12
11
Français
OK
OK
! "
#
$
OK
Tige Nez
Fourchette
Enclume
Figure 4 - Alignement de la tige
A
C D
E
B
Réf. 23616600213
• Retirer la tige de traction
• Installer la tige de traction
! en prenant soin d'aligner la rainure à l'arrière de la tige avec
l'entraineur (voir figure 4)
ATTENTION : Appliquer de la graisse multi-usage entre la portée de la tige et la fourchette
• Revisser le nez
"
• Serrer le nez " à un couple de 15Nm
• Visser l'enclume sur le nez et la verrouiller après avoir soigneusement ajusté le dépassement de la tige.
