107
1. Ajuste aproximadamente una distancia de 22,5 mm entre el lado frontal del tenedor y el eje de
transmisión.
2. A continuación, instale el mandril y tienden a optimizar la posición del tenedor:
• Asegúrese siempre de que la instalación / quitar del mandril
• Reducir lo más posible la separación mecánica axial del mandril en el interior del tenedor
3. apretado la contratuerca para fijar la posición con un par de 10 Nm.
LA BATERÍA SE DEBE DESCONECTAR CUANDO SE ESTÉ REEMPLAZANDO EL UTILLAJE.
EL VÁSTAGO 1 SE MUEVE DURANTE EL USO. EVITAR EL CONTACTO Y PONGA
ATENCIÓN MÁXIMA.

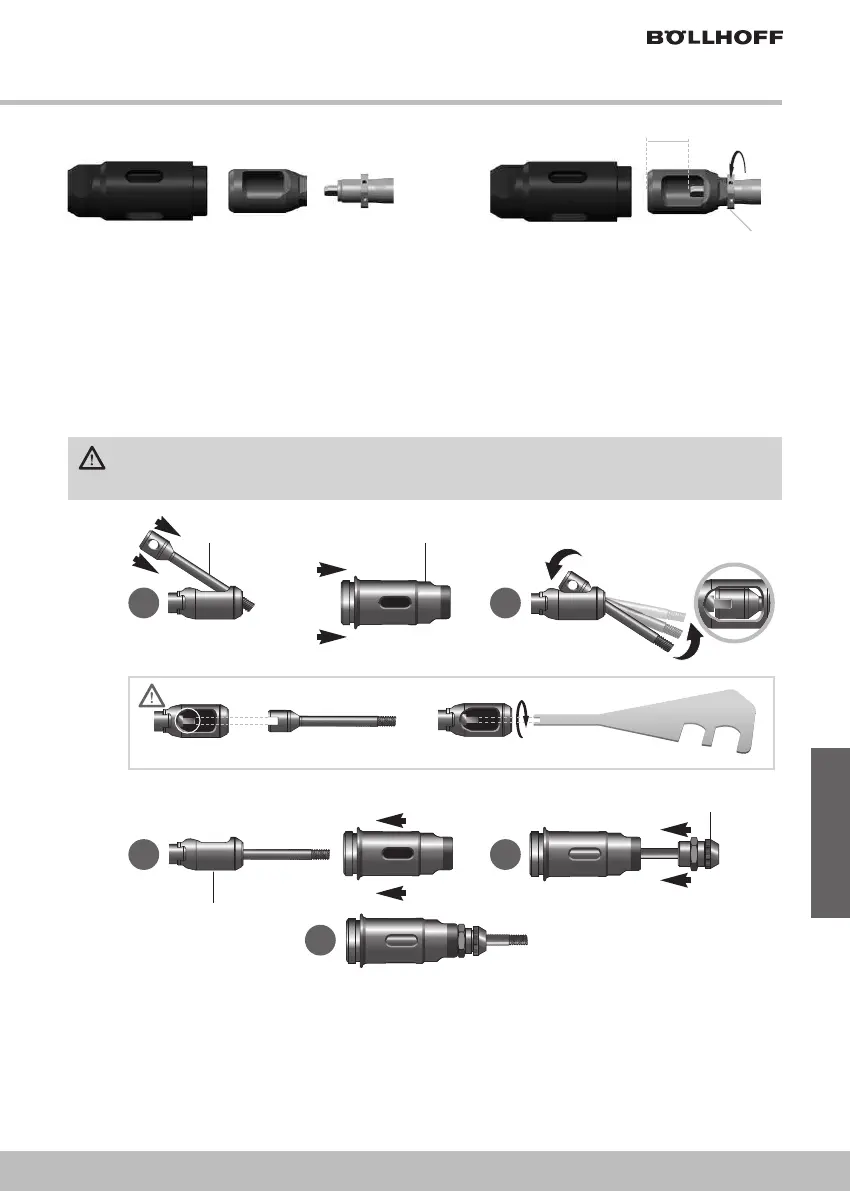

Figura 3 - Horquilla y cabezal para pernos y fuerza >18 kN (M8 y M10)
(22,0 —> 24,0 mm)
Fuerza: 10 Nm
<>
Español
OK
OK
• Montar el nuevo vástago ! con cuidado de alinear la ranura de la parte posterior con el atornillador
(ver figura 4).
PRECAUCIÓN: se debe engrasar el espacio entre la horquilla y el vástago.
• Recolocar el cabezal
"
• Volver a apretar el cabezal " hasta 15 Nm.
• Atornillar la nueva boquilla
# dentro del cabezal y bloquearla después de ajustar la posición
correcta con la tuerca.
! "
$
#
OK
Vástago Cabezal
Horquilla
Boquilla
Figura 4 - Alineación del vástago
A
C D
E
B
Pos. 23616600213
