INGENIO COMPACT ИБП руководство пользователя
INGENIO COMPACT UPS user manual
OMS90051 РЕД. / REV. A
11
3.3 РАБОЧЕЕ СОСТОЯНИЕ
ИБП имеет четыре различных режима работы, как описано ниже:
Нормальная работа
Работа байпаса
Работа от батареи
Ручной байпас
3.3.1 Нормальная работа
Во время нормальной работы все автоматические выключатели/ изоляторы закрываются,
за исключением MBCB (байпас техобслуживания).
Выпрямитель питается через трехфазное входное напряжение переменного тока, питает
инвертор и компенсирует напряжение сети, а также изменения нагрузки, сохраняя
постоянным DC. Зарядное устройство заряжает аккумулятор (непрерывный подзаряд
аккумуляторной батареи или ускоренный подзаряд в зависимости от типа батареи).
Инвертор преобразует напряжение постоянного тока в синусоидальную переменную с
стабилизированным напряжением и частотой, а также передает нагрузку через свой
статический переключатель SSI.

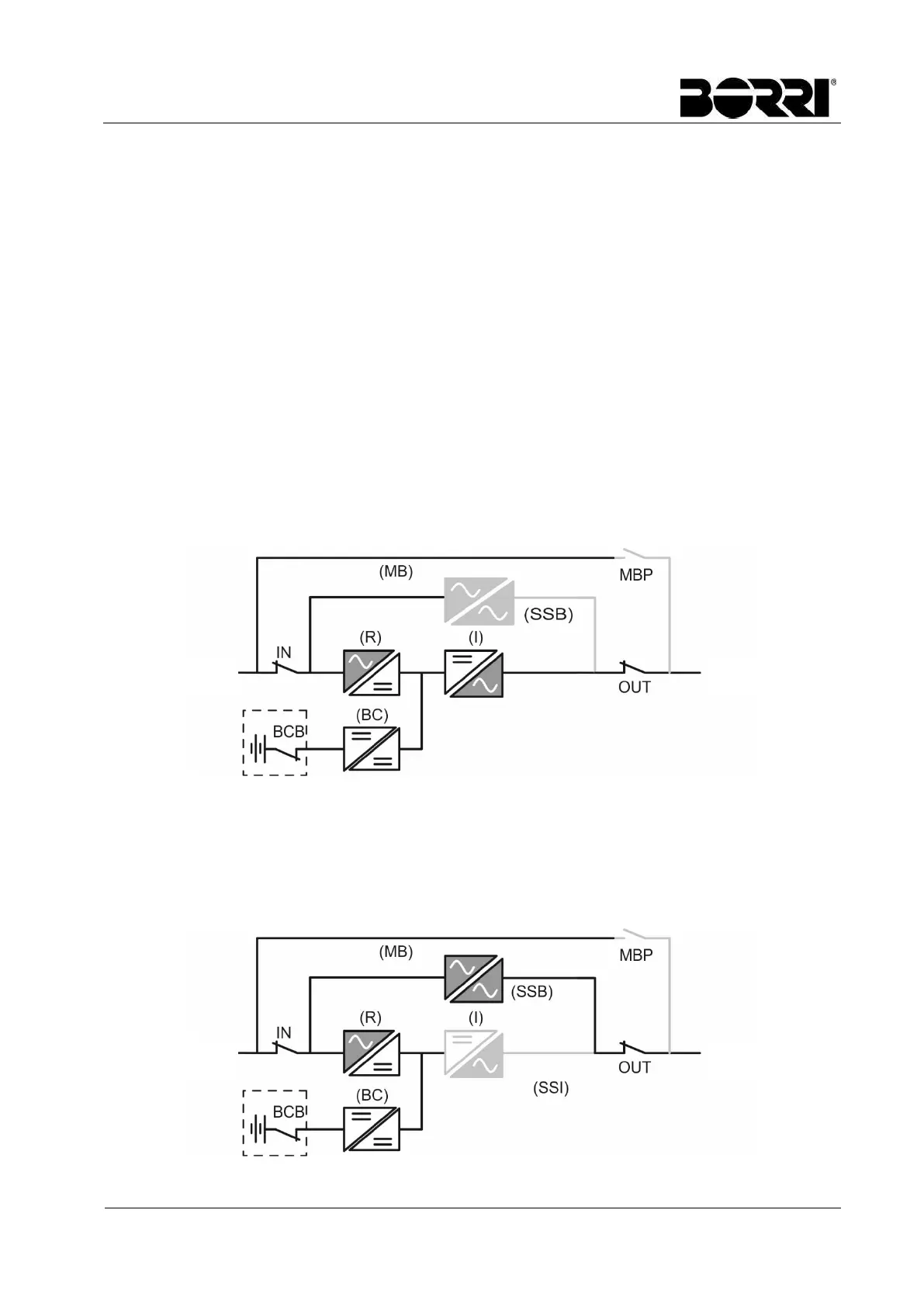

Рисунок 2 - Нормальная работа
3.3.2 Работа байпаса
Нагрузка может быть переключена на байпас автоматически или вручную. Переключение
вручную может быть выполнено с помощью дисплея, направляющего нагрузку
принудительно на байпас. В случае отказа байпасной линии, нагрузка переключается
обратно на инвертор без прерываний.
Рисунок 3 - Нагрузка, поставляемая байпасом
линия
линия
