Borri INGENIO COMPACT - Выходные И Входные Контакты

Монтаж и пуск INGENIO COMPACT ИБП 10÷20 кВА
Installation and start-up of INGENIO COMPACT 10÷20 kVA
OMS90050 РЕД. / REV.A 31

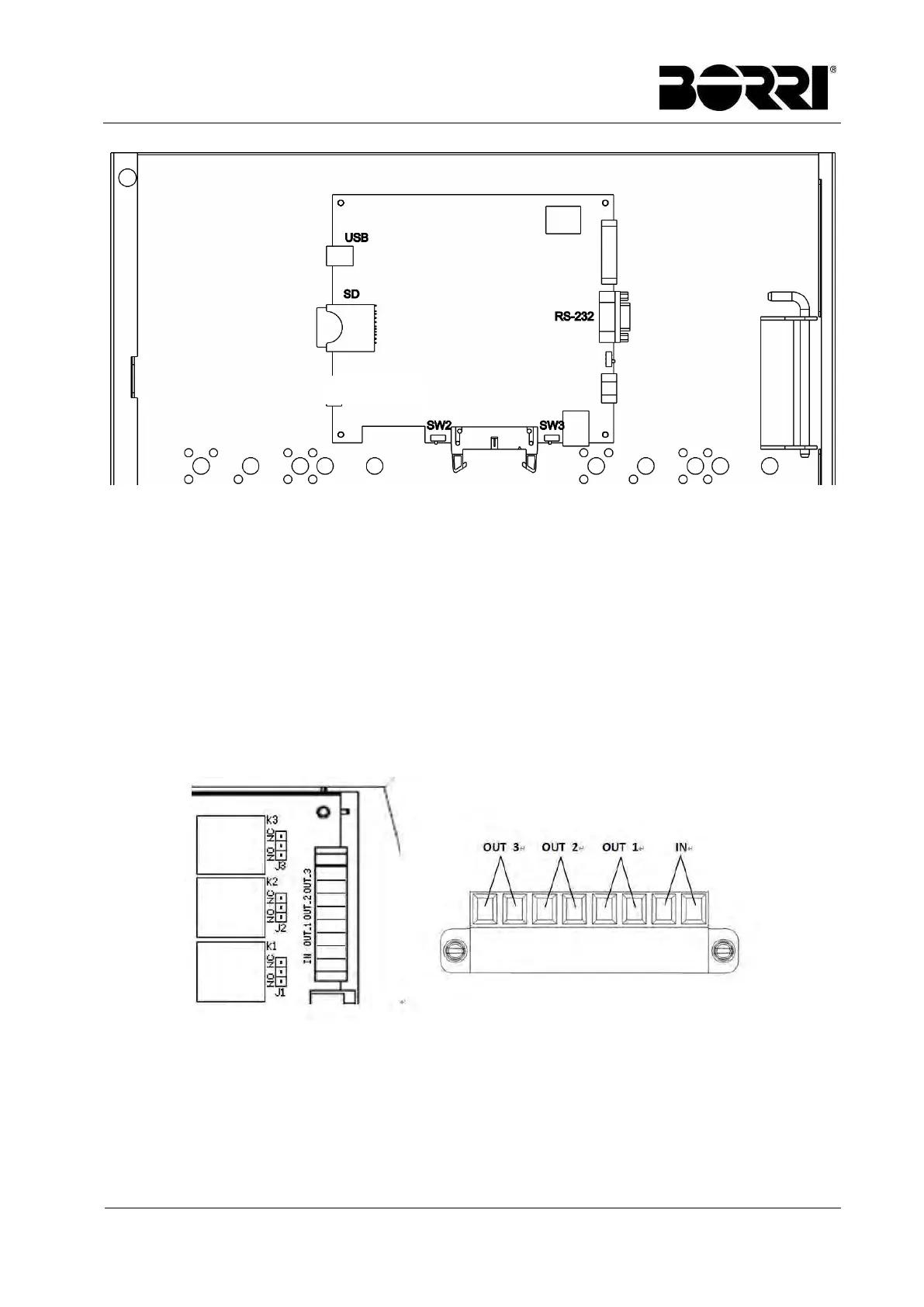

Рисунок 9 - Устройства, доступные на дисплейной плате
 USB: только для обслуживания.
 Batt. Temp: внешний температурный разъем аккумуляторной батареи.
 SW2: выбор типа платы, установленной в slot2:
 Порт  релейной платы
 SNMP  SNMP плата
 SW3: оконечный резистор для параллельного подключения.
 RS232: только для обслуживания
4.5.1 Выходные и входные контакты
ИБС обеспечивает 3 выходных сухих контактов и 1 входной контакт.
Рисунок 10 – Выходные и входные контакты
Темп.
аккумуляторной
батареи
