Монтаж и пуск INGENIO COMPACT ИБП 10÷20 кВА
Installation and start-up of INGENIO COMPACT 10÷20 kVA
30 OMS90050 РЕД. / REV. A
4.5 ИНТЕРФЕЙСЫ И ВНЕШНИЕ ПОДКЛЮЧЕНИЯ
ИБП снабжен последовательными интерфейсами и внешними устройствами связи для
подключения рабочего состояния и параметров.

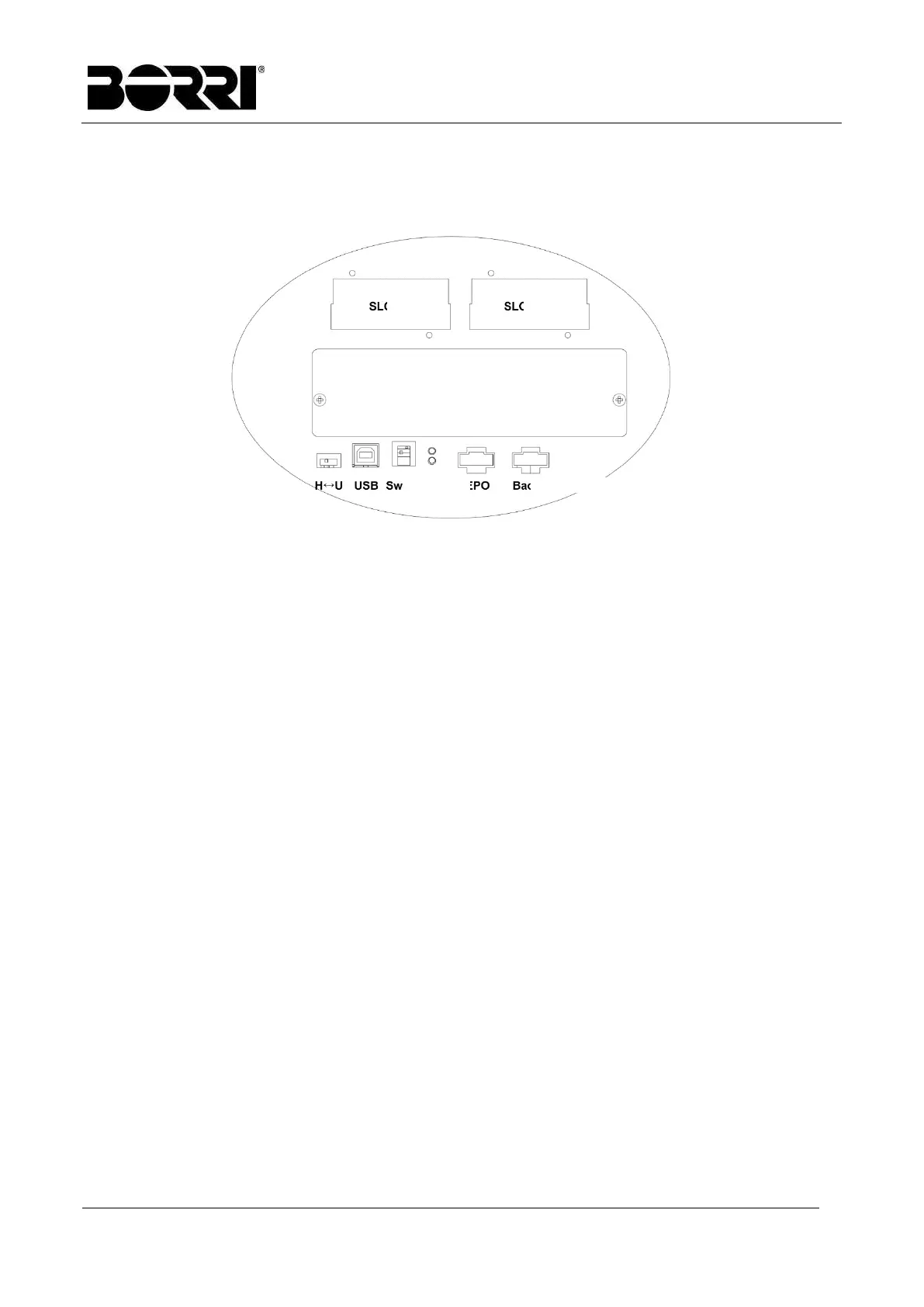

Рисунок 8 – Положения интерфейсов INGENIO COMPACT 10÷20 кВА
PARAL-1 и PARAL-2: параллельные порты связи (дополнительно)
ПЕРЕКЛЮЧАТЕЛЬ: используется для вставки оконечного резистора в
параллельную линию связи
HMI: порт подключения панели управления, этот порт подключается к ЖК-дисплею и
панели управления.
H↔U: используется для выбора HMI или USB-порта. Необходимо убедиться, что
этот переключатель находится в положении «H», чтобы порт HMI работал.
USB: только для обслуживания.
Светодиодные индикаторы состояния
Нормальный: правильная работа
Сигнал тревоги: некоторые аномальные условия работы ИБП
EPO (аварийное отключение питания): этот контакт позволяет отключить ИБП в
аварийной ситуации. Закрытие контакта немедленно отключит ИБП.
Обратный ток: контакт защиты обратного тока
Подключение Slot1: этот слот может содержать релейную плату или карту MODBUS
RS-485.
Подключение Slot2: этот слот может содержать релейную плату или SNMP-карту.
Следует убедиться в том, что переключатель SW2 установлен в правильное
положение, когда этот слот используется.
