1 689 989 188 2016-12-20| Robert Bosch GmbH
90 | 1 687 010 398 | Manövreringsv
3. Anslut högtrycksslangen med anslutningsadapter
(Fig.19, Pos.6, 7) till CRI.
! Anslutningsadaptern måste dras fast med ett åtdrag-
ningsmoment på 25Nm till 30Nm. Om förbindelsen
mellan anslutningsadapter och CRI är otät, får skruv-
förbindelsen inte dras åt. Öppna vid läckage åter
förbindelsen, rengör tätningsytan och anslut anslut-
ningsadaptern igen med rätt åtdragningsmoment.
4. Anslut adaptern med returventil till "provningsanslut-
ning för returmängd" (fig.19, pos. 1) för Bosch CRI.
! För CRI från externa tillverkare ska adaptern med
returventil inte användas.
5. Anslut slangledningen 1 680 712 287 till returled-
ningen för Bosch CRI och till adaptern med retur-
ventil eller för CRI från externa tillverkare till "prov-
ningsanslutning för returmängd" (fig.19, pos. 1) för
EPS200.
6. Anslut den injektorspecifika adapterledningen (1
684 465 841, 1684 465 842) till CRI och till "elan-
slutningsingången" (Fig.19, Pos.3).
! Dra den injektorspecifika adapterledning så att den
inte berör de varma slangledningarna.
7. Placera ingångsfiltret i "testanslutningen för insprut-
ningsmängden" (Fig.19, Pos.2).
8. Stäng skyddshuven.
9. Starta testning.
i Efter "Leak test" monteras insprutningskammaren
på komponenten och slangledningen 1 680 712 362
ansluts till insprutningskammarens snabbkoppling
(fig. 19, pos. 4) och via ingångsfiltret till "testanslut-
ning för insprutningsmängden" (Fig.19, Pos.2).
i Testningen av CRI beskrivs i online-hjälpen.
4.4.4 DHK/UI-testförlopp
! Skadade och/eller kraftigt korroderade komponenter
får inte testas.
458881-291_Ko
1
2
3
4
5

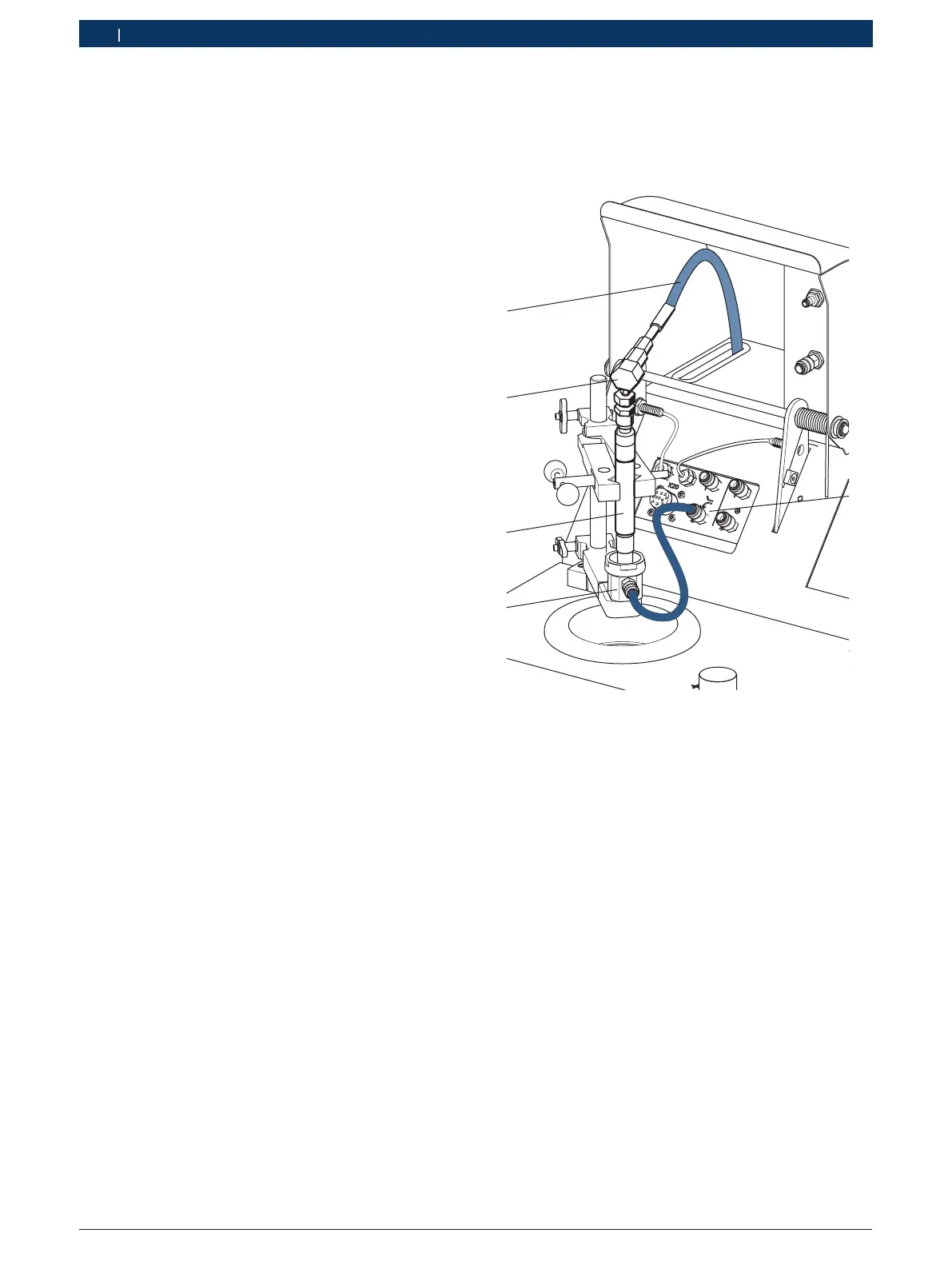

Fig. 20: Principvisning anslutning DHK/UI
1 Spolningsanslutning/testanslutning DHK/UI
2 Insprutningskammare
3 DHK/UI
4 Anslutningsadapter
5 Högtrycksslang
i Testanvisningen för DHK/UI i ESI[tronic]2.0 upplyser
om de förutsättningar som bör beaktas vid testning
och inställning av DHK/UI. Denna testanvisning ingår
inte i leverans. ESI[tronic]2.0 kan inte installeras på
EPS 200.
